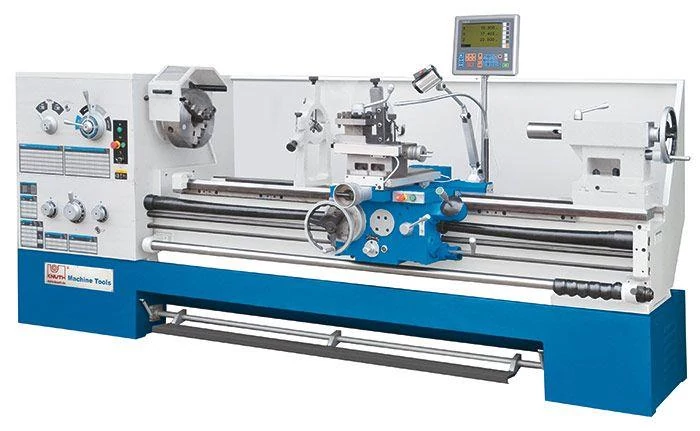

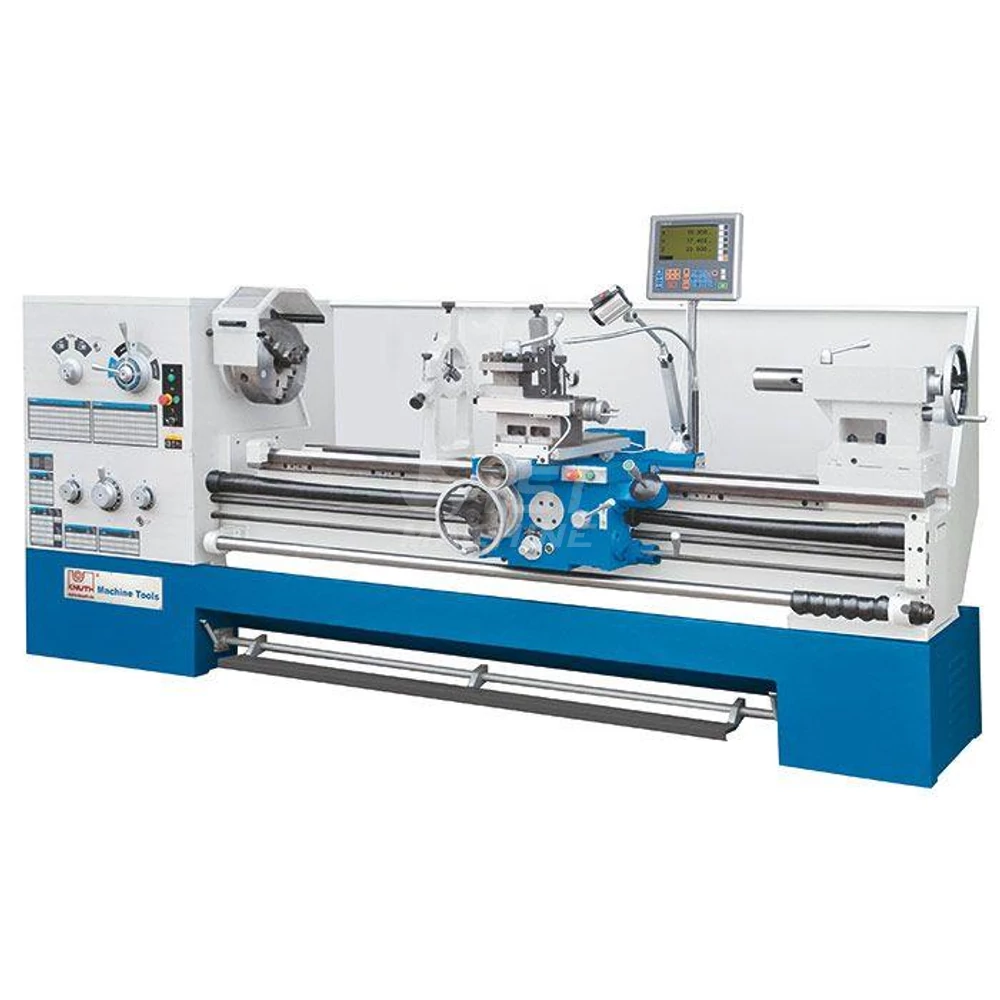

Sinus Plus 400/1000
Leírás és Paraméterek
- Nehéz, nagyméretű eszterga ágy eltávolítható hídtal rendelkezik a nagyobb átmérőjű munkadarabok megmunkálásához.
- A fogaskerekek, hajtótengelyek és a vezetékek edzett és köszörült kivitelben
- Olajszivattyú biztosítja a főorsó és a fő hajtómű megbízható kenését
- Az összes alkatrész robusztus kialakítása maximális pontosságot, csendes működést és kiváló megmunkálási teljesítményt biztosít
- Ez a sorozat nagy orsófurattal ellátott
- A központi kenőrendszer az összes csúszó felületet kenéssel ellátja és megkönnyíti a karbantartást
- Az lakatszekrény olajfürdőben fut, alacsony karbantartás és nagy megbízhatóság érdekében
- A főorsó kézi tengelykapcsolója megkönnyíti a nehéz munkadarabokkal végzett munkát
- Az automatikus előtolás megállítása beállítható a teljes megmunkálási távolságon
- A lineáris és keresztirányú gyors előtolás csökkenti az állásidőt
- Kúpesztergáló és a gyorscserélő szerszámtartó standard felszerelés
- 4 Db szerszámtartó WCD 3db 32X150mm (átmérőző) WCH 1db 40X160 (furatkés)
Alaptartozékok:
- 3 pofás tokmány 325mm
- 4 pofás tokmány 400mm
- Síktárcsa 630mm
- Központi hűtőrendszer
- Állócsúcs
- Futóbáb 20-100mm
- Állóbáb 100-240mm
- Fröccsenésgátló fal
- Munkalámpa
- 3 tengelyen útmérők
| Ágy szélesség ( Bed width) | 405 |
| Cikkszám | K-300044 |
| Csúcs távolság ( center width) | 1000 |
| Főmotor teljesítménye ( Motor ) | 9 |
| Főorsó furat (hole/bore thrugh the spindel) | 105 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-8 |
| Gép hossz (L=Machine lenght) | 2500 |
| Gép magasság (H=Machine height) | 1540 |
| Gép súly (Machine weight) | 3100 |
| Gép szélesség (W=Machine widht) | 1100 |
| Gép típus | Sinus 400/1000 Plus |
| Hídban elforduló átmérő (swing in gap) | 1050 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,27-1,7 |
| Max. elforduló átmérő (max. turning diam. over bed) | 770 |
| Szán felett elforduló átmérő (max turning diam. over support) | 575 |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 75 |
| Vágható menetek diametrik (tapping diametric) | 4-56(24) |
| Vágható menetek metrikus (tapping metric) | 1-14 (22) |
| Vágható menetek modul (tapping module) | 0,5-7(18) |
| Vágható menetek whithworth (tapping whithworth/inch) | 28-2(26) |
