Név: | Főorsó furat: | Csúcs távolság ( center width): | Ár: | Kosárba |
Mascot Csúcseszterga család
|
76 mm
|
1000 mm
|
41.000 € + ÁFA
|
|

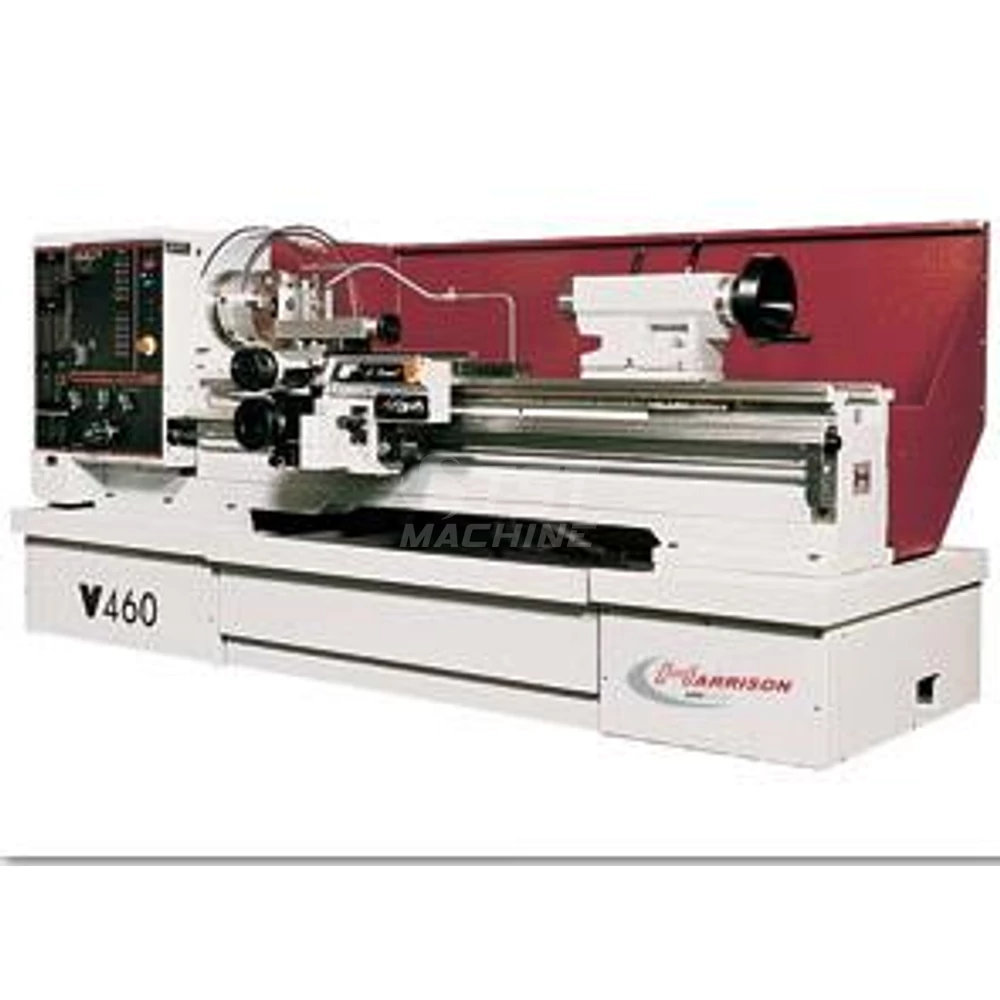

Mascot VS 2000 / V460-1500
|
76 mm
|
1500 mm
|
42.000 € + ÁFA
|
|
Mascot VS 2000 / V460-2000
|
76 mm
|
2000 mm
|
46.000 € + ÁFA
|
Leírás és Paraméterek
A Colchester 130 éves szerszámgép gyártási tapasztalatait örökíti tovább az új generációjú gépeibe.
A hagyományos esztergagépek széles választéka egyszerre garantálja az egyszerű használatot, valamint a széles alap és opcionális tartozékoknak köszönhetően a felsőkategóriától elvárható teljesítményt a legnagyobb komplex feladatok megoldására.
Az egész világon, gyakornokok és mérnökök tanultak Colchester manuális esztergagépen, míg a Colchester hagyományos gépek a szerszámkészítők és karbantartó szakemberek „alapköve”.
Minden Colchester eszterga gépet úgy építenek meg, hogy bírják a nagy igénybevételt és ezzel egy időben precíz, pontos megmunkálásra legyenek képesek. Csúcsesztergáink sok évig szolgálják Önöket, minimális karbantartást igényelve.
- Ez a kivételes hagyományos eszterga gép a kiemelkedő eredményeit a változtatható főorsó fordulatszámnak és az ACU-RITE DRO digitális útmérő rendszernek köszönheti, mert mindig a megfelelő fordulatszámon dolgozik. Így a szerszámok a legjobb teljesítményt érik el, a ciklus idő optimálisabb és a minőség javul.
Válassza a világ legismertebb hagyományos esztergáját , a változtatható főorsó fordulatszámú Mascot V460-t !
Alaptartozékok:
- A Világ legismertebb csúcsesztergája
- 460mm ágy feletti elforduló átmérő
- 270 mm szán felett elforduló átmérő
- 730 mm hídban elforduló átmérő
- - 1500 mm csúcstávolság
- -2 tengelyes állandó vágósebességű kijelzővel
- - Állandó vágósebességű keresztelőtolás,
- - Fokozatmenetes főhajtás 20-2000 ford/perc
- -11kW (15hp) Főorsó motor
- -D1-8 Camlock főorsó csatlakozás
- -Indukciósan edzett és köszörült ágyszerkezet
- -Precíziósan edzett és köszörült fogaskerekek
- -Joystick irányítású gyorsmenet
- -vezérorsó burkolattal
- -hűtővízszivattyú, tartállyal, csövezéssel
- -halogén munkatér világítás
- -elektromosan reteszelt tokmányvédő burkolat
- -teljesítmény kijelző
- -forgácsvédő hátfal és kihúzható forgácsgyűjtő
- -kézi szegnyereg
- -kezelőszerszámok
- -menetóra
-
-
- Opciók:
- Ø315 mm-es, 3 pofás tokmány, (2230A:MC)
- Ø405 mm-es, 4 pofás tokmány, (2290A:MC)
- Ø430 mm-es öntöttvas sík tárcsa, (J21017:MC)
- Ø600 mm-es öntöttvas sík tárcsa, ((J21024:MC)
- Gyorscserélős késtartó (S3) + 6 db szerszámtartó (J1721:MC)
- Állóbáb (álló csappal 10-235 mm) (J13270:MC)
- Állóbáb (görgős csappal 10-235 mm) (J13280:MC)
- Futó báb (álló csappal 10-110 mm) (J13360:MC)
- Futó báb (görgős csappal 10-110 mm) (J13370:MC)
- Forgó csúcs (MK65) (J3910:MC)
- egyszerű ütköző (J2920:MC)
- Mikrométeres ütköző (14930A:MC)
- 5 állású mikrométeres ütköző (J13010:MC)
- Kúpesztergáló berendezés (20 fokig) (J14760:MC)
- 3 tengelyes Acu-Rite mérőrendszer felár (J14288:MC)
- Csomagolás fa raklapra (EXW05B:MC)
A hagyományos esztergagépek széles választéka egyszerre garantálja az egyszerű használatot, valamint a széles alap és opcionális tartozékoknak köszönhetően a felsőkategóriától elvárható teljesítményt a legnagyobb komplex feladatok megoldására.
Az egész világon, gyakornokok és mérnökök tanultak Colchester manuális esztergagépen, míg a Colchester hagyományos gépek a szerszámkészítők és karbantartó szakemberek „alapköve”.
Minden Colchester eszterga gépet úgy építenek meg, hogy bírják a nagy igénybevételt és ezzel egy időben precíz, pontos megmunkálásra legyenek képesek. Csúcsesztergáink sok évig szolgálják Önöket, minimális karbantartást igényelve.
- Ez a kivételes hagyományos eszterga gép a kiemelkedő eredményeit a változtatható főorsó fordulatszámnak és az ACU-RITE DRO digitális útmérő rendszernek köszönheti, mert mindig a megfelelő fordulatszámon dolgozik. Így a szerszámok a legjobb teljesítményt érik el, a ciklus idő optimálisabb és a minőség javul.
Válassza a világ legismertebb hagyományos esztergáját , a változtatható főorsó fordulatszámú Mascot V460-t !
Alaptartozékok:
- A Világ legismertebb csúcsesztergája
- 460mm ágy feletti elforduló átmérő
- 270 mm szán felett elforduló átmérő
- 730 mm hídban elforduló átmérő
- - 1500 mm csúcstávolság
- -2 tengelyes állandó vágósebességű kijelzővel
- - Állandó vágósebességű keresztelőtolás,
- - Fokozatmenetes főhajtás 20-2000 ford/perc
- -11kW (15hp) Főorsó motor
- -D1-8 Camlock főorsó csatlakozás
- -Indukciósan edzett és köszörült ágyszerkezet
- -Precíziósan edzett és köszörült fogaskerekek
- -Joystick irányítású gyorsmenet
- -vezérorsó burkolattal
- -hűtővízszivattyú, tartállyal, csövezéssel
- -halogén munkatér világítás
- -elektromosan reteszelt tokmányvédő burkolat
- -teljesítmény kijelző
- -forgácsvédő hátfal és kihúzható forgácsgyűjtő
- -kézi szegnyereg
- -kezelőszerszámok
- -menetóra
-
-
- Opciók:
- Ø315 mm-es, 3 pofás tokmány, (2230A:MC)
- Ø405 mm-es, 4 pofás tokmány, (2290A:MC)
- Ø430 mm-es öntöttvas sík tárcsa, (J21017:MC)
- Ø600 mm-es öntöttvas sík tárcsa, ((J21024:MC)
- Gyorscserélős késtartó (S3) + 6 db szerszámtartó (J1721:MC)
- Állóbáb (álló csappal 10-235 mm) (J13270:MC)
- Állóbáb (görgős csappal 10-235 mm) (J13280:MC)
- Futó báb (álló csappal 10-110 mm) (J13360:MC)
- Futó báb (görgős csappal 10-110 mm) (J13370:MC)
- Forgó csúcs (MK65) (J3910:MC)
- egyszerű ütköző (J2920:MC)
- Mikrométeres ütköző (14930A:MC)
- 5 állású mikrométeres ütköző (J13010:MC)
- Kúpesztergáló berendezés (20 fokig) (J14760:MC)
- 3 tengelyes Acu-Rite mérőrendszer felár (J14288:MC)
- Csomagolás fa raklapra (EXW05B:MC)
Gép típus | Mascot VS 2000/ V460-1000 |
Cikkszám | C-Mascot VS 2000/ V460-1000 |
Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
Digitális kijelző van/nincs ( DRO ) | 2 tengely állandó vágósebességgel |
Max. esztergálható átmérő (max. turning diam. over bed) | 460 mm |
Max. főorsó teljesítmény (Spindle motor) | 11 kW |
Hídban elforduló átmérő (swing in gap) | 730 mm |
Csúcs magasság (center height) | 230 mm |
keresztszán löket (cross-slide travel) | 300 mm |
Hosszán löket ( longitudinal travel) mm | 1000 mm |
Késszán löket (top-slide travel) | 150 mm |
Ágy szélesség ( Bed width) | 400 mm |
Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-8 |
Főorsó fokozatok / fordulat (spindel range / speeds) | 3 |
Szegnyereg hüvely átmérő (talstock quill diam.) | 95 mm |
Szegnyereg belső kúp (tailstock taper) | MK6 |
Keresztirányú előtolás van / nincs (cross-slide feeds) | van |
Hosszirányú előtolás van / nincs (longitudinal feeds ) | van |
Késszán előtolás van / nincs (top-slide feeds) | van |
Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | van |
Vágható menetek metrikus (tapping metric) | 0,2-14 (66) |
Vágható menetek whithworth (tapping whithworth/inch) | 2-84 (73) |
Vágható menetek modul (tapping module) | 0,2-3,5 (20) |
Vágható menetek diametrik (tapping diametric) | 8-72 (27) |
Főorsó fokozatok db / fordulatszám 1/min (headstock speed) | (3) 20-2000 |
Főmotor teljesítménye ( Motor ) | 11 kW |
Főmotor teljesítmény / fesz. (headstock / spindle motor) | 11/400 |
Gép hossz (L=Machine lenght) | 2750 mm |
Gép szélesség (W=Machine widht) | 1700 mm |
Gép magasság (H=Machine height) | 2050 mm |
Gép súly (machine weight) | 2615 kg |
Gép tömeg (Machine weight) | 2615 kg |
