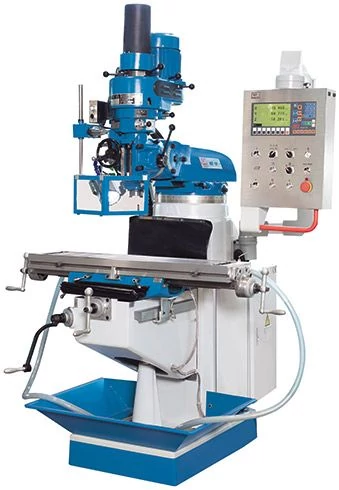

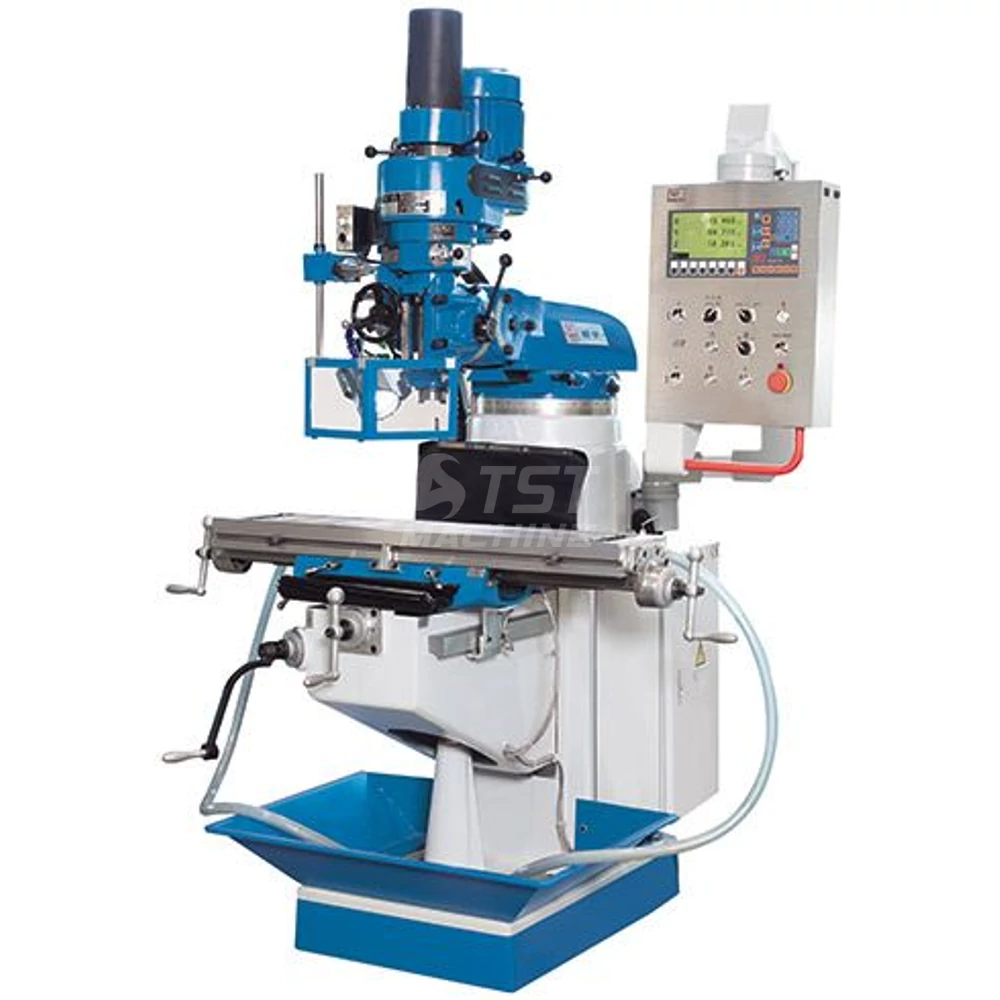

MF 1 P Többcélú marógép
Leírás és Paraméterek
Fő tulajdonságai:
ISO 30 es főorsó Pneumatikus szerszámrögzítéssel
Orsó fék funkció
3 db fúróorsó előtolási sebesség mikrokapcsolóval
Kézi gyors és finom előtolásra a fúró orsóhoz
Főhajtás kétsebességes motorral fogaskerekekkel és szíjáthelyezéssel
TV 1000 Asztalelőtolás és gyorsmenet X irányban
Opcionálisan kiépíthető előtolás az Y irányban
Edzett köszörűlt laposvezeték az Y és Z tengelyen
Digitális kijelző alaptartozék
3 tengely körül elfordítható fej
-Elfordulás jobbra-balra ± 90°;
-Billentés előre + hátra ± 45°;
-Forgathatóság az oszlopon ± 45°
Alaptartozékok:
3 tengelyes pozíció kijelző
TV 1000 típusú X irányú asztalmozgatás
pneumatikus szerszámrögzítés
forgácstálca
hűtővízrendszer
kézi működtetésű központi kenőrendszer
vízszintes és fűggőleges vezetékvédő rendszer
kezelőszerszámok
angol nyelvű kezelési utasítás
ISO 30 es főorsó Pneumatikus szerszámrögzítéssel
Orsó fék funkció
3 db fúróorsó előtolási sebesség mikrokapcsolóval
Kézi gyors és finom előtolásra a fúró orsóhoz
Főhajtás kétsebességes motorral fogaskerekekkel és szíjáthelyezéssel
TV 1000 Asztalelőtolás és gyorsmenet X irányban
Opcionálisan kiépíthető előtolás az Y irányban
Edzett köszörűlt laposvezeték az Y és Z tengelyen
Digitális kijelző alaptartozék
3 tengely körül elfordítható fej
-Elfordulás jobbra-balra ± 90°;
-Billentés előre + hátra ± 45°;
-Forgathatóság az oszlopon ± 45°
Alaptartozékok:
3 tengelyes pozíció kijelző
TV 1000 típusú X irányú asztalmozgatás
pneumatikus szerszámrögzítés
forgácstálca
hűtővízrendszer
kézi működtetésű központi kenőrendszer
vízszintes és fűggőleges vezetékvédő rendszer
kezelőszerszámok
angol nyelvű kezelési utasítás
| Gép típus | MF 1P Többcélú marógép |
| Cikkszám | K-301232 |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | Bridgeport |
| Digitális kijelző van/ nincs ( DRO) | van |
| Orsó löket(Quill stroke) | 127 mm |
| Asztal hossz (Table length) | 1060 mm |
| Asztal szélesség (Table width) | 230 mm |
| X-tengely gyorsmenet (Rapid feed X axis) | 2 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 1000 |
| T hornyok adatai db/ osztás ( T-slots ) | 3x16x63,5 |
| Függőleges főorsó végződés (vertical spindle mount ) | ISO 30 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | ( 16) 80-4500 |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 2.2 kW |
| Fej elforgathatóság ( head rotation) | 45 +/- ° |
| Gép hossz ( Lenght) | 2000 mm |
| Gép szélesség (Width) | 1600 mm |
| Gép magasság ( Height) | 2088 mm |
| Gép tömege (machine weight) | 1100 kg |
| Gép súly (machine weight) | 1100 kg |
