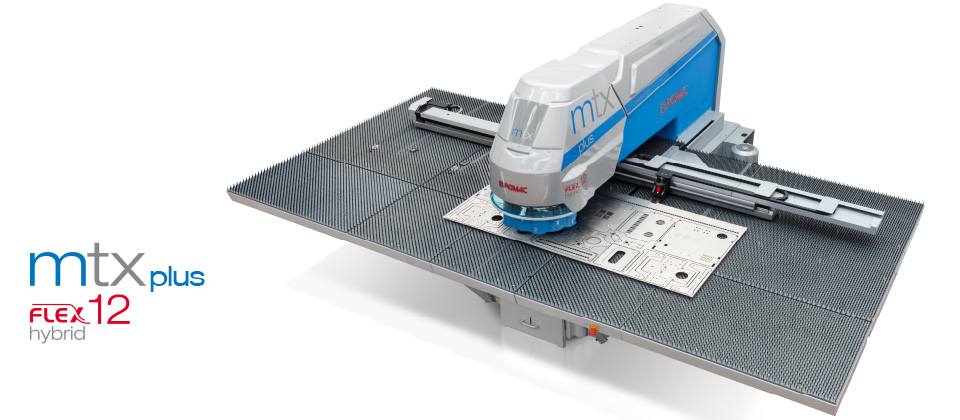

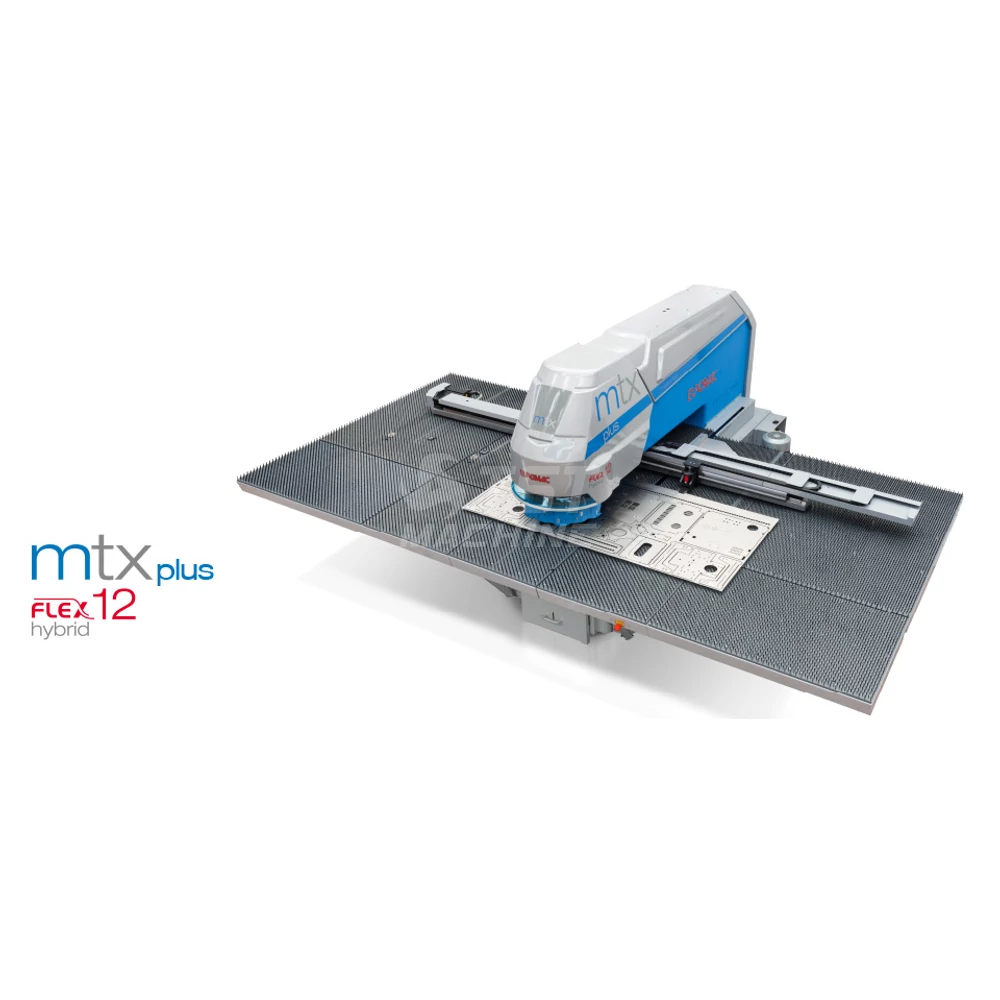

MTX PLUS -Flex-12 1500/22-2500 CNC Stancológép
Leírás és Paraméterek
MTX PLUS FLEX 12 CNC Stancológépek alap tartozékai:
12 állású szerszámtartó
3 db autoindexálható D méretű hellyel
3 db fix D méretű hellyel
6 db fix B méretű hely kiemelkedő matricával
1 db FMTE4 vagy FMTE6 multitool fej
FLEX : hibrid hidraulika- szervomotor vezérlő rendszer
Programozható és állítható matrica löket, sebesség, gyorsulás és várakozási idő
Automata CNC-ből programozható hidraulikus átfogó rendszer,
2db hidraulikusan nyitható megfogó (60 bar)
Egyszerűsített lemez behelyezési rendszer ,( pneumatikus munkahengeres tájolás)
Automata kenőrendszer rendszer egyedi és multitool szerszámokhoz
Különálló CNC vezérlés, TOP PUNCH szoftver
Kefés asztal, Asztal meghosszabbítás előre : L=830 mm,
Külső hűtőrendszer,
Matrica tartó szett: 2db B,1 db C,2db D méretű ,
Matrica tartó átalakító 1 db B/A méret,
Bélyeg átalakítók D/B, D/C, B/A ,
Működtető kéziszerszámok, zsírzó pumpa
Nyomásmérő óra ,
Kezelési kézikönyv garnitúra ( nyomtatva vagy elektromos formában)
Előkészítés tele-szerviz fogadására
USB memória kulcs
12 állású szerszámtartó
3 db autoindexálható D méretű hellyel
3 db fix D méretű hellyel
6 db fix B méretű hely kiemelkedő matricával
1 db FMTE4 vagy FMTE6 multitool fej
FLEX : hibrid hidraulika- szervomotor vezérlő rendszer
Programozható és állítható matrica löket, sebesség, gyorsulás és várakozási idő
Automata CNC-ből programozható hidraulikus átfogó rendszer,
2db hidraulikusan nyitható megfogó (60 bar)
Egyszerűsített lemez behelyezési rendszer ,( pneumatikus munkahengeres tájolás)
Automata kenőrendszer rendszer egyedi és multitool szerszámokhoz
Különálló CNC vezérlés, TOP PUNCH szoftver
Kefés asztal, Asztal meghosszabbítás előre : L=830 mm,
Külső hűtőrendszer,
Matrica tartó szett: 2db B,1 db C,2db D méretű ,
Matrica tartó átalakító 1 db B/A méret,
Bélyeg átalakítók D/B, D/C, B/A ,
Működtető kéziszerszámok, zsírzó pumpa
Nyomásmérő óra ,
Kezelési kézikönyv garnitúra ( nyomtatva vagy elektromos formában)
Előkészítés tele-szerviz fogadására
USB memória kulcs
| Gép típus | STANC |
| Cikkszám | EU-MTX2#DN445-2500 |
| Pozicionálási pontosság (Positioning accuracy) | 0.05 mm |
| Max. ütő erő (Max. punching force) | 220 kN |
| Y-tengely multitool-szerszámmal (Y-axis with multitool ) | 1550 mm |
| Y-tengely singletool szerszámmal (Y-axis with single tool ) | 1500 mm |
| X löket átfogás nélkül | 2250 mm |
| X löket automatikus átfogással (Automatic repossitioning in X) | 10000 mm |
| Programozható löketmélység (Numerically Controlled Stroke Depth) | 31 mm |
| ebből autoindexelhető állások száma ( Nr of autoindex stations) | 3 db |
| Ütés szám 20mm osztással (Hit rate punching with 20 mm pitch) | 375 1/min |
| Ütés szám nibbelésnél (Hit rate nibbling with 1mm pitch) | 1000 1/min |
| Ütés szám jelölésnél (Hit rate marking) | 2000 1/min |
| Programból állítható megfogók száma ( Nr of programing claps) | 2 db |
| Megfogók nyitási magassága (Opening of clamps) | 11 mm |
| Lyukasztható lemezvastagság (Max. thickness) | 5 mm |
| Vezérlés típusa (Controller) | TOP PUNCH |
| USB portok száma | 6 db/pcs |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 8,5/400 |
| Gép hossz (L=Machine lenght) | 4850 mm |
| Gép szélesség (W=Machine widht) | 3880 mm |
| Gép magasság (H=Machine height) | 2000 mm |
| Gép súly (machine weight) | 9200 kg |
