Leírás és Paraméterek

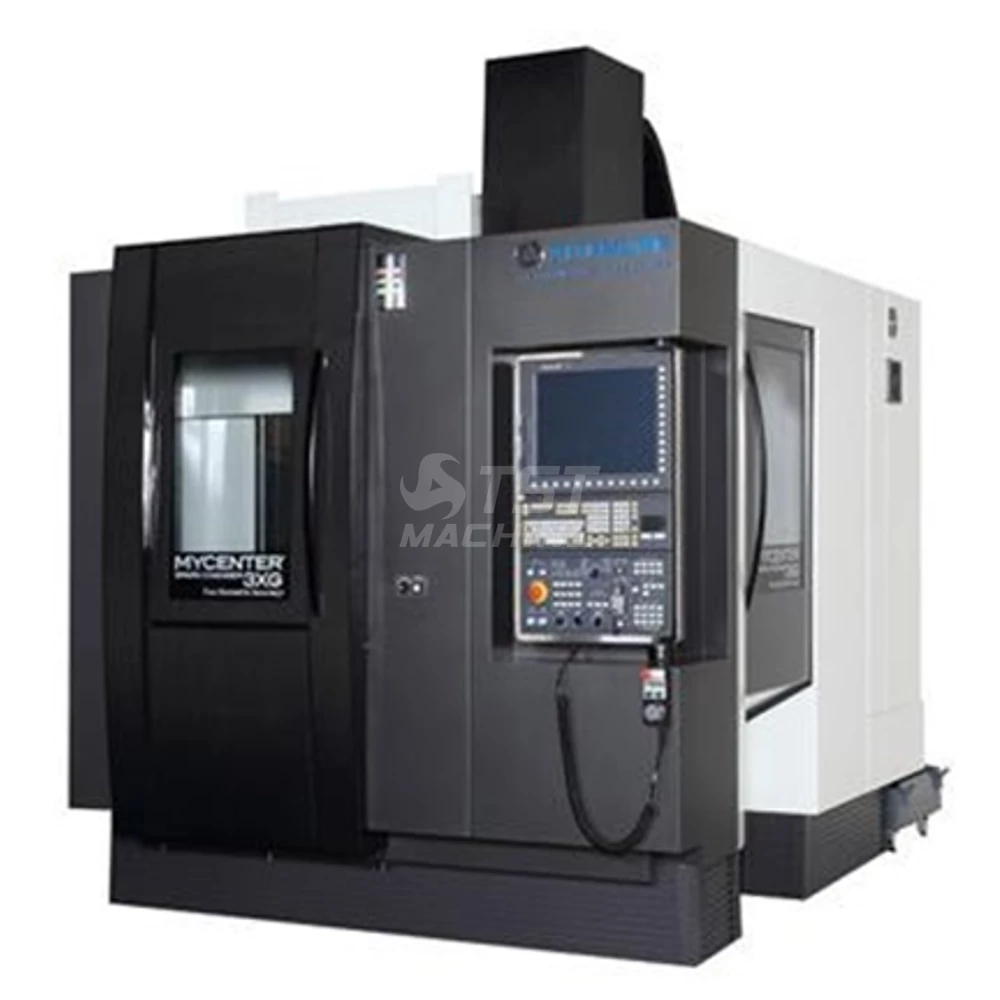

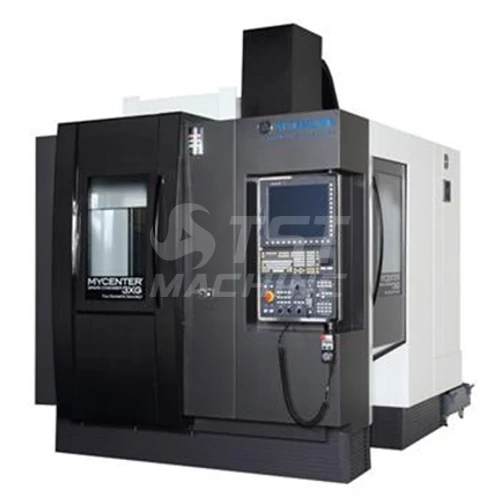

KITAMURA Mycenter-3xG függőleges megmunkáló központ
-A csatlakozó felületek precíz kézi hántolással készülnek
-Bordázott Meehanite öntvények
-merev csúszó vezeték rendszer
-4 csúszó vezeték az Y tengelyen
-főorsón keresztüli szerszámhűtés
-kompakt kivitel, kis helyszükséglet
-15,000 1/min főorsó fordulatszám, szíjhajtással
-kategóriájában a legnagyobb gyorsjárati sebesség csúszó vezeték rendszer esetén
-30 férőhelyes szerszámtár, automata szerszámcserélővel
-forgácslemosó berendezés
-spirálos forgácskihordó
-forgácsvédő burkolat a szánoknál
-kézi kezelőpult a kezelőtáblára szerelve
Alaptartozékok:
-ARUMATIC MI CNC vezérlés
-tartalék alkatrész készlet a géphez
-CNC vezérléshez tartalék alkatrész készlet
-telepítéshez szükséges szintező elemek, csavarok
-munkatér megvilágító lámpa
-ciklus végét jelző gépállapotjelző lámpa
-főorsó orientáció
-főorsó kúp levegős kifújása
-központi hűtőegység, szivattyúval
-hidraulikus szivattyú és tartály
-300 literes hűtőfolyadék tartály
-főorsó keresztüli szerszámhűtés 15 bar nyomással
-automatikus szánkenő rendszer
-indukciósan edzett csúszó vezeték rendszer
-előfeszített golyósorsók központi hűtőrendszerrel
-BIG PLUS kettős felfekvésű szerszámbefogás
-Abszolút mérőrendszer
-menetfúrás (szinkronizált előtolás/merev menetfúrás)
-zárt munkatér
-burkolt vezetékrendszer
-automatikus levegő kezelő rendszer (szűrés. kenés, nyomásszabályzás)
-30 férőhelyes szerszámtár automatikus szerszámcserélővel, iránylogikás szerszámkiválasztás
-KITAMURA Original Stand-by ATC automatikus szerszám előválasztási funkció
-biztonsági burkolat a szerszámcserélő rendszeren
Rendelhatő opciók:
V3G-001 Extra Work Light
V3G-002 3-Step Cycle Finish Lamp
V3G-003 Spindle Warm-Up Timer
V3G-004 Automatic Power Off Device
V3G-005 Foundation Bolts
V3G-006 Oil Mist Spray System M51,M52
V3G-007 Air Blow Device
V3G-008 Coolant Gun
V3G-009 Oil Skimer (Belt Type)
V3G-010 Door Interlock
V3G-011 Chip Conveyor (Caterpillar Type) Hinge Belt
V3G-012 Chip Conveyor (Magnet Type)
V3G-013 Bag Filter System
V3G-014 Coolant through the Tool Interface
V3G-015 Coolant Through the Spindle Pump Upgrade "A" (15 bar to 30 bar)
V3G-016 Coolant Through the Spindle Pump Upgrade "B" (15 bar to 70 bar)
NC4-001 Toolpresetter Package B
Lenght only
External Touch Sensor
Auto Tool Length Measurement
Auto Tool Length Offset Compensation
Cutter Breakage Detection
Tool Life Management and Spare Tool Selection
NC4-002 Toolpresetter Package D
Auto Tool Length & Diameter Measurement
Auto Tool Length & Diameter Offset Compensation
Cutter Breakage Detection
Tool Life Management and Spare Tool Selection
Renishaw NC-4 LASER Probe (1 Piece Fixed)
Mounting Bracket
R60-001 Automatic Work Compensation
Renishaw OMP-60 Probe
Automatic Centering
Auto Work-Coordinate
Offset Compensation through measurement and Kitamura
Standard Software Package
(Can be used with Kitamura Fixed Pot ATC and Custom Macro)
V3G-017 Coolant Chiller
V3G-018 Interface for 4th Axis Control for rotary table max Dia 300 mm *3)
V3G-019 Tool Monitoring / Adaptive Control
V3G-020 Wash Coolant (Base Wash, Including Additional Pump)
V3G-021 Shower Coolant (Overhead Wash, Shares Pump W/Spindle Coolant)
-A csatlakozó felületek precíz kézi hántolással készülnek
-Bordázott Meehanite öntvények
-merev csúszó vezeték rendszer
-4 csúszó vezeték az Y tengelyen
-főorsón keresztüli szerszámhűtés
-kompakt kivitel, kis helyszükséglet
-15,000 1/min főorsó fordulatszám, szíjhajtással
-kategóriájában a legnagyobb gyorsjárati sebesség csúszó vezeték rendszer esetén
-30 férőhelyes szerszámtár, automata szerszámcserélővel
-forgácslemosó berendezés
-spirálos forgácskihordó
-forgácsvédő burkolat a szánoknál
-kézi kezelőpult a kezelőtáblára szerelve
Alaptartozékok:
-ARUMATIC MI CNC vezérlés
-tartalék alkatrész készlet a géphez
-CNC vezérléshez tartalék alkatrész készlet
-telepítéshez szükséges szintező elemek, csavarok
-munkatér megvilágító lámpa
-ciklus végét jelző gépállapotjelző lámpa
-főorsó orientáció
-főorsó kúp levegős kifújása
-központi hűtőegység, szivattyúval
-hidraulikus szivattyú és tartály
-300 literes hűtőfolyadék tartály
-főorsó keresztüli szerszámhűtés 15 bar nyomással
-automatikus szánkenő rendszer
-indukciósan edzett csúszó vezeték rendszer
-előfeszített golyósorsók központi hűtőrendszerrel
-BIG PLUS kettős felfekvésű szerszámbefogás
-Abszolút mérőrendszer
-menetfúrás (szinkronizált előtolás/merev menetfúrás)
-zárt munkatér
-burkolt vezetékrendszer
-automatikus levegő kezelő rendszer (szűrés. kenés, nyomásszabályzás)
-30 férőhelyes szerszámtár automatikus szerszámcserélővel, iránylogikás szerszámkiválasztás
-KITAMURA Original Stand-by ATC automatikus szerszám előválasztási funkció
-biztonsági burkolat a szerszámcserélő rendszeren
Rendelhatő opciók:
V3G-001 Extra Work Light
V3G-002 3-Step Cycle Finish Lamp
V3G-003 Spindle Warm-Up Timer
V3G-004 Automatic Power Off Device
V3G-005 Foundation Bolts
V3G-006 Oil Mist Spray System M51,M52
V3G-007 Air Blow Device
V3G-008 Coolant Gun
V3G-009 Oil Skimer (Belt Type)
V3G-010 Door Interlock
V3G-011 Chip Conveyor (Caterpillar Type) Hinge Belt
V3G-012 Chip Conveyor (Magnet Type)
V3G-013 Bag Filter System
V3G-014 Coolant through the Tool Interface
V3G-015 Coolant Through the Spindle Pump Upgrade "A" (15 bar to 30 bar)
V3G-016 Coolant Through the Spindle Pump Upgrade "B" (15 bar to 70 bar)
NC4-001 Toolpresetter Package B
Lenght only
External Touch Sensor
Auto Tool Length Measurement
Auto Tool Length Offset Compensation
Cutter Breakage Detection
Tool Life Management and Spare Tool Selection
NC4-002 Toolpresetter Package D
Auto Tool Length & Diameter Measurement
Auto Tool Length & Diameter Offset Compensation
Cutter Breakage Detection
Tool Life Management and Spare Tool Selection
Renishaw NC-4 LASER Probe (1 Piece Fixed)
Mounting Bracket
R60-001 Automatic Work Compensation
Renishaw OMP-60 Probe
Automatic Centering
Auto Work-Coordinate
Offset Compensation through measurement and Kitamura
Standard Software Package
(Can be used with Kitamura Fixed Pot ATC and Custom Macro)
V3G-017 Coolant Chiller
V3G-018 Interface for 4th Axis Control for rotary table max Dia 300 mm *3)
V3G-019 Tool Monitoring / Adaptive Control
V3G-020 Wash Coolant (Base Wash, Including Additional Pump)
V3G-021 Shower Coolant (Overhead Wash, Shares Pump W/Spindle Coolant)
| Gép típus | Mycenter-3XG |
| Cikkszám | KI-Mycenter-3XG |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges megmunkálóközpont |
| Vezérlés típusa (controller type) | Arumatik MI |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 900 mm |
| Asztal szélesség (Table width) | 410 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 7.5 kW |
| Max. nyomaték (Spindle torque) | 95.5 Nm |
| X-tengely gyorsmenet (Rapid feed X axis) | 60 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 60 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 36 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 36000 mm/min |
| Szerszámtár férőhely (Too storag capacity) | 30 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 1.6 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 3.3 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.002 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.001 mm |
| Gép súly (machine weight) | 6767 kg |
| Hűtővízrendszer nyomása ( pressure of coolant system) | 6 Mpa |
| Gép magasság (Machine height) | 3736 mm |
| Gép szélesség (Machine width) | 3602 mm |
| Gép hossz (Machine lenght) | 3038 mm |
