| Gép típus |

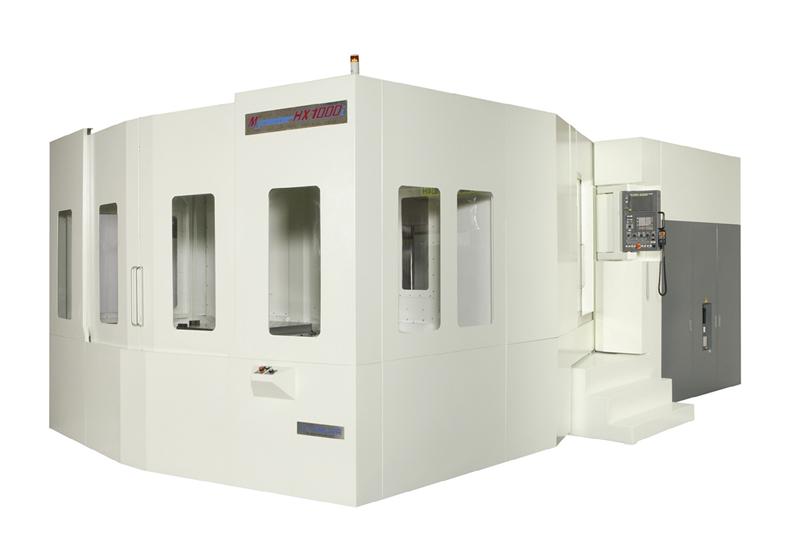

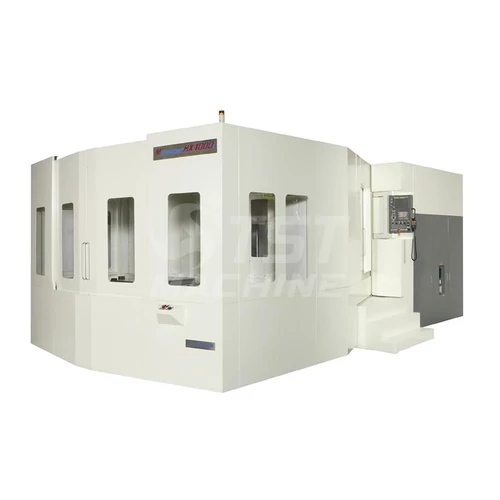

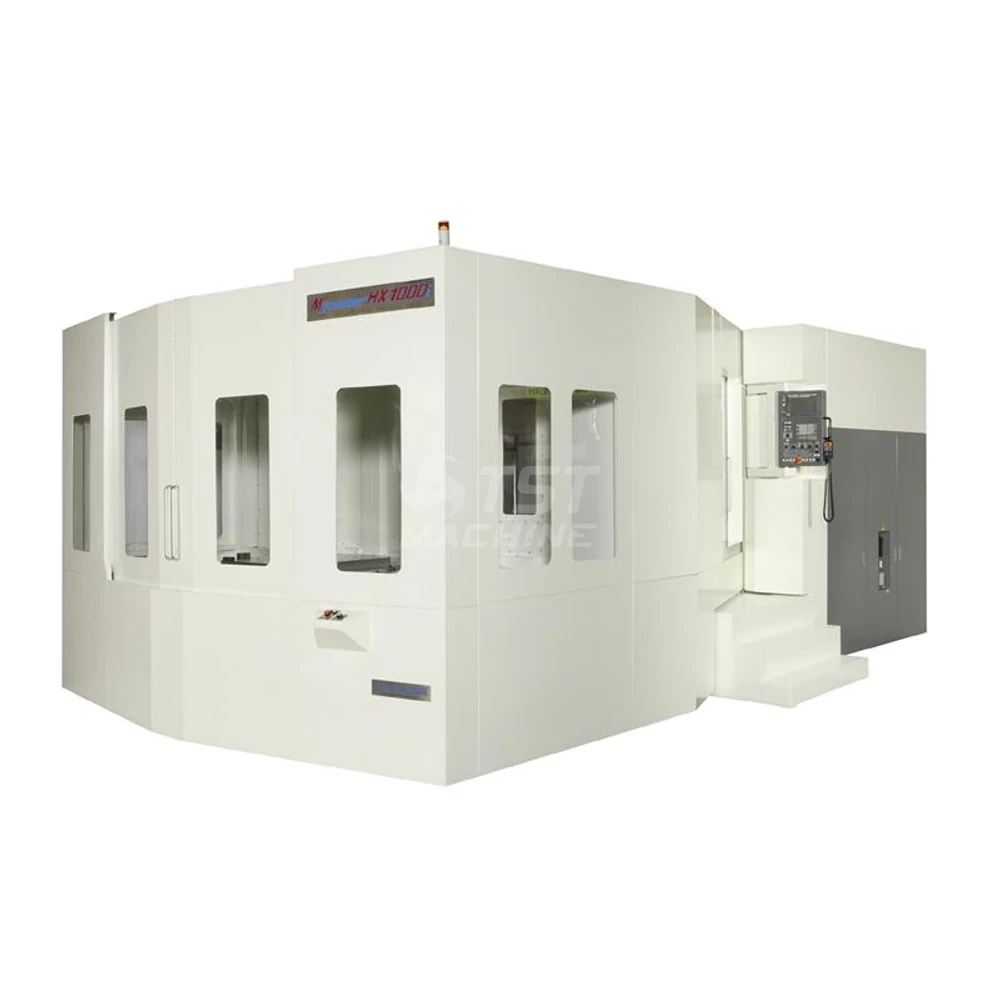

Mycenter-HX1000iTGA |
| Cikkszám |
KI-Mycenter-HX1000iTGA |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) |
Edzett köszörűlt |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) |
Vízszntes megmunkálóközpont |
| Vezérlés típusa (controller type) |
FANUC 16iMB |
| További CNC tengely van/nincs (Addition CNC axis) |
Körasztal |
| Asztal hossz (Table length) |
1000 mm |
| Asztal szélesség (Table width) |
1000 mm |
| Max mdb magasság ( Max hight of workpiece) |
1 |
| Max mdb átmérő ( Max diam of workpiece) |
2050 mm |
| Körasztal osztása (4th axis rotary table) |
0.001 ° |
| Körasztal gyorsmenet (Rapid feed 4th axis) |
8000 °/min |
| Poz. pontosság X, Y, Z tengely (Positioning accuracy) |
0.002 mm |
| Ismétlési pontosság X, Y, Z (repeatability accuracy) |
0.001 mm |
| Főorsó meghajtása ( Spindle drive) |
hajtómű |
| Fokozatok száma (Gear step) |
2 db |
| Max. teljesítmény (Spindle motor) |
26 kW |
| Max. nyomaték (Spindle torque) |
1217 Nm |
| X-tengely gyorsmenet (Rapid feed X axis) |
36 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) |
36 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) |
36 m/min |
| 4. tengely gyorsmenet (Rapid feed 4th axis) |
8000 °/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min |
10000 |
| Előtolás 4. tengely (Feed 4th axis) |
8000 °/min |
| Szerszámtár férőhely (Too storag capacity) |
60 db |
| Szerszámtár férőhely opció (Tool storage capacity option) |
100 db |
| Csereidő szerszám/szerszám (Tool to tool change time) |
2.5 sec |
| Csereidő forgács/forgács (Chip to chip change time) |
7 sec |
| Paletta cserélő van / nincs (APC) |
van |
| Paletták száma (Nr. Palletts) |
2 db |
| Pozicionálási pontosság (Positioning accuracy) |
0.001 mm |
| Ismétlési pontosság (repeatability accuracy) |
0.002 mm |
| Opcionális vezérlések (Optional CNC controller) |
FANUC |
| Hűtővízrendszer nyomása ( pressure of coolant system) |
6 Mpa |
| Gép magasság (Machine height) |
3803 mm |
| Gép szélesség (Machine width) |
4920 mm |
| Gép hossz (Machine lenght) |
8770 mm |
