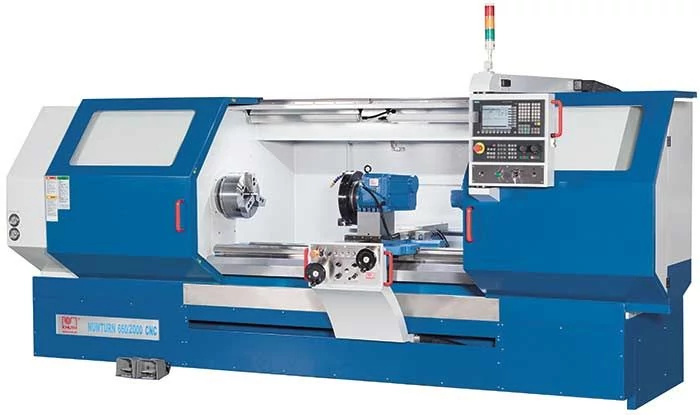

Numturn 660/1000 FA
Videók
Leírás és Paraméterek
- Nehéz, bordázott gépágy, széles, edzett vezetőkkel és befogóprizmákkal a komoly megmunkálásokhoz
- Az orsóház és a főorsó tervezésekor figyelembe vették a megfelelő merevséget, a vibráció csökkentését és az egyenletes hőeloszlást
- Precíziós előfeszített orsócsapágyak szavatolják a körkörösséget és a terhelhetőséget
- A szegnyereg könnyen kezelhető, mely nagy leszorítóerőt biztosít
- Automata 8 állású revolverfej
- Hidraulikus tokmány, állítható szorítóerővel, már az alapfelszereltség részeként is
- Teljesen zárt gépház, melyhez könnyű hozzáférést biztosít a tolóajtó
- Az átlátható kialakítás miatt a Numturn gépcsaládhoz könnyű hozzászokni
- Fejlett központi kenési rendszer
Vezérlés
- A FAGOR 8055 numerikus vezérlő felhasználóbarát és könnyen kezelhető
- Grafikus Profile Editor, ami megkönnyíti a kontúr bevitelét az alkatrészek rajzai alapján
- A grafikusan megjelenített ciklusok függetlenül is használhatóak, illetve a felhasználói alkalmazásnak megfelelően összevonhatóak
- FAGOR 8055i/A TC ciklus vezérlés, mely egy kiváló CNC, a legfontosabb megmunkálási folyamatokhoz tervezve. A számítási kapacitása és nagy sebessége biztosítja a maximális erőt és a megnövelt beviteli rugalmasságot.
- Profile Editor
- Lehetséges DIN ISO programozás
- Fix ciklusok, grafikai geometriai definiálással
- Bonyolult menetmegmunkálási folyamatok
- Menetjavítás
- Könnyedén használható szerszámvezérlés
- USB csatlakozó
- RS232 csatlakozó
- Előreolvasási funkció (75 mondat)
- Feldolgozási idő: 1,5ms
- Compact Flash 2Gb-ig
- Opcionális C tengely funkció, esztergáláshoz
- Opcionális 1Mb RAM felhasználói memória
- Opcionális szabad M-kódok, bevitelek és kivitelek
Alapfelszereltség
- Hidraulikus szegnyereg
- Fagor 8055i/ A-TC vezérlő
- 2 elektronikus kézikerék
- 8 állású revolverfej
- Hidraulikus 3 pofás tokmány (300mm)
- Automata központi kenési rendszer
- Munkalámpa
- Felhasználói kézikönyv és programozási segédlet angol nyelven
- Az orsóház és a főorsó tervezésekor figyelembe vették a megfelelő merevséget, a vibráció csökkentését és az egyenletes hőeloszlást
- Precíziós előfeszített orsócsapágyak szavatolják a körkörösséget és a terhelhetőséget
- A szegnyereg könnyen kezelhető, mely nagy leszorítóerőt biztosít
- Automata 8 állású revolverfej
- Hidraulikus tokmány, állítható szorítóerővel, már az alapfelszereltség részeként is
- Teljesen zárt gépház, melyhez könnyű hozzáférést biztosít a tolóajtó
- Az átlátható kialakítás miatt a Numturn gépcsaládhoz könnyű hozzászokni
- Fejlett központi kenési rendszer
Vezérlés
- A FAGOR 8055 numerikus vezérlő felhasználóbarát és könnyen kezelhető
- Grafikus Profile Editor, ami megkönnyíti a kontúr bevitelét az alkatrészek rajzai alapján
- A grafikusan megjelenített ciklusok függetlenül is használhatóak, illetve a felhasználói alkalmazásnak megfelelően összevonhatóak
- FAGOR 8055i/A TC ciklus vezérlés, mely egy kiváló CNC, a legfontosabb megmunkálási folyamatokhoz tervezve. A számítási kapacitása és nagy sebessége biztosítja a maximális erőt és a megnövelt beviteli rugalmasságot.
- Profile Editor
- Lehetséges DIN ISO programozás
- Fix ciklusok, grafikai geometriai definiálással
- Bonyolult menetmegmunkálási folyamatok
- Menetjavítás
- Könnyedén használható szerszámvezérlés
- USB csatlakozó
- RS232 csatlakozó
- Előreolvasási funkció (75 mondat)
- Feldolgozási idő: 1,5ms
- Compact Flash 2Gb-ig
- Opcionális C tengely funkció, esztergáláshoz
- Opcionális 1Mb RAM felhasználói memória
- Opcionális szabad M-kódok, bevitelek és kivitelek
Alapfelszereltség
- Hidraulikus szegnyereg
- Fagor 8055i/ A-TC vezérlő
- 2 elektronikus kézikerék
- 8 állású revolverfej
- Hidraulikus 3 pofás tokmány (300mm)
- Automata központi kenési rendszer
- Munkalámpa
- Felhasználói kézikönyv és programozási segédlet angol nyelven
| Gép típus | Numturn 660/1000 CNC ciklus-eszterga(Fagor 8055i) |
| Cikkszám | K-180195 |
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | síkágyas |
| Tokmány átmérője ( Chuck size) | 300 mm |
| Orsó löket(Quill stroke) | 150 mm |
| Max. teljesítmény (Spindle motor) | 15 kW |
| Főorsó fordulat (spindel speeds) | 2000 1/min |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 75 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Gyorsmenet X (Rapid X) | 6000 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 8000 m/min |
| Revolver fej állások száma (turret tool station) | 8 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.0008 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.0008 mm |
| Vezérlés típusa (CNC Controller) | Fagor 8055i |
| Orsó végződés (spindle mount) | A2-8 |
| Gép súly (machine weight) | 3200 kg |
| Gép hossz (L=Machine lenght) | 3120 mm |
| Gép szélesség (W=Machine widht) | 1970 mm |
| Gép magasság (H=Machine height) | 1840 mm |
