Leírás és Paraméterek
- Rögzített asztal és mozgó portál teszi lehetővé a nagy és nehéz munkadarabok megmunkálását
- A berendezés a méretéhez képest kiváló arányú megmunkálási területtel rendelkezik
- Merev monoblokk gépágy, melynek formaterve biztosítja a nehéz munkadarabok könnyű megmunkálását
- Nagy megmunkálási terület és különösen merev portál melyek minden megmunkálási igényt kielégítenek
- A csúszó vezetékek megmunkálása lehetővé teszi a nagyobb termelési sebességet és a hosszabb szervíz intervallumot
- A portál az Y tengely mindkét oldalán 55 mm-es csúszóvezetékekkel rendelkezik
- Stabilizátorral kiegészített X tengely
- Igazán nehéz munkadarabok megmunkálása is lehetséges, mivel a vezetékelés ideális ehhez a művelethez
- Magas minőségű előfeszített golyós orsók és Siemens szervo motorok biztosítják a megfelelő adagolhatóságot
Főorsó
- Erős meghajtás és széles sebességtartomány a nehéz megmunkálásokhoz
Szerszámcsere
- Robusztus 20 állásos szerszámcserélő, ami a mindennapi termelést megkönnyíti
- A preferenciáktól függően a szerszám cserélő a bal és a jobb oldalra is felszerelhető
Vezérlés
- A Siemens 828D Basic intuitív, könnyen tanulható és kiváló háttértámogatással rendelkezik
Felszereltség
-A munkaterület nagy tolóajtókkal rendelkezik a könnyű hozzáférhetőségért és a könnyű szerszámozhatóságért
- Erőteljes hűtési rendszer és beépített forgács eltávolító mechanizmus
- Opcionálisan hűtött főorsóval is kérhető
- Automata központi kenési rendszer ami leegyszerűsíti a karbantartást
Vezérlés
Siemens 828D
- Kompakt, robusztus, alacsony karbantartási igényű vezérlőpanel
- Kényelmes program és paraméter bevitel QWERTY billentyűzeten keresztül
- Maximális megmunkálási precizitás
- Hengeres és szögletes munkadarabok intelligens megmunkálása
- SINUMERIK Mdynamics Advanced Surface lehetőséggel, a hatékony anyagfelhasználásért
- ShopMill: Rövid programozási idő az egyedi darabokhoz és a kis szériás gyártáshoz
- ProgramGUIDE: Rövid megmunkálási idő és maximális rugalmasság a sorozatgyártáshoz
- Animated Elements: Egyedi felhasználás és programozási lehetőség animált segítséggel
- Modern adatátviteli lehetőségek PenDrive-on, memóriakártyán, vagy Ethernet hálózaton keresztül
- Easy Message: A megmunkálási folyamatról a gép SMS-ben tájékoztat
CNC berendezés
- Vezérlőpanel alapú, nagyteljesítményű vezérlőpanel
- Magnéziumöntvényből készült robusztus elülső vezérlőpanel
- Beépített, teljes méretű QWERTY billentyűzet
- 10.4” TFT színes monitor
- Karbantartásmentes tervezés (nincs szükség támogató akkumulátorra)
CNC teljesítmény, adatok és funkciók
- SINUMERIK Mdynamics csomag Advanced Surface - szel az öntőforma készítéshez
- Szerszámcsereidő: 2ms (PPU 260/261), 1ms (PPU 280/281)
- Előre néző garnitúrák száma: 100 (PPU 260/261), 150 (PPU 280/281)
- Rántásmentes indulás
- Dinamikus előtolás vezérlő
- 4 tengelyes szimultán interpoláció
- Hosszanti, körkörös és spirális interpoláció
- Csapolás kompenzáló tokmány nélkül, menetvágó fej
- Orientált orsótartó
- Váltás col és cm között
- FRAME koncepció a független koordináta transzformációkért, elfordulásokért, mérésért és tükrözésért
- 100 programozható nullpont
- Szinkronizálás és gyors segítségkérési lehetőség
CNC technológiai folyamatok
- ProgramGUIDE és ShopMill programozás elérhető
- Sokféle elérhető fúrási program
- Sokféle elérhető hagyományos geometriájú marási program
- Széles skálájú pozícionálás fúrási és megmunkálási műveletekhez
- Nagy sebességű beállítások az öntőforma készítéshez
- Geometria számoló a szabadabb kontúr bevitelért
- Műveletek a kontúrzsebekhez, csapokhoz és elszigetelt kontúrokhoz
Grafikus funkciók
- Animated Elements: bevitel megkönnyítése animált elemekkel
- Grafikus online segítségkérési rendszer, hasonló egy PC - hez
- Grafikus CNC szimuláció, szintkijelzéssel
CNC szerszám rendezés
- Szerszám és tároló adatok mutatása egy kijelzőn
- Szerszámelrendezés, elnevezhetőséggel
- Be és kitöltő funkció az egyszerű tárolókezelésért
- Szerszámvégek száma: 256 (PPU 260/261) / 512 (PPU 280/281)
- Szerszám vezérlés és élettartam figyelő
Alapfelszereltség
- Siemens 828D Basic vezérlés
- Elektromos kézikerék az X és Z tengelyeken
- Elkülönített vezérlőpanel
- Légfújó
- Automatikus központi kenési rendszer
- Hűtőrendszer
- LED-es munka lámpa
- Spirális és futószalag rendszerű forgács eltávolító
- 20 állásos szerszámcserélő
- Felhasználói kézikönyv és programozási segédlet angol nyelven
- A berendezés a méretéhez képest kiváló arányú megmunkálási területtel rendelkezik
- Merev monoblokk gépágy, melynek formaterve biztosítja a nehéz munkadarabok könnyű megmunkálását
- Nagy megmunkálási terület és különösen merev portál melyek minden megmunkálási igényt kielégítenek
- A csúszó vezetékek megmunkálása lehetővé teszi a nagyobb termelési sebességet és a hosszabb szervíz intervallumot
- A portál az Y tengely mindkét oldalán 55 mm-es csúszóvezetékekkel rendelkezik
- Stabilizátorral kiegészített X tengely
- Igazán nehéz munkadarabok megmunkálása is lehetséges, mivel a vezetékelés ideális ehhez a művelethez
- Magas minőségű előfeszített golyós orsók és Siemens szervo motorok biztosítják a megfelelő adagolhatóságot
Főorsó
- Erős meghajtás és széles sebességtartomány a nehéz megmunkálásokhoz
Szerszámcsere
- Robusztus 20 állásos szerszámcserélő, ami a mindennapi termelést megkönnyíti
- A preferenciáktól függően a szerszám cserélő a bal és a jobb oldalra is felszerelhető
Vezérlés
- A Siemens 828D Basic intuitív, könnyen tanulható és kiváló háttértámogatással rendelkezik
Felszereltség
-A munkaterület nagy tolóajtókkal rendelkezik a könnyű hozzáférhetőségért és a könnyű szerszámozhatóságért
- Erőteljes hűtési rendszer és beépített forgács eltávolító mechanizmus
- Opcionálisan hűtött főorsóval is kérhető
- Automata központi kenési rendszer ami leegyszerűsíti a karbantartást
Vezérlés
Siemens 828D
- Kompakt, robusztus, alacsony karbantartási igényű vezérlőpanel
- Kényelmes program és paraméter bevitel QWERTY billentyűzeten keresztül
- Maximális megmunkálási precizitás
- Hengeres és szögletes munkadarabok intelligens megmunkálása
- SINUMERIK Mdynamics Advanced Surface lehetőséggel, a hatékony anyagfelhasználásért
- ShopMill: Rövid programozási idő az egyedi darabokhoz és a kis szériás gyártáshoz
- ProgramGUIDE: Rövid megmunkálási idő és maximális rugalmasság a sorozatgyártáshoz
- Animated Elements: Egyedi felhasználás és programozási lehetőség animált segítséggel
- Modern adatátviteli lehetőségek PenDrive-on, memóriakártyán, vagy Ethernet hálózaton keresztül
- Easy Message: A megmunkálási folyamatról a gép SMS-ben tájékoztat
CNC berendezés
- Vezérlőpanel alapú, nagyteljesítményű vezérlőpanel
- Magnéziumöntvényből készült robusztus elülső vezérlőpanel
- Beépített, teljes méretű QWERTY billentyűzet
- 10.4” TFT színes monitor
- Karbantartásmentes tervezés (nincs szükség támogató akkumulátorra)
CNC teljesítmény, adatok és funkciók
- SINUMERIK Mdynamics csomag Advanced Surface - szel az öntőforma készítéshez
- Szerszámcsereidő: 2ms (PPU 260/261), 1ms (PPU 280/281)
- Előre néző garnitúrák száma: 100 (PPU 260/261), 150 (PPU 280/281)
- Rántásmentes indulás
- Dinamikus előtolás vezérlő
- 4 tengelyes szimultán interpoláció
- Hosszanti, körkörös és spirális interpoláció
- Csapolás kompenzáló tokmány nélkül, menetvágó fej
- Orientált orsótartó
- Váltás col és cm között
- FRAME koncepció a független koordináta transzformációkért, elfordulásokért, mérésért és tükrözésért
- 100 programozható nullpont
- Szinkronizálás és gyors segítségkérési lehetőség
CNC technológiai folyamatok
- ProgramGUIDE és ShopMill programozás elérhető
- Sokféle elérhető fúrási program
- Sokféle elérhető hagyományos geometriájú marási program
- Széles skálájú pozícionálás fúrási és megmunkálási műveletekhez
- Nagy sebességű beállítások az öntőforma készítéshez
- Geometria számoló a szabadabb kontúr bevitelért
- Műveletek a kontúrzsebekhez, csapokhoz és elszigetelt kontúrokhoz
Grafikus funkciók
- Animated Elements: bevitel megkönnyítése animált elemekkel
- Grafikus online segítségkérési rendszer, hasonló egy PC - hez
- Grafikus CNC szimuláció, szintkijelzéssel
CNC szerszám rendezés
- Szerszám és tároló adatok mutatása egy kijelzőn
- Szerszámelrendezés, elnevezhetőséggel
- Be és kitöltő funkció az egyszerű tárolókezelésért
- Szerszámvégek száma: 256 (PPU 260/261) / 512 (PPU 280/281)
- Szerszám vezérlés és élettartam figyelő
Alapfelszereltség
- Siemens 828D Basic vezérlés
- Elektromos kézikerék az X és Z tengelyeken
- Elkülönített vezérlőpanel
- Légfújó
- Automatikus központi kenési rendszer
- Hűtőrendszer
- LED-es munka lámpa
- Spirális és futószalag rendszerű forgács eltávolító
- 20 állásos szerszámcserélő
- Felhasználói kézikönyv és programozási segédlet angol nyelven

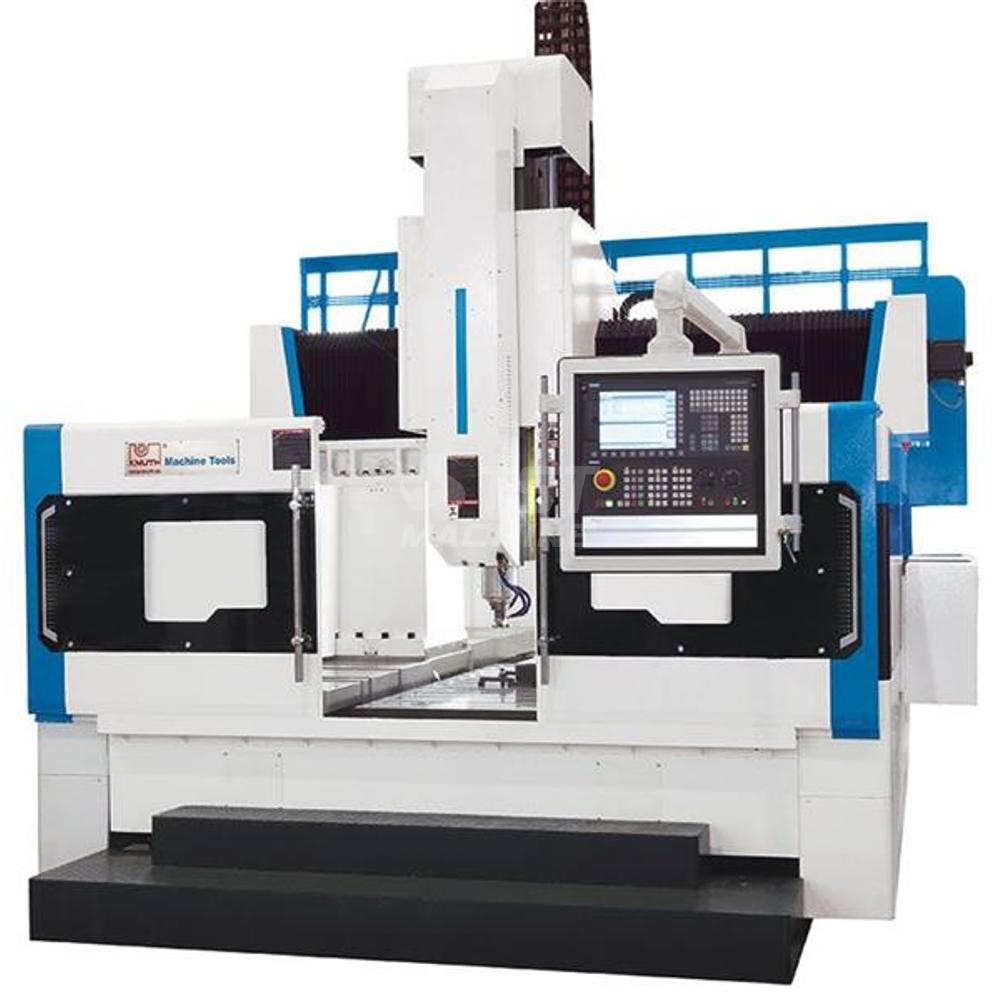

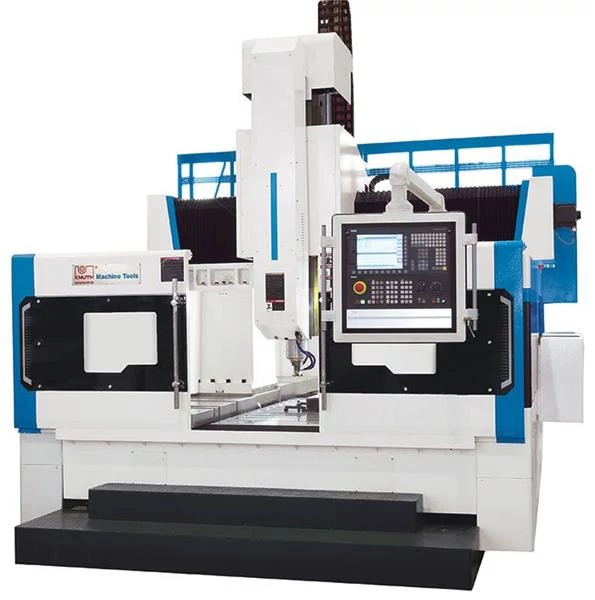

| Gép típus | PBZ 4020 CNC Függőleges megmunkálóközpont |
| Cikkszám | K-170012 |
| Vezérlés típusa (controller type) | SIEMENS 828 D |
| Asztal hossz (Table length) | 4000 mm |
| Asztal szélesség (Table width) | 1400 mm |
| Max. mdb méret (Max. workpiece dim.) | 1600 mm |
| Max. teljesítmény (Spindle motor) | 25.5 kW |
| Csereidő szerszám/szerszám (Tool to tool change time) | 10 sec |
| Max. szerszám átmérő (Max. tool diameter) | 150 mm |
| Max. szerszám hossz (Max. tool lenght) | 280 mm |
| Max. szerszám súly (Max. tool weight) | 15 kg |
| Előtolás (Feed rate) | 15000 mm/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.1 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.005 mm |
| T hornyok adatai db/ osztás ( T-slots ) | 16/22mm |
| Orsó végződés (spindle mount) | BT 50 |
| Orsó-asztal távolság (min-max) mm (spindle-table distance) | 200-1000 |
| Szerszám helyek száma | 20 db |
| Gyorsmenet ( rapid feed) | 15000 mm/sec |
| Gép magasság (Machine height) | 3800 mm |
| Gép szélesség (Machine width) | 3750 mm |
| Gép hossz (Machine lenght) | 6500 mm |
| Gép súly (machine weight) | 32000 kg |
