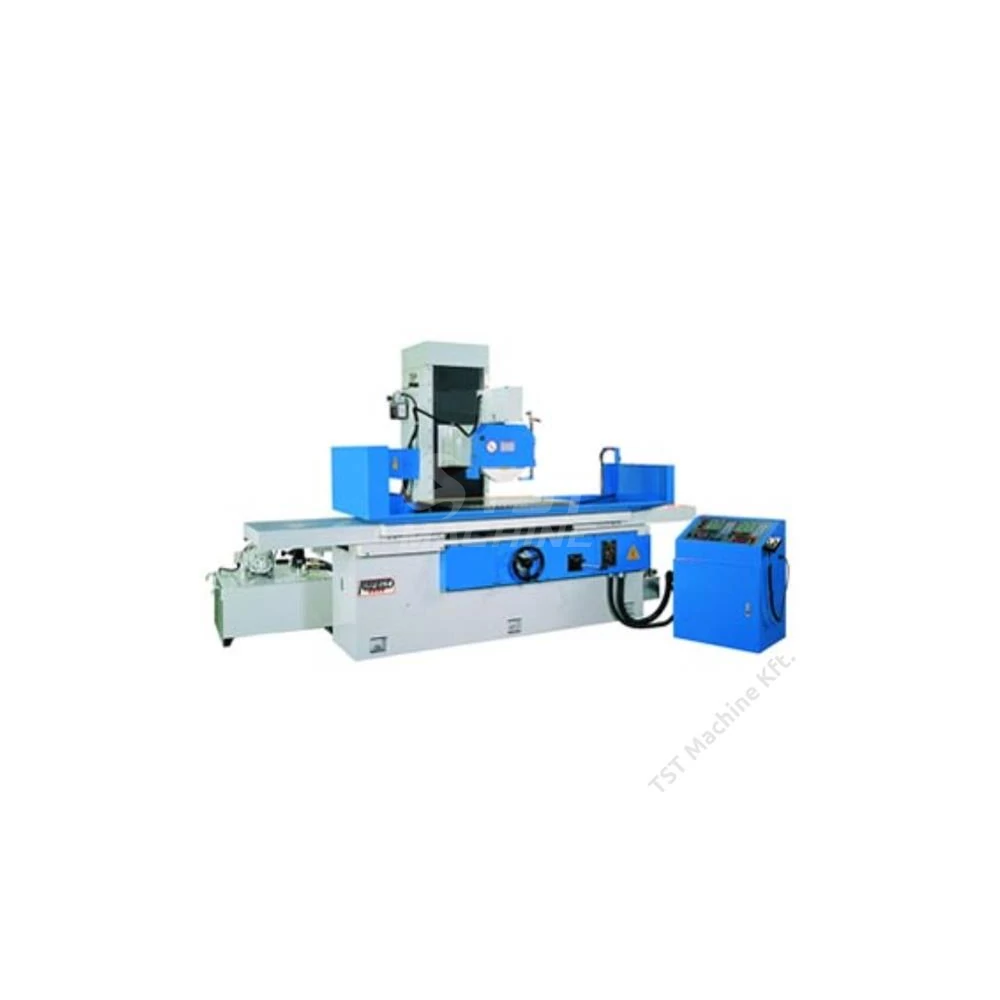

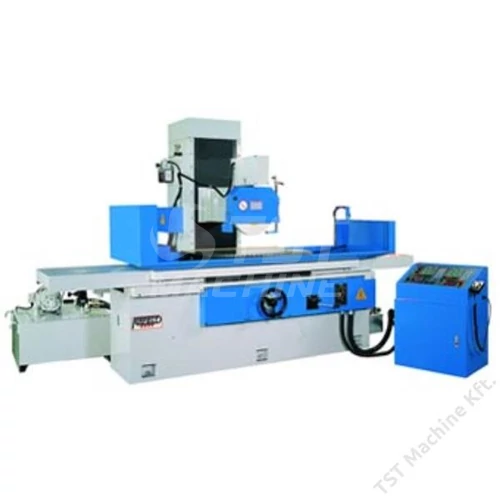

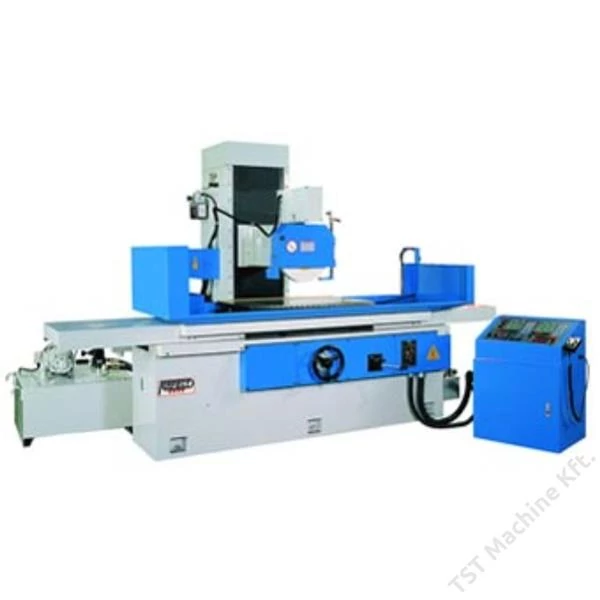

PFG-50100 AHR Síkköszörű gép
Leírás és Paraméterek
PFG precíziós síkköszörűk általános jellemzői:
• Optimális gépfelépítés – öntöttvas gépágy,
• A főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú dupla V alakú csúszó vezetékek – a kereszt irányban
• Turcite-B® (teflon) bevonatú 1 db V alakú és 1 db lapos csúszó vezetékek – a hossz irányban
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak,
• Teljesen zárt főorsó burkolt a maximális élettartamért.
• Fűggőleges és keresztirányban előfeszített precíziós golyósorsók.
Betűjelek a megfelelő gép kiválasztásához :
Példa megnevezés: PFG-C 50100 AHR
• AH széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás és kézi fogásvétel
• AHR széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás
AC szervomotorral szerelt függőleges mozgás
PLC vel programozható automata fogásvételi funkcióval ( AD5-ös opció)
• C szériák Kereszt előtolás szilárdtest relével állítható,
Hosszirány szenzorral szerelt,
Függőlegesen AC szervo motorral ( AHR széria)
15 percenként kenőciklusok
Alaptartozékok:
• Köszörűkő
• Felfogató tárcsa
• Korongszerelő szerszám
• Korong kiegyensúlyozó tengely és talp
• Gyémánt koronglehúzó
• Kézi működtetésű kőlehúzó készülék
• Szintező talpak
• Kezelő szerszámok
• Munkalámpa
• Angol gépkönyv
• CE minősítés
• Optimális gépfelépítés – öntöttvas gépágy,
• A főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú dupla V alakú csúszó vezetékek – a kereszt irányban
• Turcite-B® (teflon) bevonatú 1 db V alakú és 1 db lapos csúszó vezetékek – a hossz irányban
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak,
• Teljesen zárt főorsó burkolt a maximális élettartamért.
• Fűggőleges és keresztirányban előfeszített precíziós golyósorsók.
Betűjelek a megfelelő gép kiválasztásához :
Példa megnevezés: PFG-C 50100 AHR
• AH széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás és kézi fogásvétel
• AHR széria Hidraulikus hosszmozgatás , automatikus keresztmozgatás
AC szervomotorral szerelt függőleges mozgás
PLC vel programozható automata fogásvételi funkcióval ( AD5-ös opció)
• C szériák Kereszt előtolás szilárdtest relével állítható,
Hosszirány szenzorral szerelt,
Függőlegesen AC szervo motorral ( AHR széria)
15 percenként kenőciklusok
Alaptartozékok:
• Köszörűkő
• Felfogató tárcsa
• Korongszerelő szerszám
• Korong kiegyensúlyozó tengely és talp
• Gyémánt koronglehúzó
• Kézi működtetésű kőlehúzó készülék
• Szintező talpak
• Kezelő szerszámok
• Munkalámpa
• Angol gépkönyv
• CE minősítés
| Gép típus | PE-PFG 50100AHR |
| Cikkszám | PE-PFG 50100AHR |
| Asztal méret hossz x szélesség mm (work table dimension) | 500 x 1000 |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 550 mm |
| Keresztirányú előtolás Y ( table feed Y) | 20 mm/löket |
| Keresztirányú gyorsmenet Y (table rapid Y) | 900 m/min |
| Kőszörükő mérete (grinding wheel dim.) | 405 mm |
| Asztal terhelhetőség (max part. weight) | 800 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 3,7 |
| Gép hossz (L=Machine lenght) | 3760 mm |
| Gép szélesség (W=Machine widht) | 2300 mm |
| Gép magasság (H=Machine height) | 2280 mm |
| Gép súly (machine weight) | 6000 kg |
| Gép tömeg (Machine weight) | 6000 kg |
