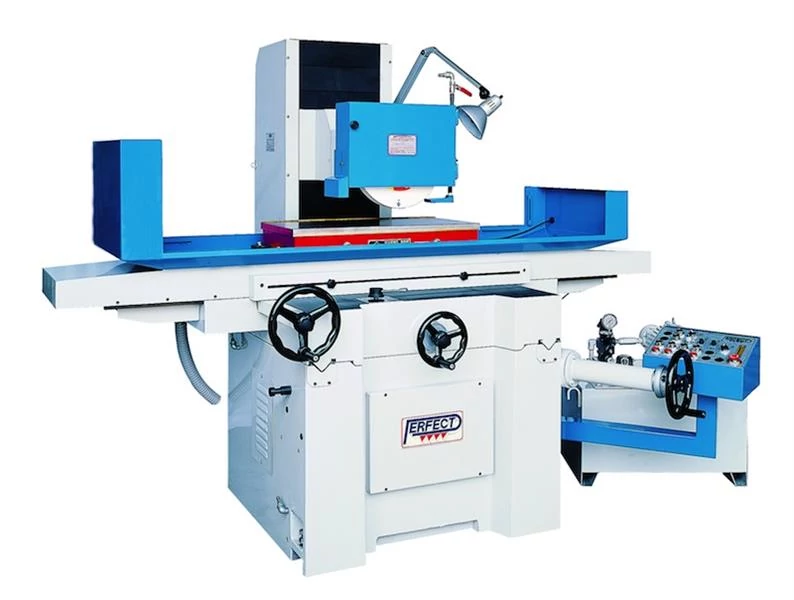

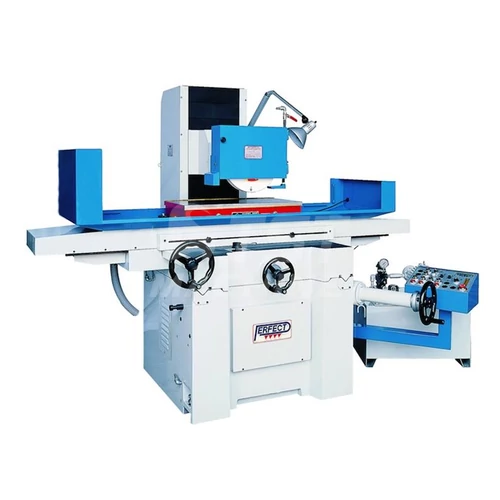

PFG-1545 AH Függőleges síkköszörű gép
Leírás és Paraméterek
Jellemzői:
Hidraulikus hosszirányú ,automata keresztirányú mozgatás , kézi fogásvétel
• Optimális gépfelépítés – öntöttvas gépágy, a főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú csúszó vezetékek – az X és Z tengelyeken.
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak, teljesen zárt főorsó burkolt a maximális élettartamért.
• Automatikus függőleges előtolás (opció) – könnyíti meg a gép kezelését.
• Választható AD5 kiegészítés – mindhárom tengely automatikus előtolással rendelkezik, ezáltal a gép kezelése még kényelmesebbé válik.
Alap tartozékok:
-Köszörű korong 180x 13x 31.75 (1db)
-Korong felfogató tárcsa (1db)
-Korong kiegyensúlyozó tengely és állvány
-Gyémánt koronglehúzó
-Szintező készlet a gép telepítéséhez
-kezelőszerszámok
-munkatér világítás
-angol nyelvű kezelés utasítás
Hidraulikus hosszirányú ,automata keresztirányú mozgatás , kézi fogásvétel
• Optimális gépfelépítés – öntöttvas gépágy, a főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú csúszó vezetékek – az X és Z tengelyeken.
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak, teljesen zárt főorsó burkolt a maximális élettartamért.
• Automatikus függőleges előtolás (opció) – könnyíti meg a gép kezelését.
• Választható AD5 kiegészítés – mindhárom tengely automatikus előtolással rendelkezik, ezáltal a gép kezelése még kényelmesebbé válik.
Alap tartozékok:
-Köszörű korong 180x 13x 31.75 (1db)
-Korong felfogató tárcsa (1db)
-Korong kiegyensúlyozó tengely és állvány
-Gyémánt koronglehúzó
-Szintező készlet a gép telepítéséhez
-kezelőszerszámok
-munkatér világítás
-angol nyelvű kezelés utasítás
| Gép típus | PFG-1545 AH |
| Cikkszám | PE-PFG-1545 AH |
| Digitális kijelző van/ nincs ( DRO) | opció |
| Előtolás módja: kézi / X-Y előtolás / X-Y-Z előtolás (Feed :man. / X-Y / X-Y-Z ) | Automata mindkét tengelyen- Hidraulikus |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | csúszóvezetékes |
| Asztal méret hossz x szélesség mm (work table dimension) | 150 x 450 |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 450 mm |
| Keresztirányú előtolás Y ( table feed Y) | 12 mm/löket |
| Keresztirányú gyorsmenet Y (table rapid Y) | 1100 m/min |
| Függőleges gyorsmenet Z (grinding wheel vertical rapid Z) | 350 mm/min |
| Kőszörükő mérete (grinding wheel dim.) | 180 mm |
| Asztal terhelhetőség (max part. weight) | 144 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 1,48 |
| Gép hossz (L=Machine lenght) | 2100 mm |
| Gép szélesség (W=Machine widht) | 1300 mm |
| Gép magasság (H=Machine height) | 1700 mm |
| Gép súly (machine weight) | 900 kg |
| Gép tömeg (Machine weight) | 900 kg |
