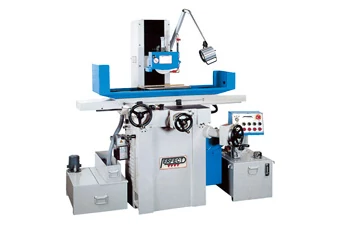

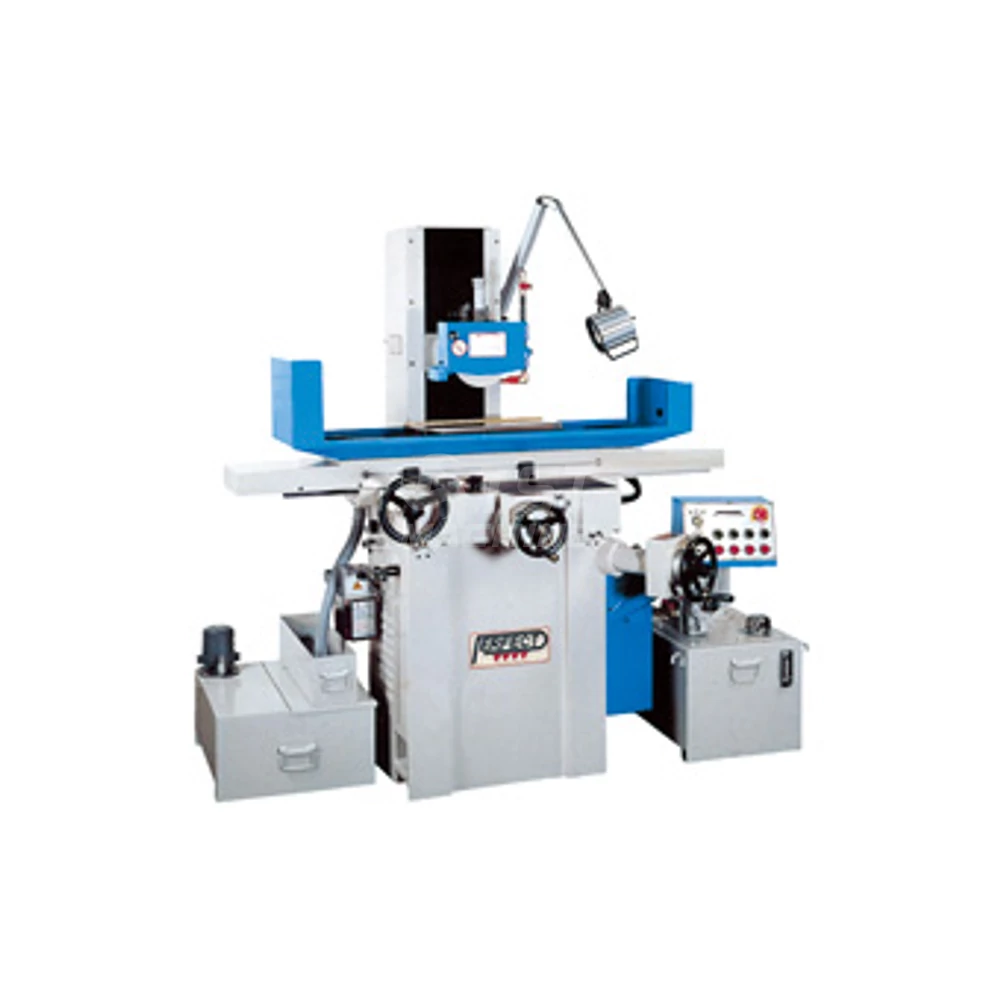

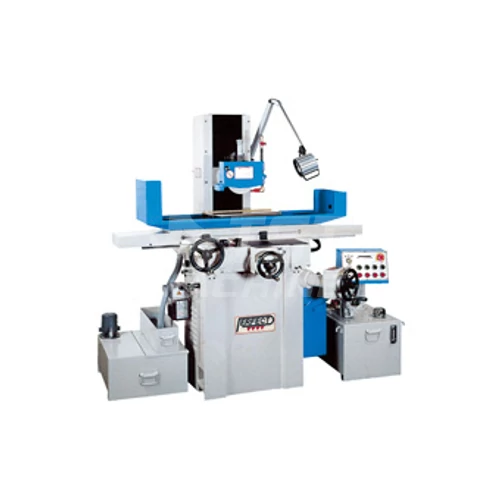

PFG-2045AH Síkköszörű gép
Leírás
Jellemzői:
Hidraulikus hosszirányú , automata keresztirányú mozgatás , kézi fogásvétel
• Optimális gépfelépítés – öntöttvas gépágy, a főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú csúszó vezetékek – az X és Z tengelyeken.
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak, teljesen zárt főorsó burkolt a maximális élettartamért.
• Automatikus függőleges előtolás (opció) – könnyíti meg a gép kezelését.
• Választható AD5 kiegészítés – mindhárom tengely automatikus előtolással rendelkezik, ezáltal a gép kezelése még kényelmesebbé válik.
Alap tartozékok:
-Köszörű korong (1db)
-Korong felfogató tárcsa (1db)
-Korong kiegyensúlyozó tengely és állvány
-Gyémánt koronglehúzó
-Szintező készlet a gép telepítéséhez
-kezelőszerszámok
-munkatér világítás
-angol nyelvű kezelés utasítás
Opciók:
permanens mágneses asztal 200x450 mm-es
permanens mágneses asztal 200x450 mm-es finom osztású
elektromágneses asztal 200x450 mm-es
elektromágneses asztal 200x450 mm-es finom osztású
autom. Demagnetizáló 5 A-s
hűtőrendszer
ködleválasztó rendszer
hűtő/ködleválasztó rendszer
mágneses szeparátor és hűtőrendszer MCA-20
auto. papírszűrő és hűtőrendszer PFA-20
auto. papírszűrő mágneses szeparátorral és hűtőrendszer MPFA-20
kézi párhuzamos koronglehúzó
golyósorsó a keresztirányú előtoláshoz
mikro keresztelőtolás
mikro függőleges előtolás
autom. függőleges mozgatás AD5 NC az AH típushoz
korongfelfogó tüske
Hidraulikus hosszirányú , automata keresztirányú mozgatás , kézi fogásvétel
• Optimális gépfelépítés – öntöttvas gépágy, a főbb részegységek a véges elemes módszer segítségével maximális merevségűre lettek tervezve.
• Turcite-B® (teflon) bevonatú csúszó vezetékek – az X és Z tengelyeken.
• Precíziós előfeszített főorsó felépítés – 2µm pontosság, P4 pontossági osztályú csapágyak, teljesen zárt főorsó burkolt a maximális élettartamért.
• Automatikus függőleges előtolás (opció) – könnyíti meg a gép kezelését.
• Választható AD5 kiegészítés – mindhárom tengely automatikus előtolással rendelkezik, ezáltal a gép kezelése még kényelmesebbé válik.
Alap tartozékok:
-Köszörű korong (1db)
-Korong felfogató tárcsa (1db)
-Korong kiegyensúlyozó tengely és állvány
-Gyémánt koronglehúzó
-Szintező készlet a gép telepítéséhez
-kezelőszerszámok
-munkatér világítás
-angol nyelvű kezelés utasítás
Opciók:
permanens mágneses asztal 200x450 mm-es
permanens mágneses asztal 200x450 mm-es finom osztású
elektromágneses asztal 200x450 mm-es
elektromágneses asztal 200x450 mm-es finom osztású
autom. Demagnetizáló 5 A-s
hűtőrendszer
ködleválasztó rendszer
hűtő/ködleválasztó rendszer
mágneses szeparátor és hűtőrendszer MCA-20
auto. papírszűrő és hűtőrendszer PFA-20
auto. papírszűrő mágneses szeparátorral és hűtőrendszer MPFA-20
kézi párhuzamos koronglehúzó
golyósorsó a keresztirányú előtoláshoz
mikro keresztelőtolás
mikro függőleges előtolás
autom. függőleges mozgatás AD5 NC az AH típushoz
korongfelfogó tüske
Paraméterek
| Gép típus | PFG-1545 AH hagyományos síkköszörűgép |
| Cikkszám | PE-PFG-1545 AH |
| Digitális kijelző van/ nincs ( DRO) | opció |
| Gép súly (machine weight) | 1350 kg |
| Előtolás módja: kézi / X-Y előtolás / X-Y-Z előtolás (Feed :man. / X-Y / X-Y-Z ) | Automata hossz és kereszt kézi függőleges |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | V görgős + csúszó |
| Asztal méret hossz x szélesség mm (work table dimension) | 250 x 500 |
| Hosszirányú löket ( X longitudinal travel) | 500 mm |
| Keresztirányú löket ( Y cross travel) | 250 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 500 mm |
| Hosszirányú előtolás (table feed X) | 25 m/min |
| Keresztirányú előtolás Y ( table feed Y) | 12 mm/löket |
| Hosszirányú gyorsmenet X (table rapid X) | 25 m/min |
| Keresztirányú gyorsmenet Y (table rapid Y) | 0.9 m/min |
| Függőleges kézi fogásvétel osztása (scale ring division Z) | 0.02 mm/oszt |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 180x13x31,75 |
| Kőszörükő mérete opció D x d x v (grinding wheel dim.op) | 200x20x31,75 |
| Asztal terhelhetőség (max part. weight) | 250 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 2 |
| Gép hossz (L=Machine lenght) | 2100 mm |
| Gép szélesség (W=Machine widht) | 1200 mm |
| Gép magasság (H=Machine height) | 1700 mm |
