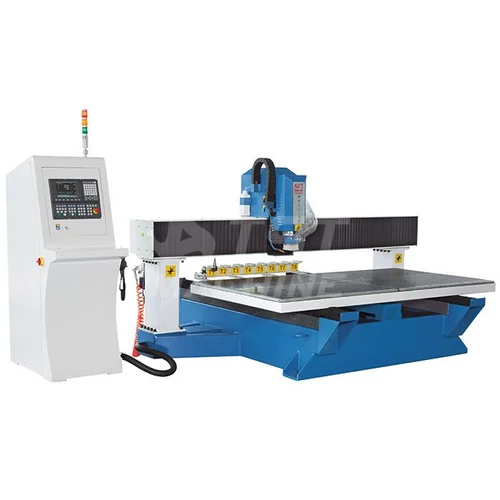

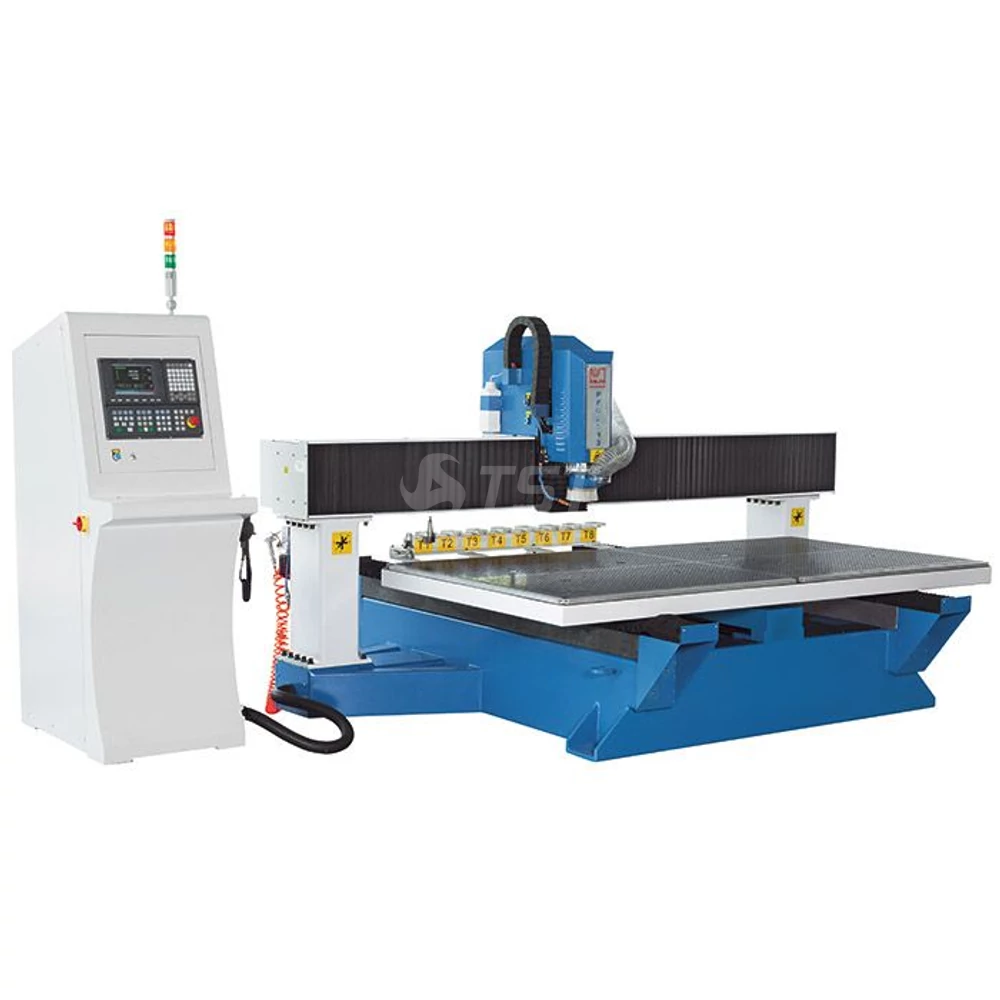

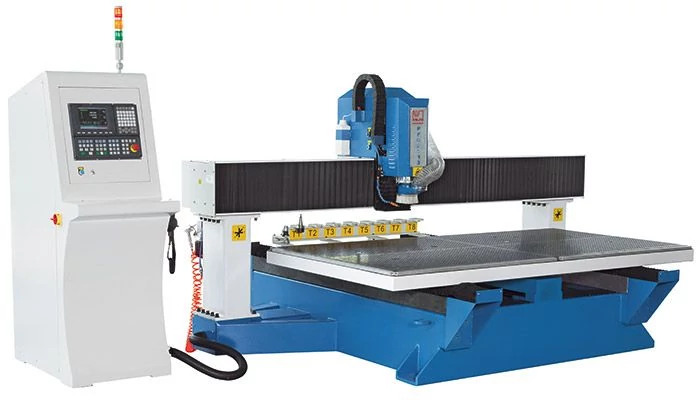

PFG 2513 Függőleges marógép
Leírás és Paraméterek
- Masszív építésmód, rögzített híddal és tengelyhez igazított munkaasztallal
- A gép vázához felhasznált természetes, precízen megmunkált gránit nagy pontosságot és stabilitást biztosít, ez a különleges anyag teljes mértékben ellenáll a korróziónak, savaknak és lúgos oldatoknak
- Nagy teljesítményű vákuumszivattyú biztosítja a munkadarab határozott rögzítését a munkaasztalon
- Kiváló minőségű 7.5/9kW-os motor (mely Európában készült) biztosít széles fordulatszámtartományt és pneumatikus szerszámrögzítést
- Kerámia csapágyazás a szerszám befogónál és erős léghűtés, a karbantartásmentes, különösen tartós működésért
- A lineáris, 8 állásos szerszámcserélő egyszerű felépítésű, a rövid utak és a gyorsabb szerszámcsere érdekében
- Mindhárom tengelyt csúszóvezetékkel és előfeszített golyósorsókkal látták el, növelve a pontosságot, a hatékonyságot és a különösen nagy merevséget
- Syntec vezérlő, amit a megmunkálásban nyújtott teljesítménye és tartóssága miatt széles körben használnak világszerte
- Szerszámhosszmérő, mely leegyszerűsíti a gép beállítását, időt spórol és megnöveli a gyártási pontosságot
- Nagyon hatékony hűtőlevegő fújó rendszer, a szerszámok és a munkadarab lehűtéséhez
Vezérlés
- Gyors programtovábbítás Etherneten keresztül
- Gyártástörténet, melyben elérhető az utolsó 100 folyamat
- Előreolvasási sebesség, több mint 300 blokkal
- Online funkciók
- Figyelmeztetési történet (Alarm History), 200 jelzésig
- Windows alapú CE szoftver
- Szervízintervallum emlékeztető és géplezárási funkció
- Zárt láncú Syntec CNC vezérlő
- Csatlakoztatható bármilyen impulzus bemenet alapú szervohajtás
- HSHP paraméterek
Alapfelszereltség
- 8 állásos szerszámcserélő
- Patron tokmány ISO 30 (DIN 69871)
- ER patron készlet (3/4/6/8/12 mm)
- Szerszámhossz mérő eszköz
- Syntec vezérlés
- Főorsó motor 7.5/9kW
- Húzócsavar (DIN 69872)
- Vákuum szorító lemez
- Vákuum szivattyú
- Hűtőlevegő fújó rendszer
- Üzemelési eszközök
- Felhasználói kézikönyv angol nyelven
- A gép vázához felhasznált természetes, precízen megmunkált gránit nagy pontosságot és stabilitást biztosít, ez a különleges anyag teljes mértékben ellenáll a korróziónak, savaknak és lúgos oldatoknak
- Nagy teljesítményű vákuumszivattyú biztosítja a munkadarab határozott rögzítését a munkaasztalon
- Kiváló minőségű 7.5/9kW-os motor (mely Európában készült) biztosít széles fordulatszámtartományt és pneumatikus szerszámrögzítést
- Kerámia csapágyazás a szerszám befogónál és erős léghűtés, a karbantartásmentes, különösen tartós működésért
- A lineáris, 8 állásos szerszámcserélő egyszerű felépítésű, a rövid utak és a gyorsabb szerszámcsere érdekében
- Mindhárom tengelyt csúszóvezetékkel és előfeszített golyósorsókkal látták el, növelve a pontosságot, a hatékonyságot és a különösen nagy merevséget
- Syntec vezérlő, amit a megmunkálásban nyújtott teljesítménye és tartóssága miatt széles körben használnak világszerte
- Szerszámhosszmérő, mely leegyszerűsíti a gép beállítását, időt spórol és megnöveli a gyártási pontosságot
- Nagyon hatékony hűtőlevegő fújó rendszer, a szerszámok és a munkadarab lehűtéséhez
Vezérlés
- Gyors programtovábbítás Etherneten keresztül
- Gyártástörténet, melyben elérhető az utolsó 100 folyamat
- Előreolvasási sebesség, több mint 300 blokkal
- Online funkciók
- Figyelmeztetési történet (Alarm History), 200 jelzésig
- Windows alapú CE szoftver
- Szervízintervallum emlékeztető és géplezárási funkció
- Zárt láncú Syntec CNC vezérlő
- Csatlakoztatható bármilyen impulzus bemenet alapú szervohajtás
- HSHP paraméterek
Alapfelszereltség
- 8 állásos szerszámcserélő
- Patron tokmány ISO 30 (DIN 69871)
- ER patron készlet (3/4/6/8/12 mm)
- Szerszámhossz mérő eszköz
- Syntec vezérlés
- Főorsó motor 7.5/9kW
- Húzócsavar (DIN 69872)
- Vákuum szorító lemez
- Vákuum szivattyú
- Hűtőlevegő fújó rendszer
- Üzemelési eszközök
- Felhasználói kézikönyv angol nyelven
| Gép típus | PFG 2513 Függőleges megmunkálóközpont |
| Cikkszám | K-171960 |
| Vezérlés típusa (controller type) | Syntec |
| Asztal hossz (Table length) | 2500 mm |
| Asztal szélesség (Table width) | 1300 mm |
| Max. teljesítmény (Spindle motor) | 9 kW |
| Szerszámtár férőhely (Too storag capacity) | 8 db |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 7 |
| Előtolás (Feed rate) | 1800 mm/min |
| Gyorsmenet ( rapid feed) | 10000 mm/sec |
| Gép magasság (Machine height) | 2000 mm |
| Gép szélesség (Machine width) | 2200 mm |
| Gép hossz (Machine lenght) | 3200 mm |
| Gép súly (machine weight) | 2500 kg |
