Leírás és Paraméterek

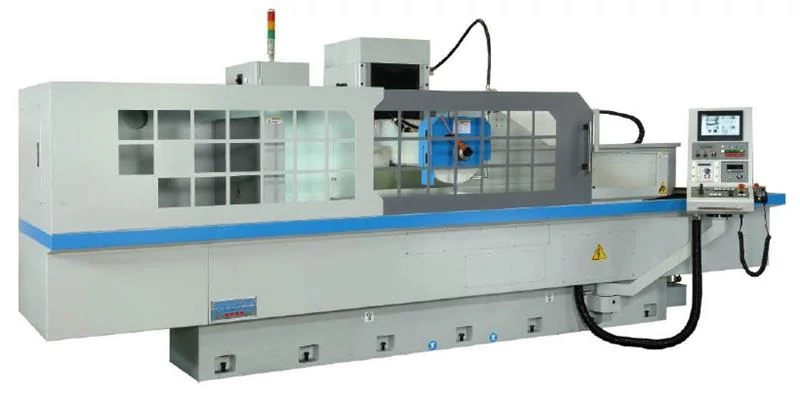

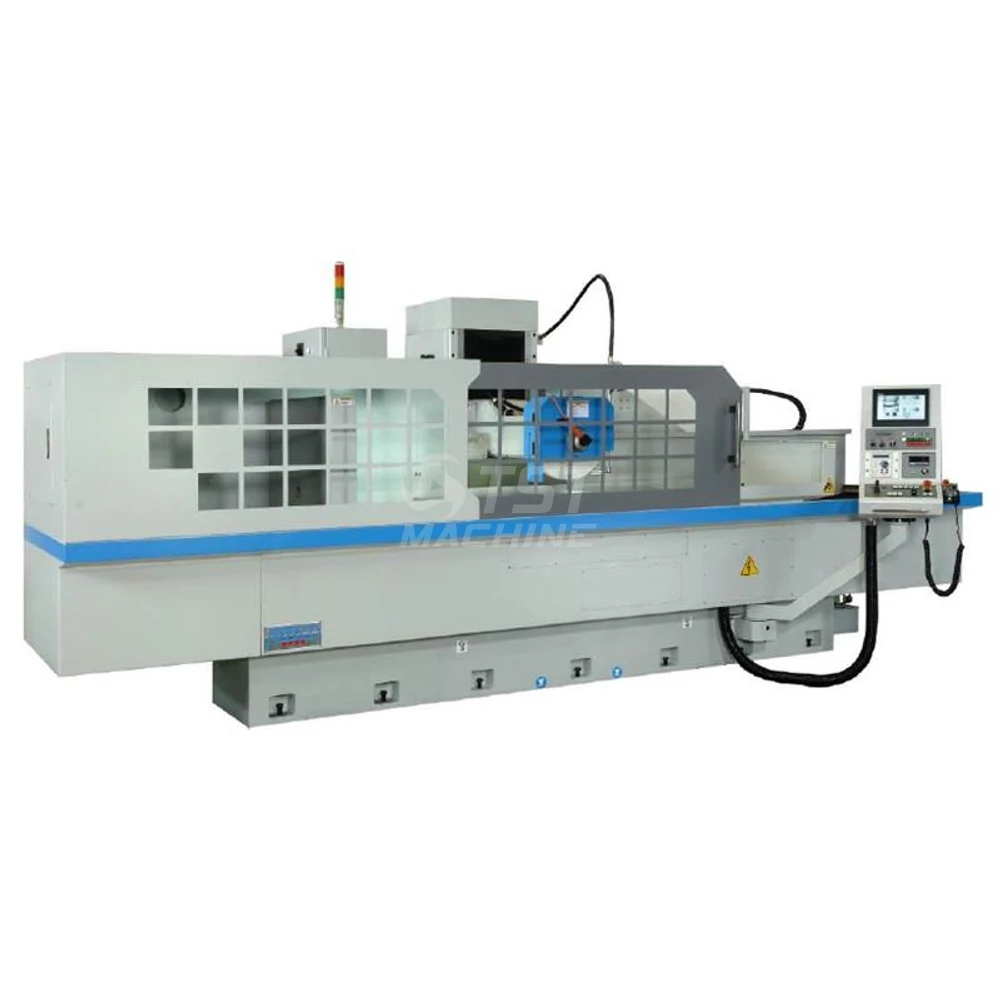

PFG-70150 Állványos síkköszörűgép (Column type) éríntőképernyővel
ADP adaptív vezérléssel ellátott Perfect köszörűk jellemzői:
• Optimalizált felépítés,
• Végeselem számítással (FEA) méretezett öntvény szerkezet
• feszültségmentesített szerkezeti elemek
• Turcite-B bevonattal ellátott vezetékek hossz és függőleges irányban
• A főorsó futáspontossága 2 mikron
• Preciziós előtolás a függőleges tengelyen görgős vezeték+ nagypontosságú golyósorsó
• Proporcionális szeleppel fokozatmentesen szabályozható asztal sebesség
• AC szervomotorral és elektromos kézikerékkel ellátott kereszt és függőleges mozgás
• Kereszt irányú löket állítás joystickes vezérléssel
• 10” os LCD érintőképernyős kezelőfelület Grafikus HDMI megjelenítés
• Részben zárt burkolat (jobb oldalt nyitott)
• Inverterrel állítható orsó fordulatszám
• 2 tengelyes digitális kijelzés ( kereszt és függőleges)
• NC vezérlésű automata kő lehúzás és kompenzáció ( asztalra szerelt)
• Köszörülési módok: sík, cikk-cakk, horony, több horony
• teljesen zárt burkolat (opcionális)
• automata kiegyensúlyozás (opcionális)
ADP adaptív vezérléssel ellátott Perfect köszörűk jellemzői:
• Optimalizált felépítés,
• Végeselem számítással (FEA) méretezett öntvény szerkezet
• feszültségmentesített szerkezeti elemek
• Turcite-B bevonattal ellátott vezetékek hossz és függőleges irányban
• A főorsó futáspontossága 2 mikron
• Preciziós előtolás a függőleges tengelyen görgős vezeték+ nagypontosságú golyósorsó
• Proporcionális szeleppel fokozatmentesen szabályozható asztal sebesség
• AC szervomotorral és elektromos kézikerékkel ellátott kereszt és függőleges mozgás
• Kereszt irányú löket állítás joystickes vezérléssel
• 10” os LCD érintőképernyős kezelőfelület Grafikus HDMI megjelenítés
• Részben zárt burkolat (jobb oldalt nyitott)
• Inverterrel állítható orsó fordulatszám
• 2 tengelyes digitális kijelzés ( kereszt és függőleges)
• NC vezérlésű automata kő lehúzás és kompenzáció ( asztalra szerelt)
• Köszörülési módok: sík, cikk-cakk, horony, több horony
• teljesen zárt burkolat (opcionális)
• automata kiegyensúlyozás (opcionális)
| Gép típus | PFG 70150ADP Automata síkköszörűgép érintőképernyővel |
| Cikkszám | PE-PFG 70150ADP |
| Digitális kijelző van/ nincs ( DRO) | van |
| Előtolás módja: kézi / X-Y előtolás / X-Y-Z előtolás (Feed :man. / X-Y / X-Y-Z ) | Hossz irány hidraulikus kereszt és függőleges irány AC szervo motorral |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | V görgős + csúszó |
| Asztal méret hossz x szélesség mm (work table dimension) | 700x1500 |
| Hosszirányú löket ( X longitudinal travel) | 1500 mm |
Keresztirányú löket ( Y cross travel)
|
700 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 600 mm |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 405x50x127 |
| Asztal terhelhetőség (max part. weight) | 1400 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 10 |
| Gép hossz (L=Machine lenght) | 6200 mm |
| Gép szélesség (W=Machine widht) | 3850 mm |
| Gép magasság (H=Machine height) | 2040 mm |
| Gép súly (machine weight) | 8700 kg |
