Leírás és Paraméterek
Az AH széria jellemzője a hidraulikus hosszirányú előtolás, az automatikus keresztirányú és a kézi függőleges fogásvétel
A CL széria jellemzője a 14"-os köszörűkő és a 3,7kW-os motor
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Alapfelszereltség:
Köszörűkő: 350x13x31,75mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven
A CL széria jellemzője a 14"-os köszörűkő és a 3,7kW-os motor
Optimalizált szerkezeti felépítés
Magas minőségű öntöttvasból készült gépelemek a kiemelkedő szerkezeti merevségért
A tervezésnél figyelembe vették az alkatrészeket érő erőhatásokat, így az eredmény egy kiemelkedően merev és stabil berendezés, mely nagy megmunkálási pontossággal rendelkezik
Precíziós kőorsó
P4 osztályú, ferdehatásvonalú görgős csapágyazással ellátott kőorsó, mely 2 mikronos kifutási pontossággal rendelkezik
Zárt felépítésű, kenéssel ellátott orsóház, ami nagy pontosságot biztosít az alkatrész teljes élettartama során
Turcite-B bevonatú csúszóvezetékek
Pontos és stabil mozgás az X és Z tengelyen, mivel a csúszóvezeték Turcite-B bevonattal rendelkezik
Alapfelszereltség:
Köszörűkő: 350x13x31,75mm
Kő felfogó tárcsa
Tárcsalehúzó
Korong kiegyensúlyozó tengely és állvány
Gyémánt koronglehúzó
Szintező készlet
Kezelőszerszámok
Munkalámpa
Kezelési kézikönyv angol nyelven

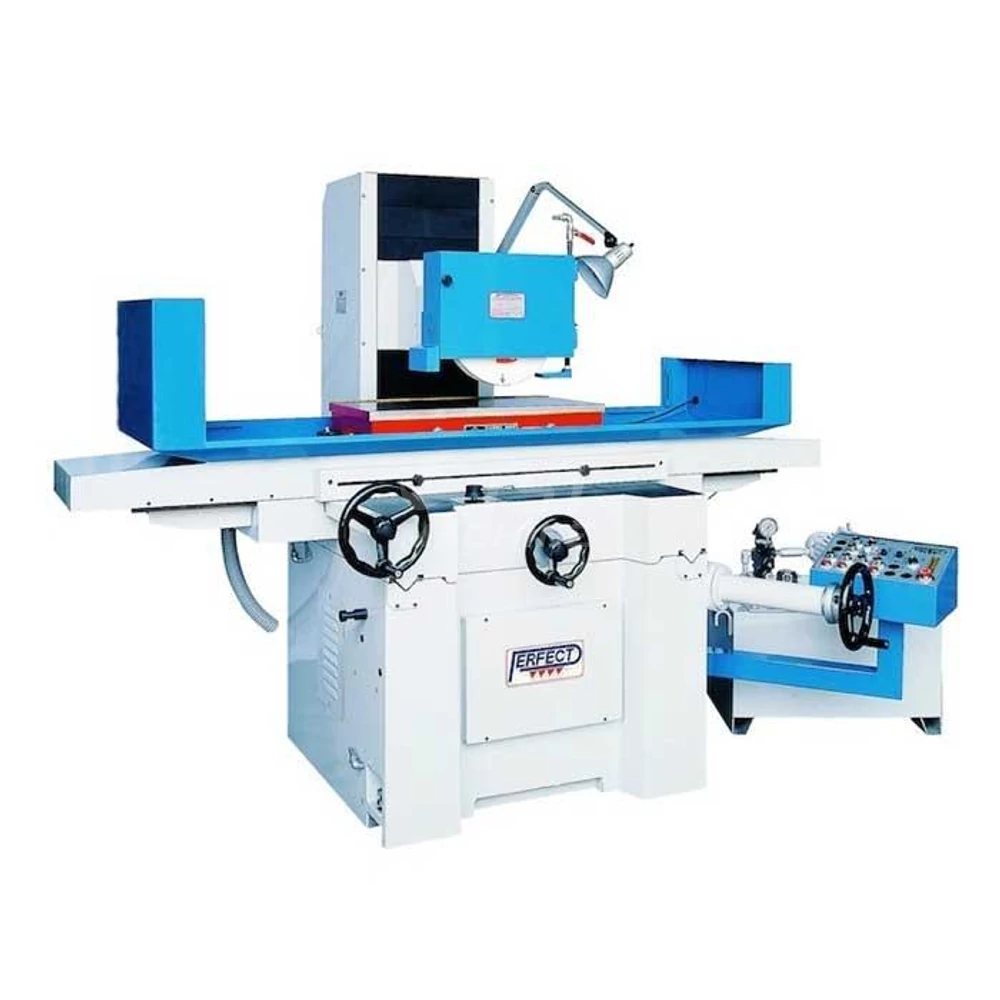

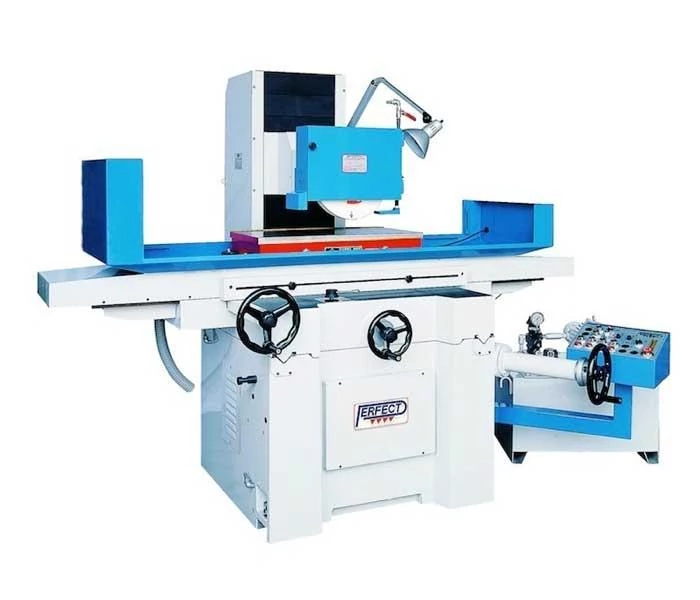

| Gép típus | PFG-2550AH Síkköszörű |
| Cikkszám | PE-PFG 2550AH |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | csúszóvezetékes |
| Asztal méret hossz x szélesség mm (work table dimension) | 500x250 |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 500 mm |
| Kőszörükő mérete D x d x v (grinding wheel dim.) | 350x13x31,75 |
| Asztal terhelhetőség (max part. weight) | 250 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 3,7 |
| Gép hossz (L=Machine lenght) | 2300 mm |
| Gép szélesség (W=Machine widht) | 1580 mm |
| Gép magasság (H=Machine height) | 2200 mm |
| Gép súly (machine weight) | 1500 kg |
