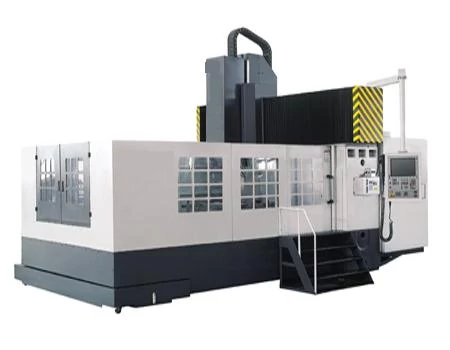

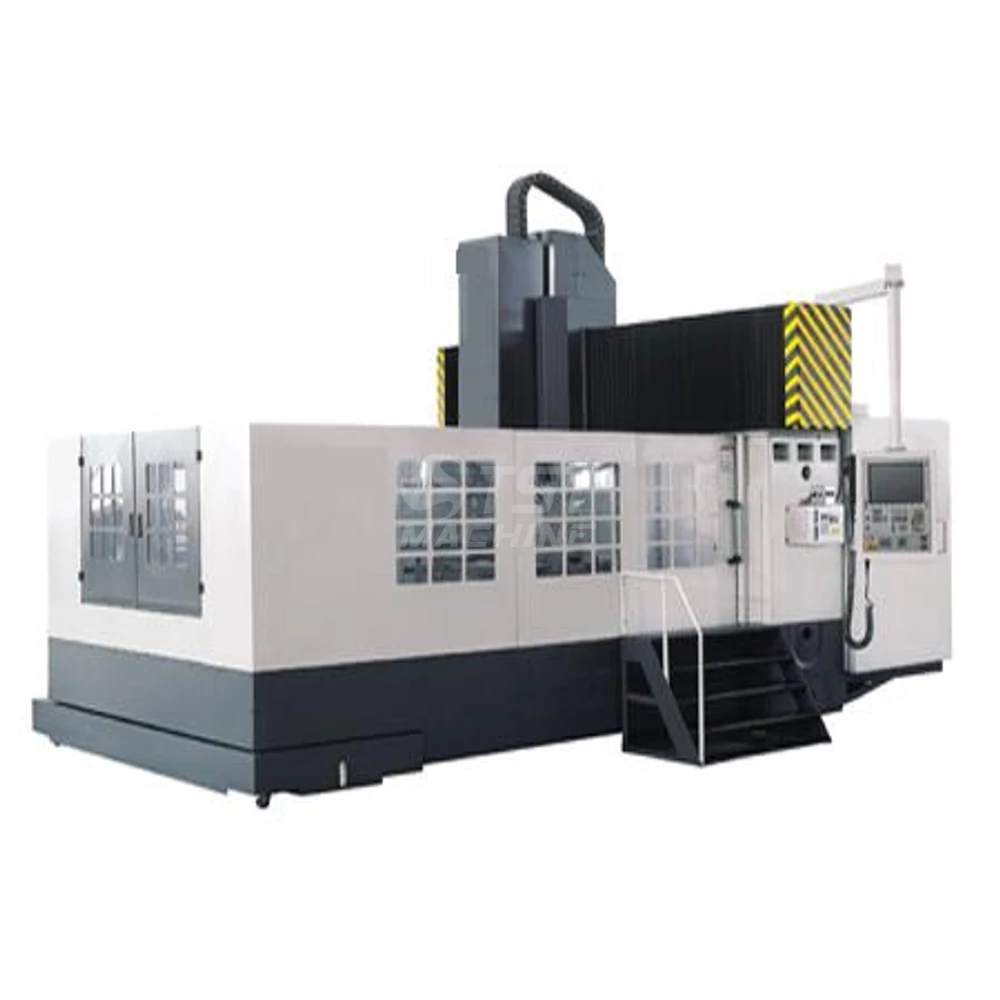

PM1640A CNC függőleges- és vízszintesfejes portálmarógép
Eastern servce groupLeírás
PM1640A CNC portálmarógépek általános bemutatása:
• A vízszintes 2 tengelyes CNC maróórsó a speciálisan merevített jobb oldali oszlopon kapott helyet .
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• HIWIN előfeszített golyósorsók és FANUC szervomotor dinamikus mozgást biztosítanak mindhárom tengelyen előtolásban és gyorsmenetben egyaránt.
• Az asztal kemény felfogató felülete nagy biztonságot nyújt a mechanikai sérülések elkerülésére a nagyméretű alkatrészek ki berakodása során
• Erőteljes nagynyomatékú főorsó 18,5/22 kW teljesítményű .
• Mindkét főorsó nyomatéka ZF gyártmányú előtéthajtóművel akár 450 Nm-ig növelhető
• A gép hosszú távú megbízható működéshez szükséges legfontosabb alkatrészek Németországban és Tajvanon készültek
• A szerszámgé hűtött főorsó csapágyazással készül, mely hő stabilitást eredményez nagyméretű munkadarabok hosszantartó megmunkálása során.
• Az optimális forgácseltávolításhoz a nagyteljesítményű hűtő / forgácslemosó rendszer és opcionálisan rendelhető forgácskotró berendezés tartozik
• A vízszintes szánvezetékeket rozsdamentes teleszkópos burkolatelemek védik a mechanikai szennyeződésektől.
• Többoldalas megmunkálás érdekében a gép opcionálisan szabadon állítható univerzális fejjel vagy fix pozíciójú szögfejjel is rendelhető.
• Az automatikus központi kenőrendszer biztosítja minden alkatrész a megbízható kenéstét
Alap tartozékok:
• FANUC 0MD CNC vezérlés magyar nyelvű kezelőfelülettel
• elektromos kézi kerék
• osztott kezelőpanel
• 24 helyes szerszámcserélő ( Opcionálisa 30-80 férőhely)
• hőcserélővel ellátott elektromos szekrény
• levegős forgácseltávolító pisztoly
• automatikus központi kenőrendszer
• LED munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
• magyar nyelvű programozási leírás
Opcionális tartozékok:
• ZF típusú fogaskerék hajtómű
• Szabadon állítható univerzális marófej
• Fix pozíciójú szögfej
• SINUMERIK 828D CNC vezérlés
• orsón keresztüli hűtés
1 Függőleges és vízszintes orsó ( BT50-190) POSA, Taiwan
2 Lineáris görgős vezetésk (X/Y/V/W—Axis) HIWIN, Taiwan
3 Golyósorsók ( X/Y/Z/V/W—Axis) HIWIN, Taiwan
4 Csapágyazás NSK, Japán
5 Kenőrendszer BIJUR, Nanjing
6 Szerszámtár GIFU, Taiwan
7 Hűtővíz rendszer STAIRS, Taiwan
8 2 fokozatú hajtóműház mindkét orsón ( 2K250) ZF, Germany
9 Olaj hűtő WEXTEN, Taiwan
10 NC vezérlés FANUC 0i-MD
11 Fő elektromos komponensek SCHNEIDER
• A vízszintes 2 tengelyes CNC maróórsó a speciálisan merevített jobb oldali oszlopon kapott helyet .
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• HIWIN előfeszített golyósorsók és FANUC szervomotor dinamikus mozgást biztosítanak mindhárom tengelyen előtolásban és gyorsmenetben egyaránt.
• Az asztal kemény felfogató felülete nagy biztonságot nyújt a mechanikai sérülések elkerülésére a nagyméretű alkatrészek ki berakodása során
• Erőteljes nagynyomatékú főorsó 18,5/22 kW teljesítményű .
• Mindkét főorsó nyomatéka ZF gyártmányú előtéthajtóművel akár 450 Nm-ig növelhető
• A gép hosszú távú megbízható működéshez szükséges legfontosabb alkatrészek Németországban és Tajvanon készültek
• A szerszámgé hűtött főorsó csapágyazással készül, mely hő stabilitást eredményez nagyméretű munkadarabok hosszantartó megmunkálása során.
• Az optimális forgácseltávolításhoz a nagyteljesítményű hűtő / forgácslemosó rendszer és opcionálisan rendelhető forgácskotró berendezés tartozik
• A vízszintes szánvezetékeket rozsdamentes teleszkópos burkolatelemek védik a mechanikai szennyeződésektől.
• Többoldalas megmunkálás érdekében a gép opcionálisan szabadon állítható univerzális fejjel vagy fix pozíciójú szögfejjel is rendelhető.
• Az automatikus központi kenőrendszer biztosítja minden alkatrész a megbízható kenéstét
Alap tartozékok:
• FANUC 0MD CNC vezérlés magyar nyelvű kezelőfelülettel
• elektromos kézi kerék
• osztott kezelőpanel
• 24 helyes szerszámcserélő ( Opcionálisa 30-80 férőhely)
• hőcserélővel ellátott elektromos szekrény
• levegős forgácseltávolító pisztoly
• automatikus központi kenőrendszer
• LED munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
• magyar nyelvű programozási leírás
Opcionális tartozékok:
• ZF típusú fogaskerék hajtómű
• Szabadon állítható univerzális marófej
• Fix pozíciójú szögfej
• SINUMERIK 828D CNC vezérlés
• orsón keresztüli hűtés
1 Függőleges és vízszintes orsó ( BT50-190) POSA, Taiwan
2 Lineáris görgős vezetésk (X/Y/V/W—Axis) HIWIN, Taiwan
3 Golyósorsók ( X/Y/Z/V/W—Axis) HIWIN, Taiwan
4 Csapágyazás NSK, Japán
5 Kenőrendszer BIJUR, Nanjing
6 Szerszámtár GIFU, Taiwan
7 Hűtővíz rendszer STAIRS, Taiwan
8 2 fokozatú hajtóműház mindkét orsón ( 2K250) ZF, Germany
9 Olaj hűtő WEXTEN, Taiwan
10 NC vezérlés FANUC 0i-MD
11 Fő elektromos komponensek SCHNEIDER
Paraméterek
| Gép típus | PM1640 |
| Cikkszám | S-PM1640A |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris vezeték |
| Vezérlés típusa (controller type) | FANUC 0i-MD |
| További CNC tengely van/nincs (Addition CNC axis) | van |
| Asztal hossz (Table length) | 4000 mm |
| Mdb maximális magassága (Max. height of works piece) | 1200 mm |
| Asztal szélesség (Table width) | 1600 mm |
| Főorsó meghajtása ( Spindle drive) | ZF hajtómű |
| Fokozatok száma (Gear step) | 2 db |
| Max. teljesítmény (Spindle motor) | 22 kW |
| Max. nyomaték (Spindle torque) | 770 Nm |
| X-tengely gyorsmenet (Rapid feed X axis) | 12 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 12 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 8 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 4000 mm/min |
| Szerszámtár férőhely (Too storag capacity) | 32 db |
| Szerszámtár férőhely opció (Tool storage capacity option) | 24 db |
| Z1 löket (Z1 axis travel) | 500 mm |
| Y1 löket ( Y1 axis travel) | 500 mm |
| Pozicionálási pontosság (Positioning accuracy) | 0.022 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.012 mm |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828, |
| Vízszintes főorsó végződés (horizontal spindle mount ) | BT50 ZF fogaskerék hajtóművel |
| Vízszintes főorsó fokozat db / fordulat 1/min (Horizontal spindle speeds) | 4000 |
| Vízszintes főmotor teljesítmény (Horizontal main motor rating) | 22 kW |
| Hűtővízrendszer nyomása ( pressure of coolant system) | 4 Mpa |
| Gép magasság (Machine height) | 4800 mm |
| Gép szélesség (Machine width) | 5100 mm |
| Gép hossz (Machine lenght) | 10130 mm |
| Gép súly (machine weight) | 35000 kg |
