Leírás és Paraméterek

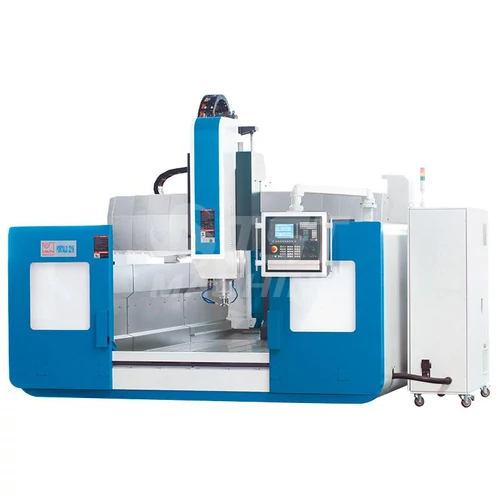

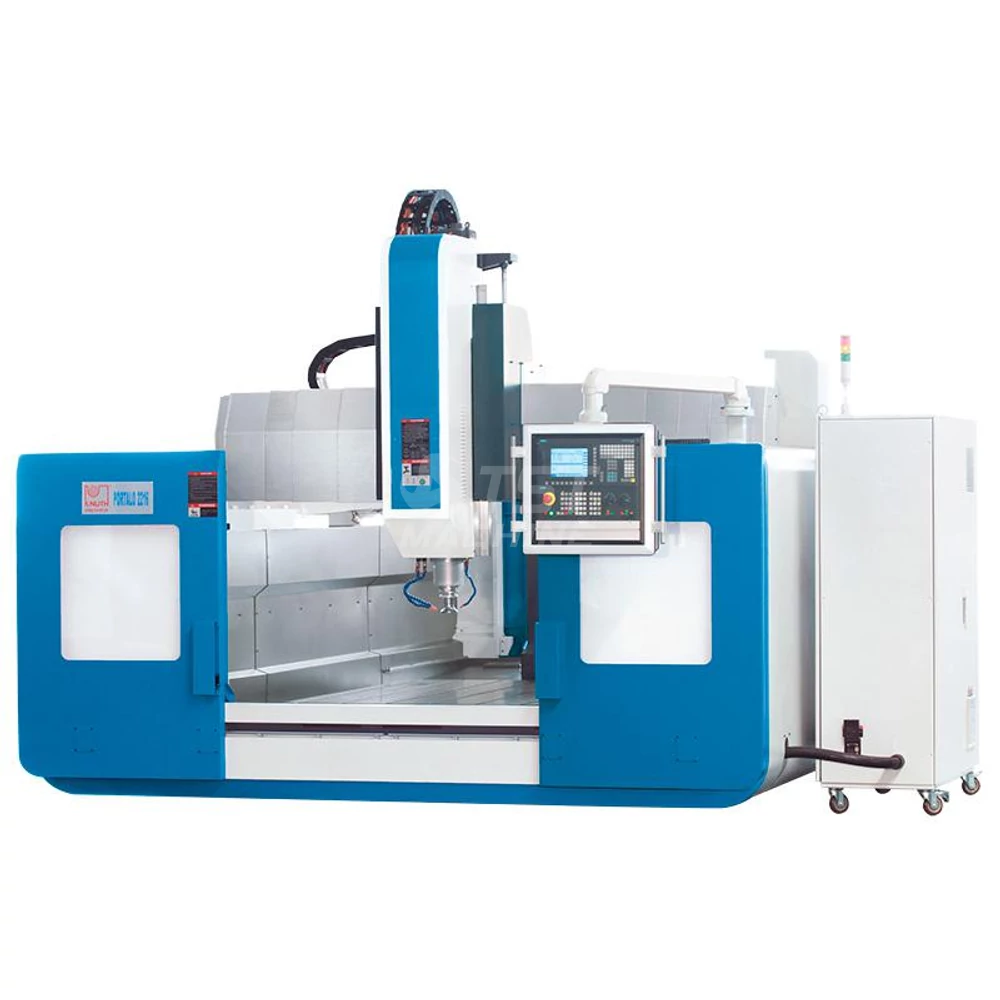

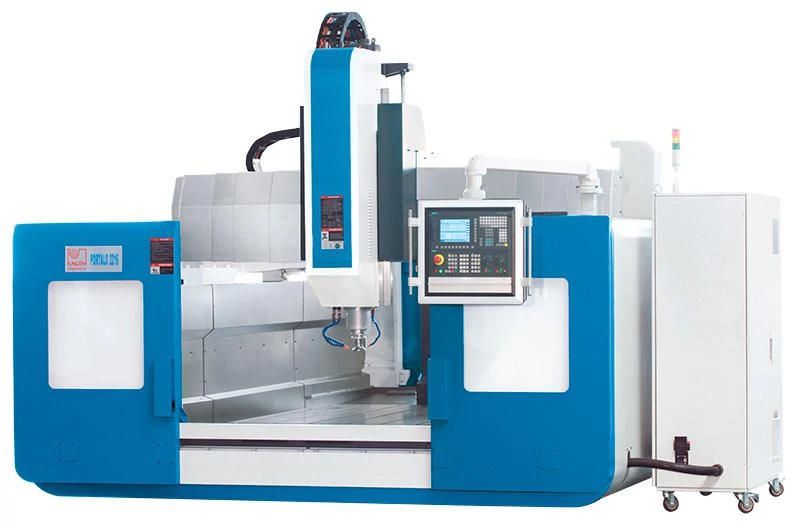

Portalo CNC portálmarógépek általános bemutatása:
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• A maróorsót is tartalmazó függőleges szánt kétoldali szinkronizált hajtású hídszerkezet nagypontossággal mozgatja a kívánt pozícióba .
• A főorsó rezgésstabilitást nagyméretű négyzetes edzett köszörült vezetékrendszer biztosítja.
• A fix telepítésű nagyon merev szerkezetű asztal akár négyzetméterenként 2 tonna terhelést is elbír
• NEFF előfeszített golyósorsók és a jól bevált Siemens szervomotor dinamikus mozgást biztosítanak mindhárom tengelyen előtolásban és gyorsmenetben egyaránt.
• Az asztal edzett felfogató felülete nagy biztonságot nyújt a mechanikai sérülések elkerülésére a nagyméretű alkatrészek ki berakodása során
• Erőteljes nagynyomatékú főorsó 12 kW teljesítményű míg a tengely szervomotorok 5,2 kW teljesítményűek
• A gép hosszú távú megbízható működéshez szükséges legfontosabb alkatrészek Németországban és Japánban készültek
• A szerszámgépcsalád minden tagja hűtött főorsó csapágyazással és orsón keresztüli hűtéssel készül, mely elengedhetetlenül fontos hő stabilitást eredményez nagyméretű munkadarabok hosszantartó megmunkálása során.
• Az optimális forgácseltávolításhoz a nagyteljesítményű hűtő / forgácslemosó rendszer és az alapárban szállított forgácskotró berendezés együttes használata biztosított
• A szánvezetékeket rozsdamentes teleszkópos burkolatelemek védik a mechanikai szennyeződésektől.
• Többoldalas megmunkálás érdekében a gép opcionálisan szabadon állítható univerzális fejjel vagy fix pozíciójú szögfejjel is rendelhető.
• Az automatikus központi kenőrendszer biztosítja minden alkatrész a megbízható kenéstét
Alap tartozékok:
• Siemens 828D digitális CNC vezérlés magyar nyelvű kezelőfelülettel
• elektromos kézi kerék
• osztott kezelőpanel
• 20 helyes szerszámcserélő
• dupla spirál rendszerű forgácskihordó a munkatérben (Portalo 1810, 2216, 3016 ) + 1db lamellás forgácskihordó
• hőcserélővel ellátott elektromos szekrény
• levegős forgácseltávolító pisztoly
• automatikus központi kenőrendszer
• LED munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
• magyar nyelvű programozási leírás
Opcionális tartozékok(Portalo 1810, 2216, 3016 ):
• ZF típusú fogaskerék hajtómű (K-251 154)
• Szabadon állítható univerzális marófej (K-251 093)
• Fix pozíciójú szögfej (K-251 094)
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• A maróorsót is tartalmazó függőleges szánt kétoldali szinkronizált hajtású hídszerkezet nagypontossággal mozgatja a kívánt pozícióba .
• A főorsó rezgésstabilitást nagyméretű négyzetes edzett köszörült vezetékrendszer biztosítja.
• A fix telepítésű nagyon merev szerkezetű asztal akár négyzetméterenként 2 tonna terhelést is elbír
• NEFF előfeszített golyósorsók és a jól bevált Siemens szervomotor dinamikus mozgást biztosítanak mindhárom tengelyen előtolásban és gyorsmenetben egyaránt.
• Az asztal edzett felfogató felülete nagy biztonságot nyújt a mechanikai sérülések elkerülésére a nagyméretű alkatrészek ki berakodása során
• Erőteljes nagynyomatékú főorsó 12 kW teljesítményű míg a tengely szervomotorok 5,2 kW teljesítményűek
• A gép hosszú távú megbízható működéshez szükséges legfontosabb alkatrészek Németországban és Japánban készültek
• A szerszámgépcsalád minden tagja hűtött főorsó csapágyazással és orsón keresztüli hűtéssel készül, mely elengedhetetlenül fontos hő stabilitást eredményez nagyméretű munkadarabok hosszantartó megmunkálása során.
• Az optimális forgácseltávolításhoz a nagyteljesítményű hűtő / forgácslemosó rendszer és az alapárban szállított forgácskotró berendezés együttes használata biztosított
• A szánvezetékeket rozsdamentes teleszkópos burkolatelemek védik a mechanikai szennyeződésektől.
• Többoldalas megmunkálás érdekében a gép opcionálisan szabadon állítható univerzális fejjel vagy fix pozíciójú szögfejjel is rendelhető.
• Az automatikus központi kenőrendszer biztosítja minden alkatrész a megbízható kenéstét
Alap tartozékok:
• Siemens 828D digitális CNC vezérlés magyar nyelvű kezelőfelülettel
• elektromos kézi kerék
• osztott kezelőpanel
• 20 helyes szerszámcserélő
• dupla spirál rendszerű forgácskihordó a munkatérben (Portalo 1810, 2216, 3016 ) + 1db lamellás forgácskihordó
• hőcserélővel ellátott elektromos szekrény
• levegős forgácseltávolító pisztoly
• automatikus központi kenőrendszer
• LED munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
• magyar nyelvű programozási leírás
Opcionális tartozékok(Portalo 1810, 2216, 3016 ):
• ZF típusú fogaskerék hajtómű (K-251 154)
• Szabadon állítható univerzális marófej (K-251 093)
• Fix pozíciójú szögfej (K-251 094)
| Gép típus | Portalo 2516CNC Portál megmunkálóközpont (Si828D) |
| Cikkszám | K-170044 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Edzett köszörűlt |
| Vezérlés típusa (controller type) | SIEMENS 828 D |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 1600 mm |
| Mdb maximális magassága (Max. height of works piece) | 750 mm |
| Asztal szélesség (Table width) | 2500 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 25 kW |
| Max. nyomaték (Spindle torque) | 243 Nm |
| X-tengely gyorsmenet (Rapid feed X axis) | 20 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 20 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 20 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 15000 mm/min |
| Szerszámtár férőhely (Too storag capacity) | 20 db |
| Gép magasság (Machine height) | 3400 mm |
| Gép szélesség (Machine width) | 3500 mm |
| Gép hossz (Machine lenght) | 5500 mm |
| Gép súly (machine weight) | 31000 kg |
