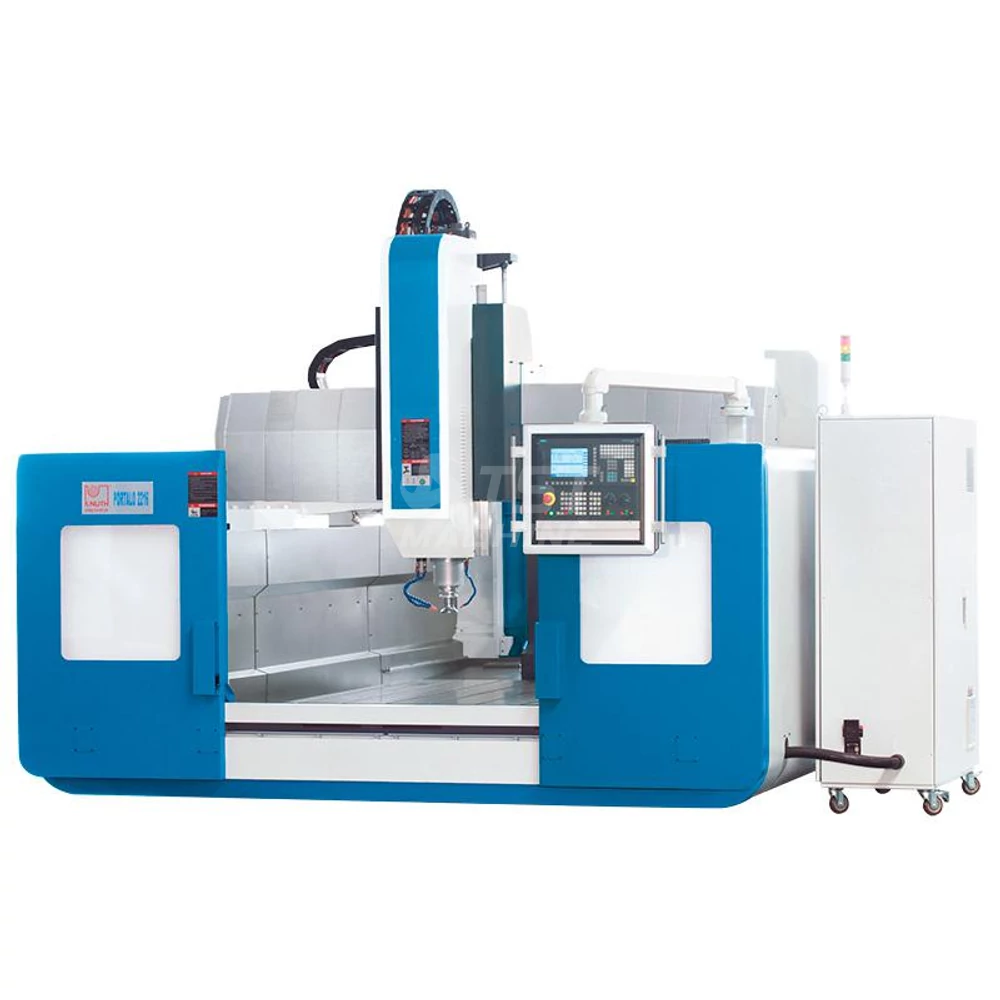

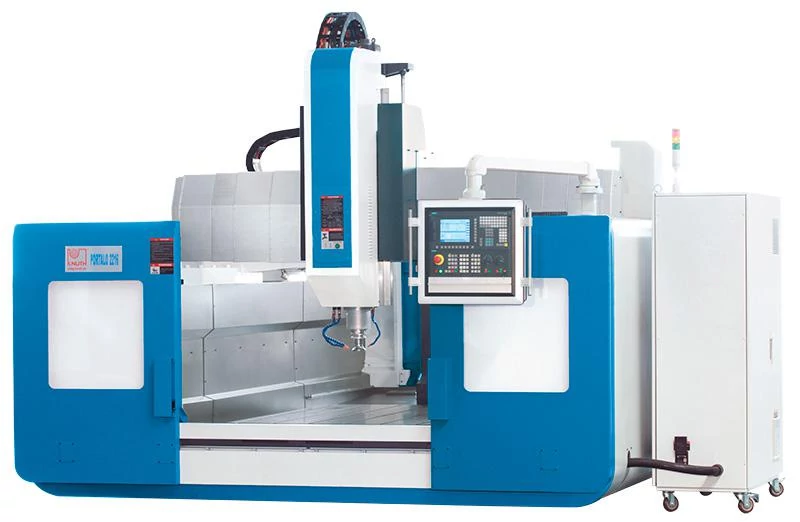

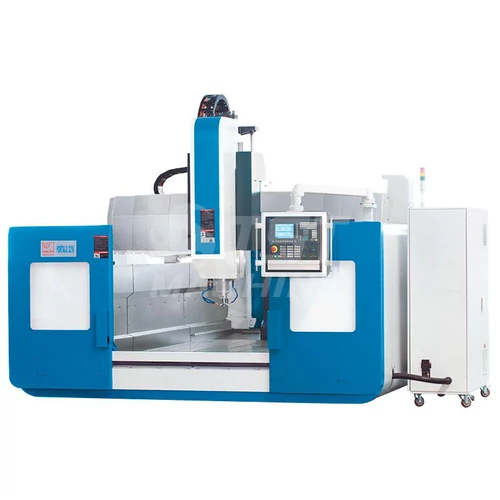

Portalo B 1810 CNC Portál megmunkálóközpont (Si828D)
Leírás és Paraméterek
Portalo CNC portálmarógépek általános bemutatása:
• Portál kialakítású öntöttvas vázas szerkezet mely kis helyigény mellett maximális merevséget biztosít a legnehezebb forgácsolási körülmények között is.
• A maróorsót is tartalmazó függőleges szánt kétoldali szinkronizált hajtású hídszerkezet nagypontossággal mozgatja a kívánt pozícióba .
• A főorsó rezgésstabilitást nagyméretű négyzetes edzett köszörült vezetékrendszer biztosítja.
• A fix telepítésű nagyon merev szerkezetű asztal akár négyzetméterenként 2 tonna terhelést is elbír
• NEFF előfeszített golyósorsók és a jól bevált Siemens szervomotor dinamikus mozgást biztosítanak mindhárom tengelyen előtolásban és gyorsmenetben egyaránt.
• Az asztal edzett felfogató felülete nagy biztonságot nyújt a mechanikai sérülések elkerülésére a nagyméretű alkatrészek ki berakodása során
• Erőteljes nagynyomatékú főorsó 12 kW teljesítményű míg a tengely szervomotorok 5,2 kW teljesítményűek
• A gép hosszú távú megbízható működéshez szükséges legfontosabb alkatrészek Németországban és Japánban készültek
• A szerszámgépcsalád minden tagja hűtött főorsó csapágyazással és orsón keresztüli hűtéssel készül, mely elengedhetetlenül fontos hő stabilitást eredményez nagyméretű munkadarabok hosszantartó megmunkálása során.
• Az optimális forgácseltávolításhoz a nagyteljesítményű hűtő / forgácslemosó rendszer és az alapárban szállított forgácskotró berendezés együttes használata biztosított
• A szánvezetékeket rozsdamentes teleszkópos burkolatelemek védik a mechanikai szennyeződésektől.
• Többoldalas megmunkálás érdekében a gép opcionálisan szabadon állítható univerzális fejjel vagy fix pozíciójú szögfejjel is rendelhető.
• Az automatikus központi kenőrendszer biztosítja minden alkatrész a megbízható kenéstét
Alap tartozékok:
• Siemens 828D digitális CNC vezérlés magyar nyelvű kezelőfelülettel
• elektromos kézi kerék
• osztott kezelőpanel
• 20 helyes szerszámcserélő
• dupla spirál rendszerű forgácskihordó a munkatérben (Portalo 1810, 2216, 3016 ) + 1db lamellás forgácskihordó
• hőcserélővel ellátott elektromos szekrény
• levegős forgácseltávolító pisztoly
• automatikus központi kenőrendszer
• LED munkatér világítás
• kezelő szerszámok
• angol nyelvű kezelési és karbantartási leírás
• magyar nyelvű programozási leírás
Opcionális tartozékok(Portalo 1810, 2216, 3016 ):
• ZF típusú fogaskerék hajtómű (K-251 154)
• Szabadon állítható univerzális marófej (K-251 093)
• Fix pozíciójú szögfej (K-251 094)
| Cikkszám | K-170043 |
| Főorsó kúp ISO/BT/CAT (Spindle taper) | BT 50 |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Gép súly (Machine weight) | 20000 |
| Gép típus | Portalo 1810 CNC Portál megmunkálóközpont (Si828D) |
| Max. nyomaték (Spindle torque) | 172 |
| Szerszámtár férőhely (Too storag capacity) | 20 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Edzett köszörűlt |
| Y gyorsmenet (Rapid feed Y axis) | 30 |
| Y löket (Y-axis travel) | 2000 |
