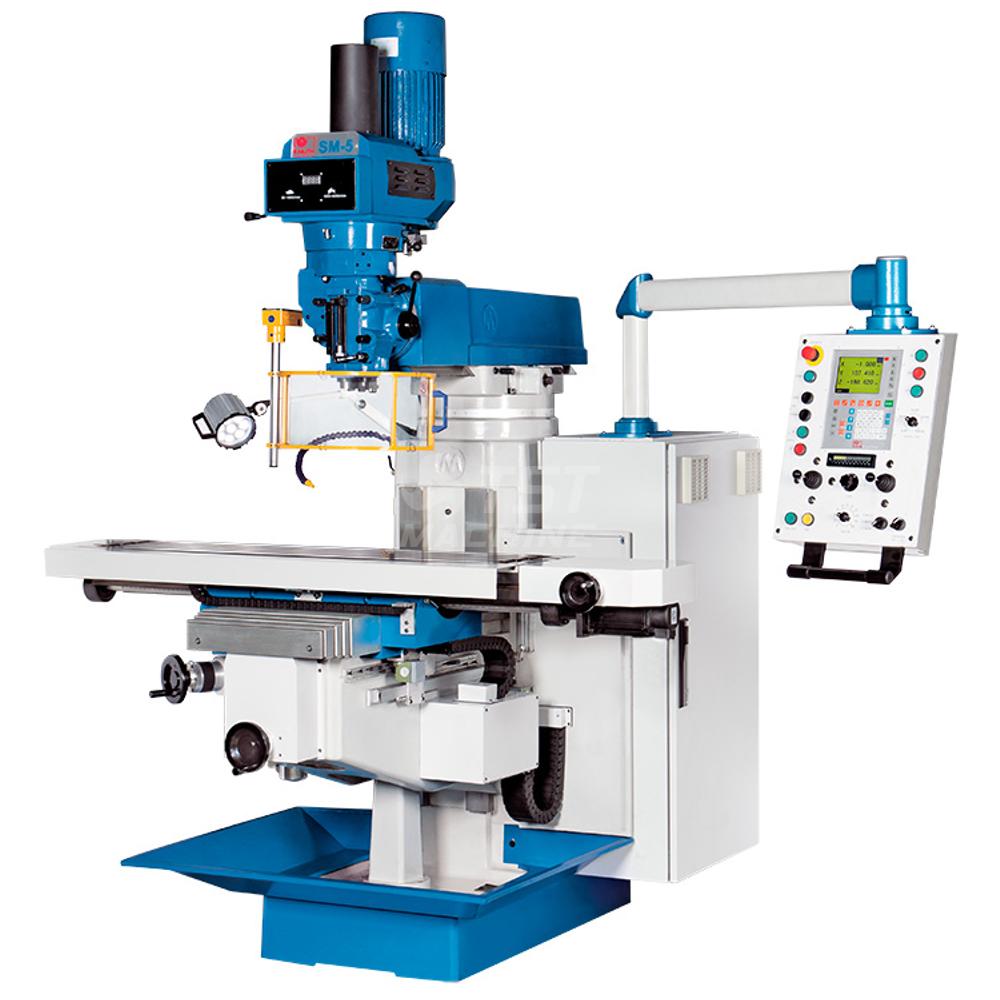

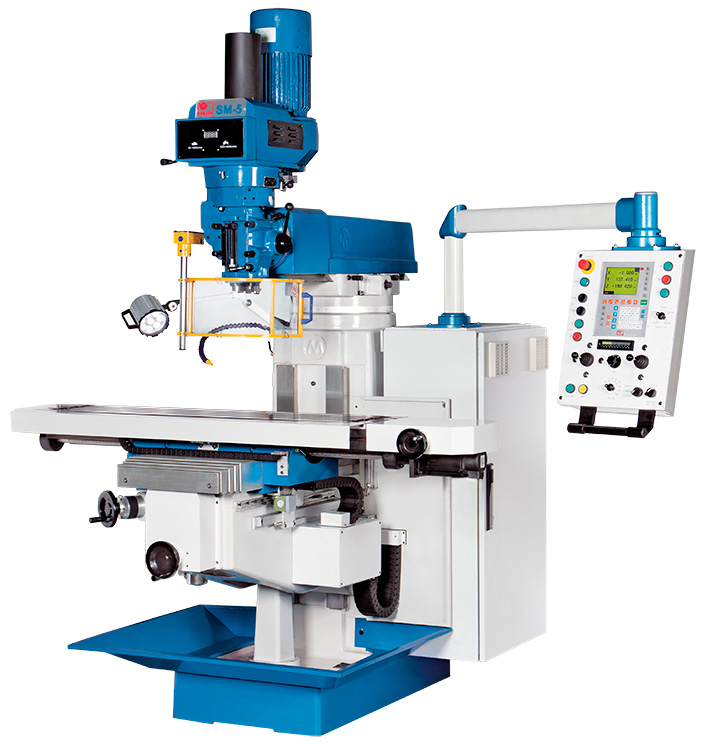

Servomill 700 Marógép
Leírás és Paraméterek
SERVOMILL 700 általános bemutatása
Mostantól sokkal egyszerűbb, pontosabb és gazdaságosabb lesz a hagyományos marás az integrált elektromos berendezéseknek köszönhetően
- A Servomill család tagjai a fejlett technika ellenére úgy használhatók mint más hagyományos marógép
- A gép felhasználóbarát kialakítása magasabb precizitást és gyártási kapacitást eredményez
- A magas minőségi követelményeknek megfelelő alkatrészek drasztikusan csökkentik a karbantartásra fordított költségeket és megnövelik a gép üzemkészségét
- Merev, torziómentes konstrukció fecskefarok vezeték az X tengelyek és lapos négyzetes vezeték a z Y és Z tengelyen
- Nagyméretű asztal és hosszú löketek minden tengelyen
- Minden vezeték edzett köszörűlt, és központi olajozással ellátott
- A 3,7 kW motorral és pneumatikus szerszámrögzítéssel épített univerzális fej könnyedén kifordítható vízszintes állásba is
- Előfeszített holtjátékmentes golyósorsók biztosítják a precíz előtolást
- Elektromos orsóterhelés kijelző
- Elektromos kézi kerekek
- Joystick vezérlésű tengelyek
- Integrált üvegléces pozícionálás
Előnyök:
- Elektronika: Német gyártmány
- Könnyű kezelhetőség: intuitív kezelhetőség, praktikusan elhelyezkedő kezelőszervek
- Automata előtolás minden tengelyen, függetlenített gyorsmenetek
- Gombnyomással állítható 3 db elektromos végállás minden tengelyen
- Sokkal pontosabb: elektromos kézi kerékkel működtetett szervó hajtással szabályozott rendszer CNC gépek dinamikájával alakítja át a kézi mozgást a tengelyek mozgására
- Sokkal megbízhatóbb: hajtások, motorok, mérőrendszerek teljesen védettek, és szinte karbantartásmentesek
- Nagyobb teljesítmény: a gép kiváló alkatrészekből épül fel, folyamatos üzemelésre van tervezve
- Karbantartás mentes: nem igényel semmilyen karbantartást a hajtásrendszer
- A magas gyorsmeneti érték csökkenti a mellékidőket
- Csökkentett súrlódás, nincs rugalmas deformáció, nincs kopás
- Maximalizálja a gépkezelés komfortját
- Könnyű kezelhetőség az egymást követő lépéseknél
- 2 csoportban 3 stop pozíció adható meg minden tengelyen egy gombnyomással- ezek a pozíciók megállítják az előtolást
- Nagy precizitást és ismétlési pontosságot biztosít, pl. koordináta fúrás esetén
- Elektromos orsóterhelés indikátor
- Segítséget nyújt az optimális terhelés kiválasztásához
- Megóvja a gépet és a szerszámot a túlterheléstől
Alaptartozékok:
- 3 tengelyes kijelző
- Elektromos kézi kerekek
- Pneumatikus szerszámrögzítő rendszer
- Hűtőrendszer
- Munkatér világítás
- Forgástárcsa
- Behúzó szár
- Szerszámkészlet
- Dokumentáció angol nyelvem
Opcionális tartozékok:
- Rugalmas géptalp ( LK55 4 db K-103322)
- Rögzítő szett ( De Luxe 16/M14 K-105300)
- Osztó készülék ST130 (K-110960)
- WELDONOS befogó ISO40/ D32mm (K-106808)
- ER40-es patronos befogó 15 db-os patronkészlettel (106062
- Osztóasztal RT200 (K-125835)
- ST 130 osztókészülék (K-110960 )
- Gépsatu NZM 125 (K-104918)
- RT 200 körasztal (K-125835)
- Szegnyereg a körasztalhoz (K-125820 )
- HS 150 hidraulikus gépsatu (K-125028)
- MS160 leszorítós gépsatu (K-104960)
- Egyéb tartozékok a katalógusból
Mostantól sokkal egyszerűbb, pontosabb és gazdaságosabb lesz a hagyományos marás az integrált elektromos berendezéseknek köszönhetően
- A Servomill család tagjai a fejlett technika ellenére úgy használhatók mint más hagyományos marógép
- A gép felhasználóbarát kialakítása magasabb precizitást és gyártási kapacitást eredményez
- A magas minőségi követelményeknek megfelelő alkatrészek drasztikusan csökkentik a karbantartásra fordított költségeket és megnövelik a gép üzemkészségét
- Merev, torziómentes konstrukció fecskefarok vezeték az X tengelyek és lapos négyzetes vezeték a z Y és Z tengelyen
- Nagyméretű asztal és hosszú löketek minden tengelyen
- Minden vezeték edzett köszörűlt, és központi olajozással ellátott
- A 3,7 kW motorral és pneumatikus szerszámrögzítéssel épített univerzális fej könnyedén kifordítható vízszintes állásba is
- Előfeszített holtjátékmentes golyósorsók biztosítják a precíz előtolást
- Elektromos orsóterhelés kijelző
- Elektromos kézi kerekek
- Joystick vezérlésű tengelyek
- Integrált üvegléces pozícionálás
Előnyök:
- Elektronika: Német gyártmány
- Könnyű kezelhetőség: intuitív kezelhetőség, praktikusan elhelyezkedő kezelőszervek
- Automata előtolás minden tengelyen, függetlenített gyorsmenetek
- Gombnyomással állítható 3 db elektromos végállás minden tengelyen
- Sokkal pontosabb: elektromos kézi kerékkel működtetett szervó hajtással szabályozott rendszer CNC gépek dinamikájával alakítja át a kézi mozgást a tengelyek mozgására
- Sokkal megbízhatóbb: hajtások, motorok, mérőrendszerek teljesen védettek, és szinte karbantartásmentesek
- Nagyobb teljesítmény: a gép kiváló alkatrészekből épül fel, folyamatos üzemelésre van tervezve
- Karbantartás mentes: nem igényel semmilyen karbantartást a hajtásrendszer
- A magas gyorsmeneti érték csökkenti a mellékidőket
- Csökkentett súrlódás, nincs rugalmas deformáció, nincs kopás
- Maximalizálja a gépkezelés komfortját
- Könnyű kezelhetőség az egymást követő lépéseknél
- 2 csoportban 3 stop pozíció adható meg minden tengelyen egy gombnyomással- ezek a pozíciók megállítják az előtolást
- Nagy precizitást és ismétlési pontosságot biztosít, pl. koordináta fúrás esetén
- Elektromos orsóterhelés indikátor
- Segítséget nyújt az optimális terhelés kiválasztásához
- Megóvja a gépet és a szerszámot a túlterheléstől
Alaptartozékok:
- 3 tengelyes kijelző
- Elektromos kézi kerekek
- Pneumatikus szerszámrögzítő rendszer
- Hűtőrendszer
- Munkatér világítás
- Forgástárcsa
- Behúzó szár
- Szerszámkészlet
- Dokumentáció angol nyelvem
Opcionális tartozékok:
- Rugalmas géptalp ( LK55 4 db K-103322)
- Rögzítő szett ( De Luxe 16/M14 K-105300)
- Osztó készülék ST130 (K-110960)
- WELDONOS befogó ISO40/ D32mm (K-106808)
- ER40-es patronos befogó 15 db-os patronkészlettel (106062
- Osztóasztal RT200 (K-125835)
- ST 130 osztókészülék (K-110960 )
- Gépsatu NZM 125 (K-104918)
- RT 200 körasztal (K-125835)
- Szegnyereg a körasztalhoz (K-125820 )
- HS 150 hidraulikus gépsatu (K-125028)
- MS160 leszorítós gépsatu (K-104960)
- Egyéb tartozékok a katalógusból
| Gép típus | Servomill 700 Több célú marógép |
| Cikkszám | K-301250 |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | Bridgeport |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | univerzális |
| Digitális kijelző van/ nincs ( DRO) | van |
| Orsó löket(Quill stroke) | 125 mm |
| Asztal hossz (Table length) | 1370 mm |
| Asztal szélesség (Table width) | 300 mm |
| Asztal elforgathatóság ( Table rotation) | 1 |
| Gyorsmenet X Y | 5 m/min |
| Gyorsmenet X ,Y, ( Rapid feed X, Y axis ) - m/min | 5 m/min |
| Gyorsmenet Z, (Rapid feed Z-axis) | 2 m/min |
| Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 1 |
| Orsó előtolás van / nincs (Quill feed) | van |
| Függőleges főorsó végződés (vertical spindle mount ) | ISO40 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | fokozatmentes 50-4000 |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 3.7 kW |
| Vízszintes főorsó fokozat db / fordulat 1/min (Horizontal spindle speeds) | 50-4000 |
| Fej elforgathatóság ( head rotation) | 90 +/- ° |
| Gép hossz ( Lenght) | 2540 mm |
| Gép szélesség (Width) | 2156 mm |
| Gép magasság ( Height) | 2240 mm |
| Gép tömege (machine weight) | 1805 kg |
| Gép súly (machine weight) | 1805 kg |
