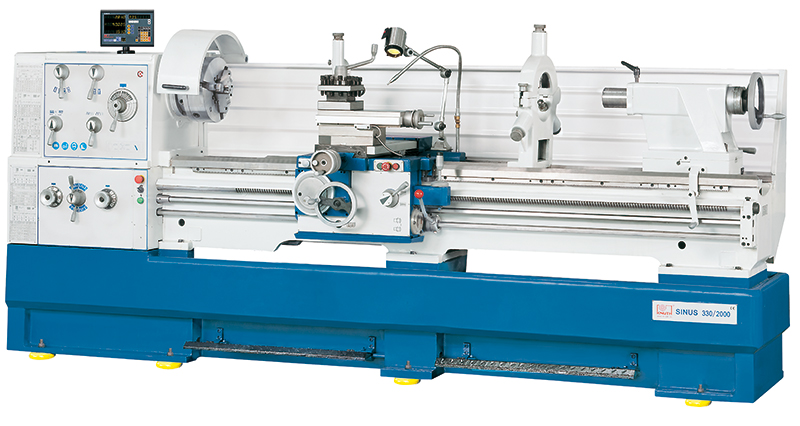

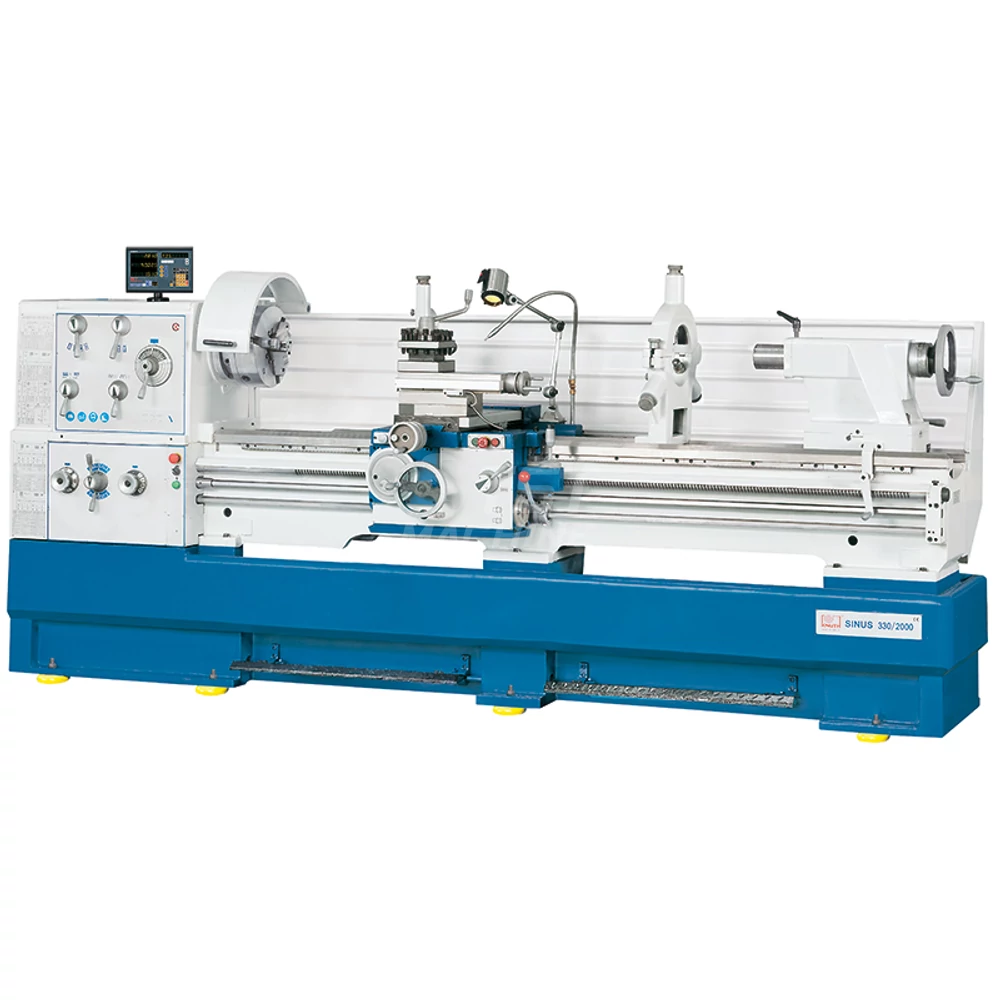

Sinus D Preciziós eszterga 330/1500 D
Videók
Leírás és Paraméterek
Jellemzők:
- Kivehető híd (280 mm) nagy átmérőjű munkadarabok megmunkálásához (700 ill. 1000 mm)
- Nagy forgácsolási teljesítménynél is óriási pontosság és egyenletes futás
- Nehéz, nagy dimenzionált ágy
- Megerősített ágyvezető sínek (>HB 400)
- Orsóáteresztés 103 mm-től hosszabb munkadarabok megmunkálásáig
- Kézi központi kenés
- Lamellás tengelykapcsoló nehéz munkadarabok sima vezetéséhez
- Főorsó és főhajtómű automatikus kenése
- Védett vezetőorsó
- Lábfék
- Túlterhelés védelem a vonó- és vezetőorsónál
- Gyorsmenet védelem a vonó- és vezetőorsónál
- Gyorsmenet
Alaptartozékok:
- Három tengelyes Digitális mérőrendszer
- 3 pofás tokmány Ø 315 mm
- 4 pofás síktárcsatokmány Ø 400 mm
- Síktárcsa Ø 450 mm
- Menesztőtárcsa
- Gyorscserélő késtartó
- Gyorscserélő betét ( WCD 32x150 1db)
- Biztonsági tokmányvédő burkolat
- Fröccsenésgátló fal (fix)
- Hűtőrendszer
- Álló és mozgó bábok
- Kúpeszterga rendszer
- LED lámpa
- Szerszámkészlet
- Üzemeltetési útmutató (angol nyelvű)
| Ágy szélesség ( Bed width) | 400 |
| Cikkszám | K-300010 |
| Csúcs távolság ( center width) | 1500 |
| Főorsó fokozatok száma (spindel ranges) | 25-1600(16) |
| Főorsó furat (hole/bore thrugh the spindel) | 105 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | D1-8/MT5 |
| Gép hossz (L=Machine lenght) | 3210 |
| Gép magasság (H=Machine height) | 1600 |
| Gép súly (Machine weight) | 2800 |
| Gép szélesség (W=Machine widht) | 1230 |
| Gép típus | Sinus D Preciziós eszterga 330/1500 D |
| Hídban elforduló átmérő (swing in gap) | 900 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,044-1,48(25) |
| Hosszirányú gyorsmenet ( longitudinal rapid feed) | 4000 |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | 2000 |
| keresztszán löket (cross-slide travel) | 368 |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Késszán löket (top-slide travel) | 230 |
| Max. elforduló átmérő (max. turning diam. over bed) | 660 |
| Szán felett elforduló átmérő (max turning diam. over support) | 440 |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 90 |
| Vágható menetek diametrik (tapping diametric) | 0,88-160(42) |
| Vágható menetek metrikus (tapping metric) | 0,45-120(54) |
| Vágható menetek modul (tapping module) | 0,25-60(46) |
| Vágható menetek whithworth (tapping whithworth/inch) | 0.44-80(54) |
