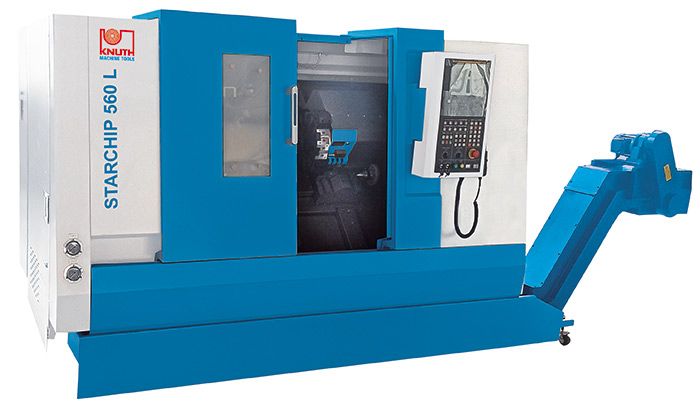

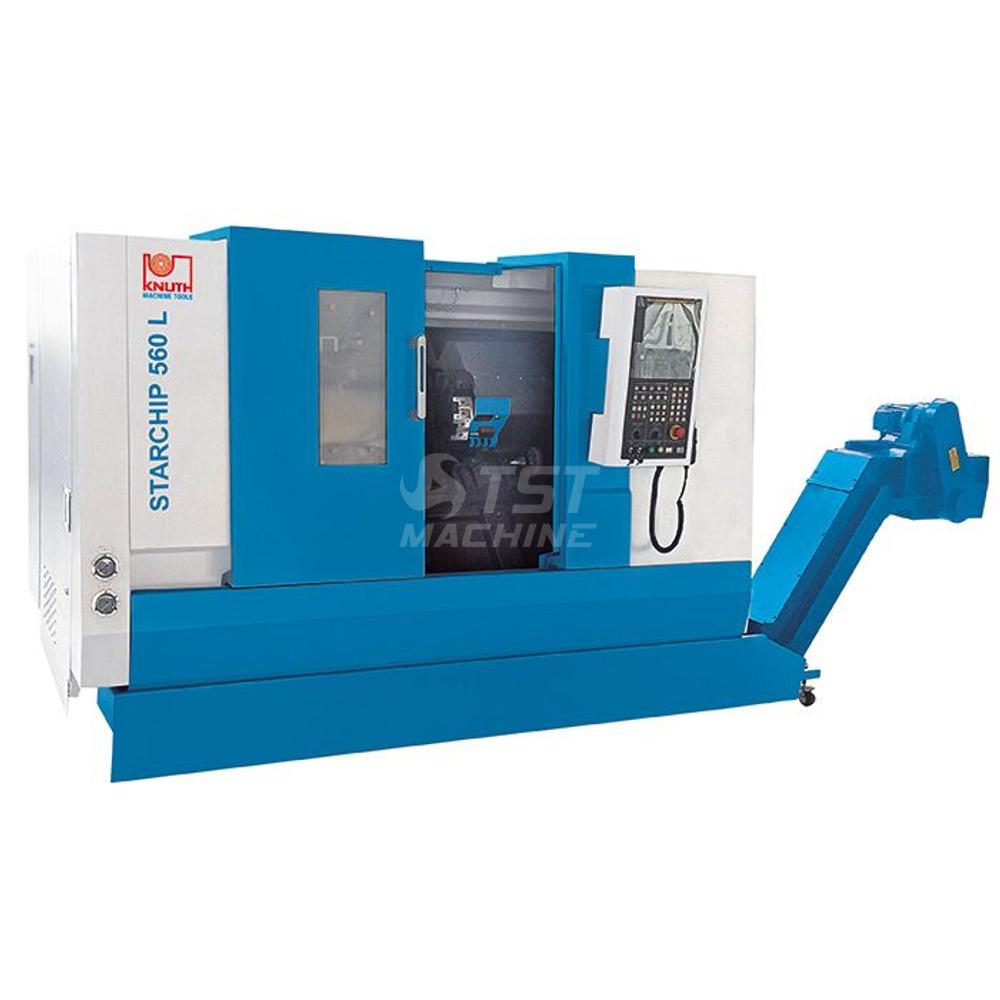

Starchip 560L Ferdeágyas CNC eszterga
Leírás és Paraméterek
- Nehéz gépkeret 45°-ban döntött gépággyal, ami nagy merevséget biztosít és a forgács könnyű eltávolítását teszi lehetővé
- Nagy méretű csúszóvezetékek az X és Z tengelyen a maximális stabilitásért és pontosságért
- Előfeszített golyósorsók csatlakoznak az erős meghajtáshoz egy holtjáték mentes kuplungszerkezeten keresztül
- 2 további csúszóvezeték az ütközésmentes szegnyereg mozgásért
- A teljesen zárt munkaterület a nagyméretű oldalajtón keresztül könnyedén elérhető
- 12 szerszámos revolverfej biztosítja a nagy megmunkálási felületet és a gyors, pontos szerszámcserét
- Opcionális hajtott szerszámcserélő és C tengely a precíz kontúrokhoz és fúrásokhoz
- Erős, 15 kW-os főorsómotor biztosít nagy nyomatékot a teljes sebességtartományban
- Hidraulikus 3 pofás tokmány (250mm) áteresztéssel
- Automatikus központi kenési rendszer
- Csuklós futószalag és nagyteljesítményű hűtőrendszer az alapfelszereltség részeként
- Opcionálisan száladagoló is kérhető hozzá
Vezérlőrendszer
- Siemens 828D Basic vezérlési rendszer
- Könnyen kezelhető felhasználói felület
- Nagy teljesítmény és precíz munkavégzés
Siemens 828D Basic
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Magnéziumházas panel IP65-ös védelemmel
- Karbantartásmentes működés: nincs ventilátor, akkumulátor, vagy meghajtó
- Nagyon precíz munkavégzés 80 bit Nano FPS pontosság
- Új kezelőfelület ami kinézetre és érzésre olyan mint a jól megszokott Sinumerik 840D
- Opcionális ShopTurn/ShopMill funkció, ami nagyon gyors programozhatóságot biztosít, kisszériás gyártásnál is
- Sinumerik MDynamics, az új Advanced Surface szolgáltatással nagy teljesítményű CNC megmunkálás érhető el, csökkentett ráfordítási idővel
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- G-tech köszörülési csomag, a CNC funkciók széles skálájával a belépő szinttől a professzionális megmunkálógépekig
- Animált felhasználói felület, mely páratlan segítség a munkavégzésben
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán és Ethernet hálózaton keresztül
- A Sinumerik az Access MyMachine felületen keresztül távoli elérést biztosít, a világ bármely pontjáról
- Easy Message: a gép képes sms-ben értesítést küldeni
- Karbantartási ütemezés, amivel a függőben lévő karbantartási feladatok jelzése a megadott karbantartási intervallumok szerint lehetséges
Funkciók
- Kezelőpanel változatok vízszintes vagy függőleges kezelőpanel házakhoz
- Közelség / távolság érzékelő az intelligens kijelző vezérléshez
- Integrált QWERTY teljes CNC billentyűzet rövid löketű billentyűkkel
- Kiegészítő Ethernet interfész a CNC hátulján a gyári hálózathoz való csatlakozáshoz
- További USB interfész a CNC hátulján a gép kezelőpaneljéhez
- Integrált PLC a SIMATIC S7-200 parancssor alapján, létra logikai programozással
- A PROFINET-en alapuló I / O interfész PLC I / O eszközök és egy gépi központ csatlakoztatásához
- Legfeljebb 5 tengely / orsó
- 1 analóg orsó
- 1 megmunkálási csatorna / módcsoport
- Integrált szerszámkezelés a szerszám élettartamának ellenőrzésével
- Konfigurálható felhasználói képernyők a SINUMERIK Integrate for Engineering alkalmazással (Easy Screen)
- SINUMERIK Integrálás mérnöki célokra A MyRobot / EasyConnect futtatása a robotok és a kezelő rendszerek egyszerű összekapcsolásához
- Integrált adatarchiválási eljárás az egyszerű adatfrissítésekhez
Alapfelszereltség
- Siemens 828D vezérlő
- 12 szerszámos revolverfej
- Elektronikus kézikerék
- Hidraulikus 3 pofás tokmány (250mm)
- Forgács eltávolító futószalag
- Programozható szegnyereg
- Hűtőrendszer öblítő pisztoly
- Légpisztoly
- Hűtőrendszer
- Automata központi kenési rendszer
- Hőcserélő vezérlőrendszer
- Munkalámpa
- Műveleti minőségi állapot mutató
- Felhasználói kézikönyv angol nyelven
- Nagy méretű csúszóvezetékek az X és Z tengelyen a maximális stabilitásért és pontosságért
- Előfeszített golyósorsók csatlakoznak az erős meghajtáshoz egy holtjáték mentes kuplungszerkezeten keresztül
- 2 további csúszóvezeték az ütközésmentes szegnyereg mozgásért
- A teljesen zárt munkaterület a nagyméretű oldalajtón keresztül könnyedén elérhető
- 12 szerszámos revolverfej biztosítja a nagy megmunkálási felületet és a gyors, pontos szerszámcserét
- Opcionális hajtott szerszámcserélő és C tengely a precíz kontúrokhoz és fúrásokhoz
- Erős, 15 kW-os főorsómotor biztosít nagy nyomatékot a teljes sebességtartományban
- Hidraulikus 3 pofás tokmány (250mm) áteresztéssel
- Automatikus központi kenési rendszer
- Csuklós futószalag és nagyteljesítményű hűtőrendszer az alapfelszereltség részeként
- Opcionálisan száladagoló is kérhető hozzá
Vezérlőrendszer
- Siemens 828D Basic vezérlési rendszer
- Könnyen kezelhető felhasználói felület
- Nagy teljesítmény és precíz munkavégzés
Siemens 828D Basic
- Kompakt, robusztus, karbantartásmentes kezelőpanel
- Magnéziumházas panel IP65-ös védelemmel
- Karbantartásmentes működés: nincs ventilátor, akkumulátor, vagy meghajtó
- Nagyon precíz munkavégzés 80 bit Nano FPS pontosság
- Új kezelőfelület ami kinézetre és érzésre olyan mint a jól megszokott Sinumerik 840D
- Opcionális ShopTurn/ShopMill funkció, ami nagyon gyors programozhatóságot biztosít, kisszériás gyártásnál is
- Sinumerik MDynamics, az új Advanced Surface szolgáltatással nagy teljesítményű CNC megmunkálás érhető el, csökkentett ráfordítási idővel
- ProgramGUIDE: a leggyorsabb megmunkálási idő és maximális rugalmasság nagy számú tömeggyártáshoz
- G-tech köszörülési csomag, a CNC funkciók széles skálájával a belépő szinttől a professzionális megmunkálógépekig
- Animált felhasználói felület, mely páratlan segítség a munkavégzésben
- Modern adattovábbítási lehetőségek PenDrive-on, memóriakártyán és Ethernet hálózaton keresztül
- A Sinumerik az Access MyMachine felületen keresztül távoli elérést biztosít, a világ bármely pontjáról
- Easy Message: a gép képes sms-ben értesítést küldeni
- Karbantartási ütemezés, amivel a függőben lévő karbantartási feladatok jelzése a megadott karbantartási intervallumok szerint lehetséges
Funkciók
- Kezelőpanel változatok vízszintes vagy függőleges kezelőpanel házakhoz
- Közelség / távolság érzékelő az intelligens kijelző vezérléshez
- Integrált QWERTY teljes CNC billentyűzet rövid löketű billentyűkkel
- Kiegészítő Ethernet interfész a CNC hátulján a gyári hálózathoz való csatlakozáshoz
- További USB interfész a CNC hátulján a gép kezelőpaneljéhez
- Integrált PLC a SIMATIC S7-200 parancssor alapján, létra logikai programozással
- A PROFINET-en alapuló I / O interfész PLC I / O eszközök és egy gépi központ csatlakoztatásához
- Legfeljebb 5 tengely / orsó
- 1 analóg orsó
- 1 megmunkálási csatorna / módcsoport
- Integrált szerszámkezelés a szerszám élettartamának ellenőrzésével
- Konfigurálható felhasználói képernyők a SINUMERIK Integrate for Engineering alkalmazással (Easy Screen)
- SINUMERIK Integrálás mérnöki célokra A MyRobot / EasyConnect futtatása a robotok és a kezelő rendszerek egyszerű összekapcsolásához
- Integrált adatarchiválási eljárás az egyszerű adatfrissítésekhez
Alapfelszereltség
- Siemens 828D vezérlő
- 12 szerszámos revolverfej
- Elektronikus kézikerék
- Hidraulikus 3 pofás tokmány (250mm)
- Forgács eltávolító futószalag
- Programozható szegnyereg
- Hűtőrendszer öblítő pisztoly
- Légpisztoly
- Hűtőrendszer
- Automata központi kenési rendszer
- Hőcserélő vezérlőrendszer
- Munkalámpa
- Műveleti minőségi állapot mutató
- Felhasználói kézikönyv angol nyelven
| Gép típus | StarChip 560L Ferdeágyas CNC eszterga |
| Cikkszám | K-182296 |
| Ágy dőlésszög (Degree of slant bed) | 45 ° |
| Tokmány átmérője ( Chuck size) | 250 mm |
| Orsó löket(Quill stroke) | 900 mm |
| Max. teljesítmény (Spindle motor) | 15 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 30 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 30 m/min |
| Főorsó furat (hole/bore thrugh the spindel) | 65 mm |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 88 mm |
| Szegnyereg belső kúp (tailstock taper) | MT5 |
| Keresztirányú előtolás ( X cross-slide feed) | 8000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 8000 mm/min |
| Gyorsmenet X (Rapid X) | 30 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 30 m/min |
| Revolver fej állások száma (turret tool station) | 12 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.008 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.004 mm |
| Vezérlés típusa (CNC Controller) | Siemens 828 D |
| C tengely van / nincs (C axis) | opció |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | opció |
| Orsó végződés (spindle mount) | ISO A2-6 |
| Gép hossz ( Lenght) | 3570 mm |
| Gép szélesség (Width) | 1860 mm |
| Gép magasság ( Height) | 1900 mm |
| Munkadarab súly ( max.workpiece weight) | 500 kg |
| Gép hossz (L=Machine lenght) | 3570 mm |
| Gép szélesség (W=Machine widht) | 1860 mm |
| Gép magasság (H=Machine height) | 1900 mm |
| Gép súly (machine weight) | 4500 kg |
