Leírás és Paraméterek
Az alapgép rövid bemutatása:
Szimultán 5 tengelyes Heidenhain TNC 640-es CNC vezérlés saját motorokkal és hajtásokkal
40 férőhelyes automatikus szerszámtár ( BT 40) , lengőkaros szerszámcserélővel
Direkthajtású kilímával hűtött főorsó 15.000 f/ perc
D 650 mm-es körasztal 300 kg terhelhetőséggel
Hordozható elektronikus kézikerék, HR510
Teljes hűtő és forgácslemosó rendszer, forgácsszállító, olaj-hűtővíz leválasztót
Hűtővíz és levegő pisztoly
Főorsó kúptisztító levegőfúvató rendszer
Főorsó hőmérséklet stabilizálás
Főorsó hűtését olajklímával
Főorsón keresztüli belső hűtés
Kettős CNC billenő/forgó körasztalt HEIDENHAIN abszolút szögadókkal
HEIDENHAIN abszolút mérőléceket az X, Y, Z tengelyeken
Automatikus kinematikai meghatározás (KINEMATIC OPT, mely tartalmazza
a speciális KKH250 beállító-gömböt, és TS 444 3D munkadarab tapintót)
Munkatér világítás
Zárt munkatér
Gépbeállító papucsok
Kezelési és programozási leírások magyar nyelven
CE megfelelőségi nyilatkozat
Az alapár az alábbi opciókat is tartalmazza:
TS 444+KKH250+Kinematic OPT automatikus kinematika meghatározás
15000 f/p, 20 bar főorsón keresztüli hűtés
40 tárhelyes szerszámváltó
HEIDENHAIN abszolút mérőléc X,Y,Z tengelyen
HEIDENHAIN abszolút szögadók a B/C tengelyen
Forgácskihordó + tárolókocsi
Főorsó olajklíma
Munkatér mosás
DXF konverter – szoftver opció
Ütközés felügyelet HEIDENHAIN DMC
HR 510 elektronikus kézikerék
Olaj-hűtővíz leválasztó
Lemosó és levegőpisztoly
Szimultán 5 tengelyes Heidenhain TNC 640-es CNC vezérlés saját motorokkal és hajtásokkal
40 férőhelyes automatikus szerszámtár ( BT 40) , lengőkaros szerszámcserélővel
Direkthajtású kilímával hűtött főorsó 15.000 f/ perc
D 650 mm-es körasztal 300 kg terhelhetőséggel
Hordozható elektronikus kézikerék, HR510
Teljes hűtő és forgácslemosó rendszer, forgácsszállító, olaj-hűtővíz leválasztót
Hűtővíz és levegő pisztoly
Főorsó kúptisztító levegőfúvató rendszer
Főorsó hőmérséklet stabilizálás
Főorsó hűtését olajklímával
Főorsón keresztüli belső hűtés
Kettős CNC billenő/forgó körasztalt HEIDENHAIN abszolút szögadókkal
HEIDENHAIN abszolút mérőléceket az X, Y, Z tengelyeken
Automatikus kinematikai meghatározás (KINEMATIC OPT, mely tartalmazza
a speciális KKH250 beállító-gömböt, és TS 444 3D munkadarab tapintót)
Munkatér világítás
Zárt munkatér
Gépbeállító papucsok
Kezelési és programozási leírások magyar nyelven
CE megfelelőségi nyilatkozat
Az alapár az alábbi opciókat is tartalmazza:
TS 444+KKH250+Kinematic OPT automatikus kinematika meghatározás
15000 f/p, 20 bar főorsón keresztüli hűtés
40 tárhelyes szerszámváltó
HEIDENHAIN abszolút mérőléc X,Y,Z tengelyen
HEIDENHAIN abszolút szögadók a B/C tengelyen
Forgácskihordó + tárolókocsi
Főorsó olajklíma
Munkatér mosás
DXF konverter – szoftver opció
Ütközés felügyelet HEIDENHAIN DMC
HR 510 elektronikus kézikerék
Olaj-hűtővíz leválasztó
Lemosó és levegőpisztoly

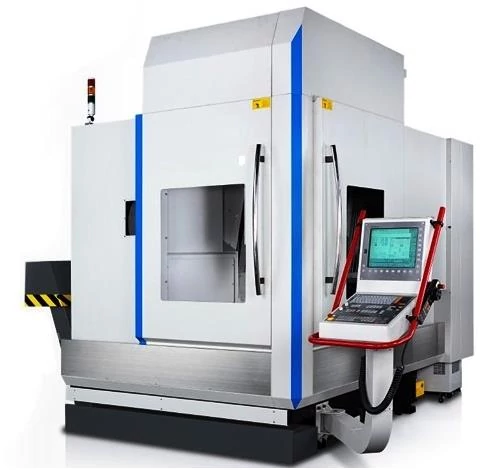

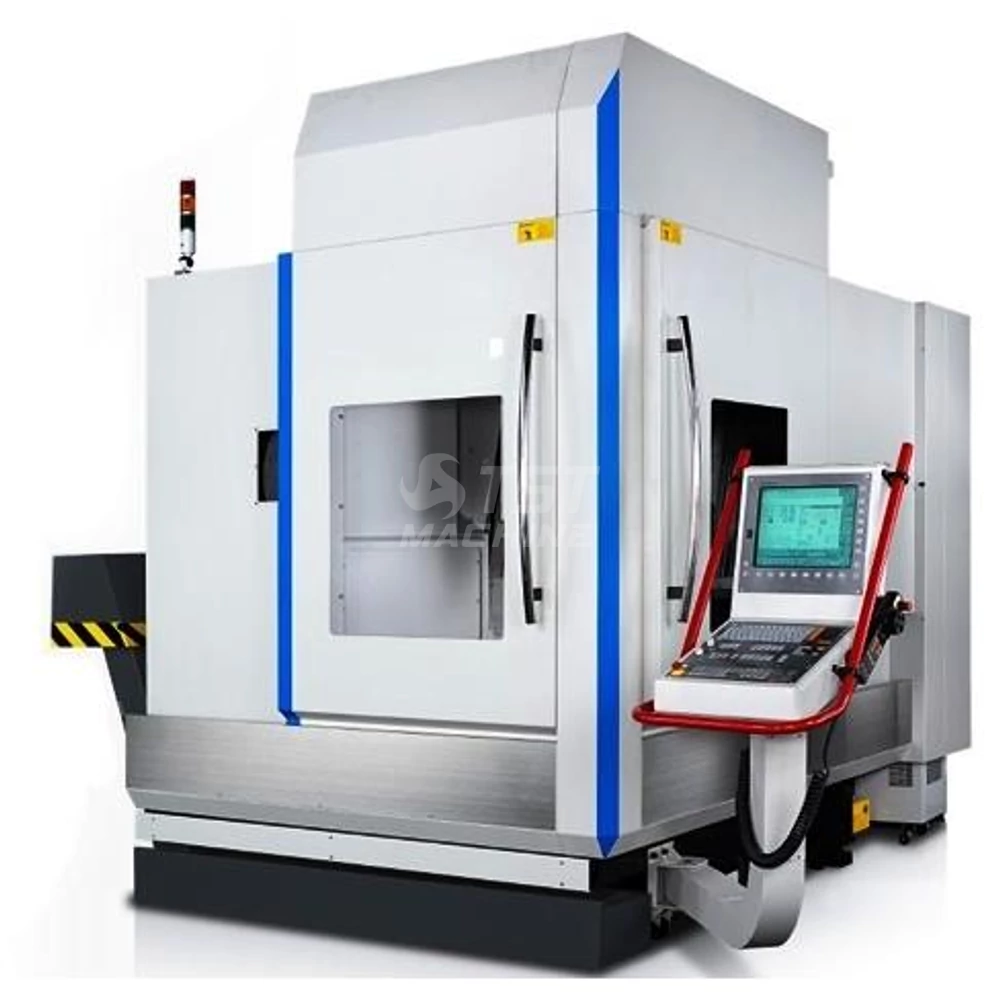

| Gép típus | Tamura GTX-620 öttengelyes CNC megmunkálóközpont |
| Cikkszám | S-GTX-620-5 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris vezeték |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| 5. tengely / billenőasztal ( 5th axis swivel of table) | -110 fok + 110 fok |
| Körasztal osztása (4th axis rotary table) | 360 ° |
| Körasztal gyorsmenet (Rapid feed 4th axis) | 16 °/min |
| Billenőasztal gyorsmenet ( 5th axis swivel table) | 11 °/min |
| Poz. pontosság X, Y, Z tengely (Positioning accuracy) | 0.01 mm |
| Poz. pontosság 4. tengely (Positioning accuracy) | 20 °/min |
| Poz. pontosság 5. tengely (Positioning accuracy) | 20 °/min |
| Ismétlési pontosság X, Y, Z (repeatability accuracy) | 0.005 mm |
| Ismétlési pontosság 4. tengely (repeatability accuracy) | 4 °/min |
| Ismétlési pontosság 5. tengely (repeatability accuracy) | 4 °/min |
| Főorsó meghajtása ( Spindle drive) | direkt |
| Max. főorsó teljesítmény (Spindle motor) | 17 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 36 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 36 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 36 m/min |
| 4. tengely gyorsmenet (Rapid feed 4th axis) | 11 °/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 36000 mm/min |
| Szerszámtár férőhely (Too storag capacity) | 40 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 2.3 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 3.6 sec |
| Paletta cserélő van / nincs (APC) | nincs |
| Vezérlés típusa (CNC Controller) | Heidenhain TNC640 |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS |
| Gép hossz (L=Machine lenght) | 4045 mm |
| Gép szélesség (W=Machine widht) | 3278 mm |
| Gép magasság (H=Machine height) | 3011 mm |
| Gép súly (machine weight) | 8000 kg |
