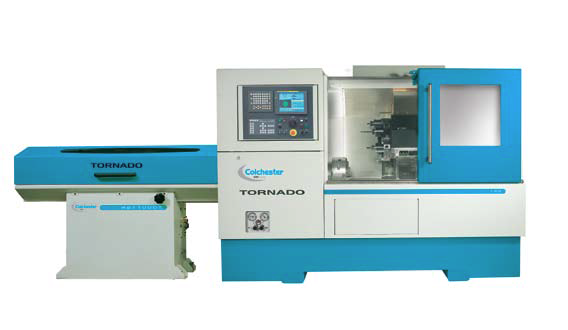

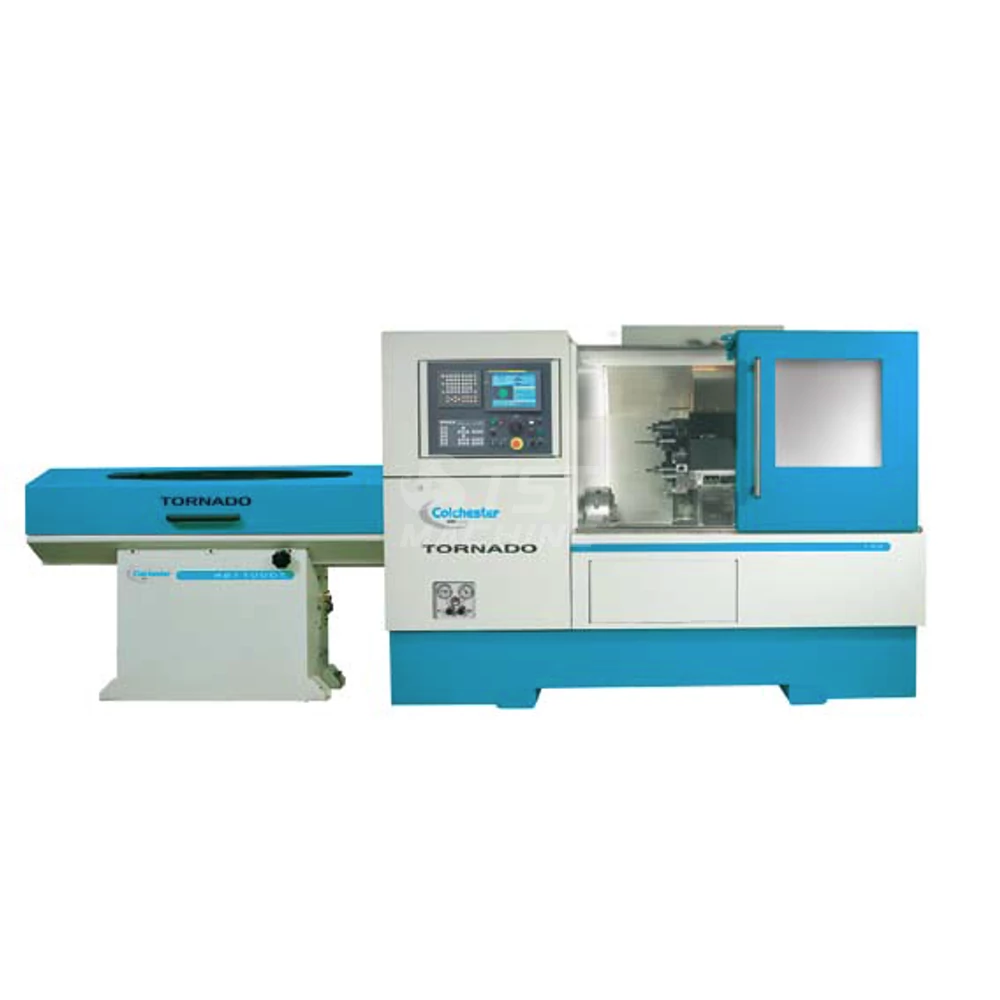

Tornado T6 M BPP forgószerszámos eszterga rúdadagolóval és patronos befogóval
Leírás és Paraméterek
Tornado EL 6M Bar Production Package (BPP)
rúdadagólós-partontokmányos kivitel
- TBF 65 automatikus rúdadagoló 1000 mm-es szálakhoz
- 1500 mm-es opcionálisan rendelhető
- munkadarab elkapó
- kihordó pálya
- betétcső készlet
- mérési jegyzőkönyv
- hűtő rendszer
- kezelés dokumentáció
- kezelő szerszám készlet
- teljesen zárt munkatér
- reteszelt burkolat, munkatér ajtó
- Fanuc 0iTD CNC vezérlés
- 10,4”-os színes LCD kijelző
- USB inteface
- Ethernet csatlakozás
- 512 K alkatrész program memória
- 2 év GE Fanuc alkatrész garancia
rúdadagólós-partontokmányos kivitel
- TBF 65 automatikus rúdadagoló 1000 mm-es szálakhoz
- 1500 mm-es opcionálisan rendelhető
- munkadarab elkapó
- kihordó pálya
- betétcső készlet
- mérési jegyzőkönyv
- hűtő rendszer
- kezelés dokumentáció
- kezelő szerszám készlet
- teljesen zárt munkatér
- reteszelt burkolat, munkatér ajtó
- Fanuc 0iTD CNC vezérlés
- 10,4”-os színes LCD kijelző
- USB inteface
- Ethernet csatlakozás
- 512 K alkatrész program memória
- 2 év GE Fanuc alkatrész garancia
| Gép típus | Tornado T6M BPP |
| Cikkszám | C-140 |
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | ferdeágyas |
| Ágy dőlésszög (Degree of slant bed) | 60 ° |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 210 mm |
| C tengely a főorsón van/ nincs (C axis) | Van |
| Főorsó furat (hole/bore thrugh the spindel) | 52 mm |
| Főorsó fordulat (spindel speeds) | 6000 1/min |
| Gyorsmenet X (Rapid X) | 30 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 30 m/min |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Vezérlés típusa (CNC Controller) | Fanuc 0i TD |
| Rúdadagoló van / nincs (barfeeder) | van |
| Mdb elkapó van/ nincs (part catcher) | van |
| Gép hossz ( Lenght) | 5200 mm |
| Gép szélesség (Width) | 1647 mm |
| Gép magasság ( Height) | 1860 mm |
| Gép súly (machine weight) | 4480 kg |
| Gép tömege (machine weight) | 4480 kg |
| Hajtott szerszám teljesítménye ( Power of livingtool ) | 3.7 kW |
| Hajtott szerszám fordulatszáma ( RPM of livingtool ) | 5000 1/min |
