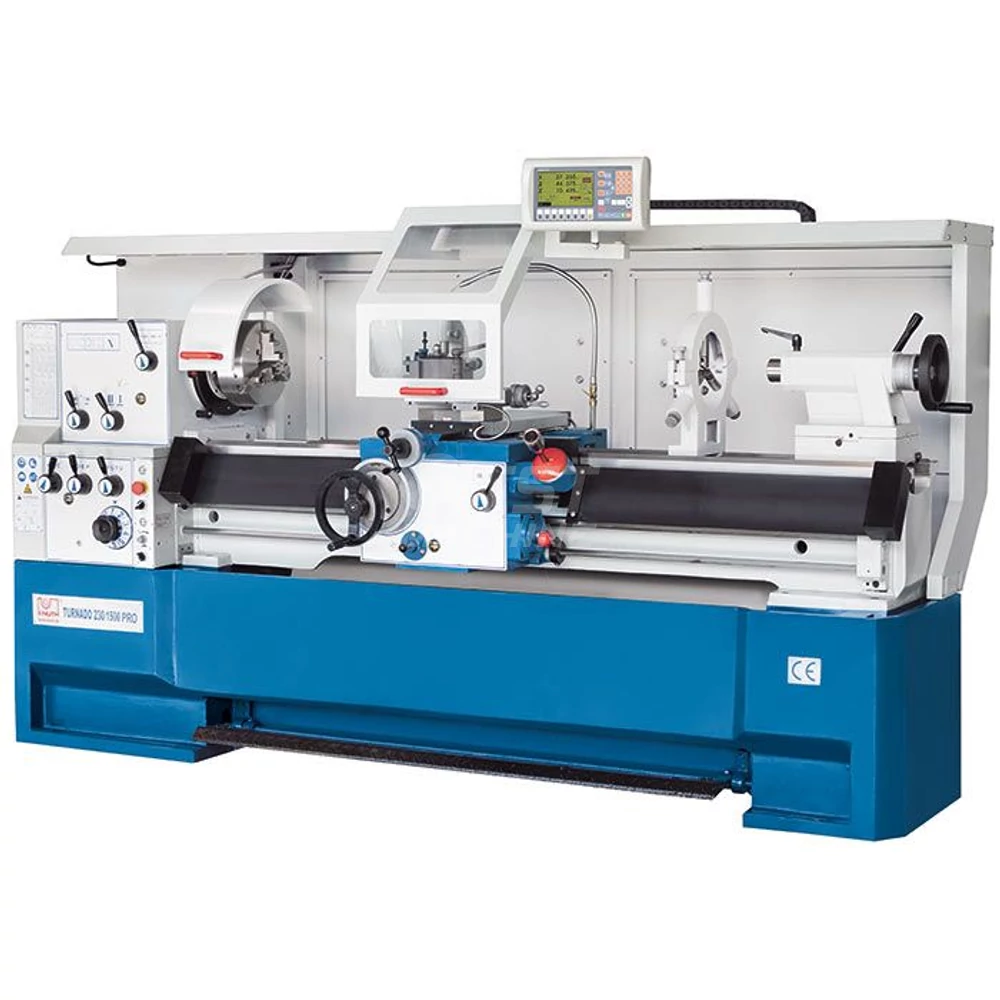

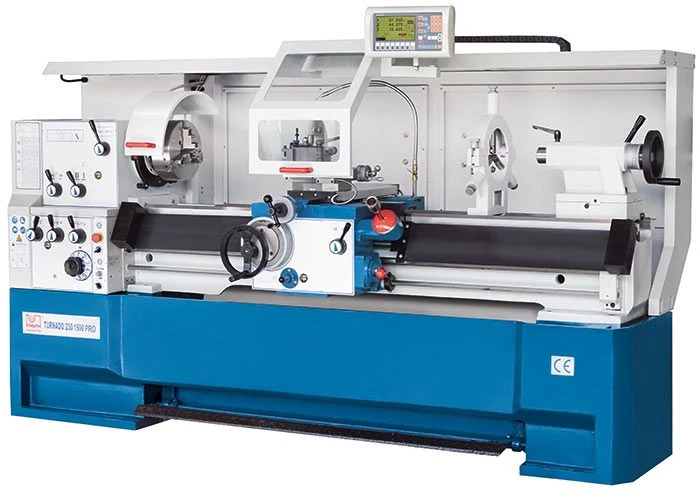

Turnado 230/1000 PRO Csúcseszterga
Leírás és Paraméterek
- Az új szánszekrénnyel, gyorselőtolással és a modern, ergonomikusan tervezett gépvázzal a Turnado PRO eszterga folytatja a sikertörténetét
- Nehéz, bordázott gépágy, merev orsóház és robusztus, egy darabból álló kovácsolt fém állvány adja a gép alapját
- Eltávolítható híd, mely lehetővé teszi rövid, de nagy átmérőjű munkadarabok megmunkálását
- Elektronikusan vezérelt főhajtómű, ami nagy nyomatékot biztosít széles sebességtartományban
- Precíziós előfeszített orsócsapágyak szavatolják a körkörösséget és a terhelhetőséget
- Minden vezető állítható
- Az áttételek, a tengelyek és a vezetők mind keményítettek, ezzel biztosítva halk működést és hosszú élettartamot
- A lakatszekrény olajban fut, ezáltal tartósabb és kisebb a karbantartási igénye
- A központi kenési rendszer a támasztógörgőket és a vezetőket is megfelelően olajozza
- Ütköző biztosítja a Z tengely magas ismételhetőségét
- Oldalirányban állítható szegnyereg a kúpos esztergáláshoz
- X.Pos útmérő, digitális sebesség jelzővel
- Állandó vágási sebesség, mely nagyon pontos oldalazást tesz lehetővé
- Oldalazás közben az orsó sebessége automatikusan idomul az új munkadarab átmérőjéhez
3 tengelyes útmérő
- Nagyobb hatékonyság
- Alacsonyabb hibaarány
- Megnövelt produktivitás
- Értékes idő takarítható meg
- Könnyen leolvasható kijelző
- Kezelő specifikus funkciók
- Kényelmes billentyű kiosztás
- Felbontás: 0.01 / 0.005mm
- Alapértelmezett koordináták
- Megőrzött tengely pozíció, kikapcsolt kijelzőnél is
- 10 szerszámos tároló
- Sugár/átmérő váltás
Alapfelszereltség
- 3 tengelyes útmérő
- 3 pofás tokmány 250mm
- 4 pofás síktárcsa 300mm
- Síktárcsa 350mm
- Gyorscserélős szerszámtartó fej WB
- Gyorscserélős szerszámtartó WBD 25120
- Hűtőrendszer
- Álló és mozgóbábok
- Gyorselőtolás
- Rögzített fröccsenésgátló
- Tokmányvédő
- Fékpedál
- LED- es munkalámpa
- Szűkítőhüvely
- Állócsúcs
- Mikrométer ütköző
- Üzemeltetési szerszámok
- Felhasználói kézikönyv angol nyelven
| Ágy felett elforduló átmérő (swing over bed) | 460 |
| Ágy szélesség ( Bed width) | 300 |
| Cikkszám | K-320562 |
| Csúcs magasság (center height) | 230 |
| Csúcs távolság ( center width) | 1000 |
| Főmotor teljesítménye ( Motor ) | 7,5 |
| Főorsó fokozatok száma (spindel ranges) | 30-600/600-3000 |
| Főorsó furat (hole/bore thrugh the spindel) | 58 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | Camlock D1-6/MT 6 |
| Gép hossz (L=Machine lenght) | 2750 |
| Gép magasság (H=Machine height) | 1340 |
| Gép súly (Machine weight) | 1720 |
| Gép szélesség (W=Machine widht) | 1080 |
| Gép típus | Turnado 230/1000 PRO Csúcseszterga |
| Hídban elforduló átmérő (swing in gap) | 690 |
| Szán felett elforduló átmérő (max turning diam. over support) | 224 |
| Szegnyereg belső kúp (tailstock taper) | MK4 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 60 |
| Vágható menetek diametrik (tapping diametric) | (50) 4-112 DP |
| Vágható menetek metrikus (tapping metric) | (41) 0.1-14 |
| Vágható menetek modul (tapping module) | (34) 0.1-7 |
| Vágható menetek whithworth (tapping whithworth/inch) | (60) 2-112 TPI |
| X löket ( X axis travel) | 285 |
| Z1 löket (Z1 axis travel) | 128 |
