Leírás és Paraméterek
- Állandó vágósebesség , fokozatmentes főhajtás
- Széles ágykialakítás, kivehető híd, edzett, köszörült vezetékek
- Nagyméretű főorsó csapágyak, precíz főorsó ház
- Edzett, köszörült fogaskerekek és tengelyek a hajtóműben
- Ergonomikusan kialakitott kezelőszervek
- Számtalan menetvágási lehetőség
- Beállítható biztonsági nyomatékhatároló kuplung
- Nagyteljesítményű főmotor (5,5 kW)
- 4db állítható hosszütköző
Alaptartozékok:
- 3 tengelyen mérőléc
- 3 tengelyes pozíció kijelző
- Ø250 mm-es 3 pofás tokmány
- Ø300 mm-es 4 pofás tokmány
- Ø350 mm-es síktárcsás tokmány
- Cserekerék készlet
- Gyorsváltó, késtartó (1db 25x25 tartóval)
- Hűtőfolyadék rendszer
- Álló és mozgó báb
- Hosszütköző
- Forgácstálca
- Forgácsvédő
- Reteszelt tokmányvédő
- Lábfék
- Csökkentő hüvelyek
- Állócsúcs
- Menetóra
- Munkalámpa
- Kezelőszerszámok
- Angol nyelvű kezelési utasítás
Ágy szélesség ( Bed width) | 300 |
Cikkszám | K-320575 |
Csúcs magasság (center height) | 230 |
Csúcs távolság ( center width) | 2000 |
Főmotor teljesítménye ( Motor ) | 7,5 |
Főorsó fokozatok száma (spindel ranges) | 30-600/600-3000 |
Főorsó furat (hole/bore thrugh the spindel) | 58 |
Főorsó végződés/belső kúp (spindle mount/taper ) | D1-6/MT 6 |
Gép hossz (L=Machine lenght) | 3250 |
Gép magasság (H=Machine height) | 1340 |
Gép súly (Machine weight) | 2100 |
Gép szélesség (W=Machine widht) | 1080 |

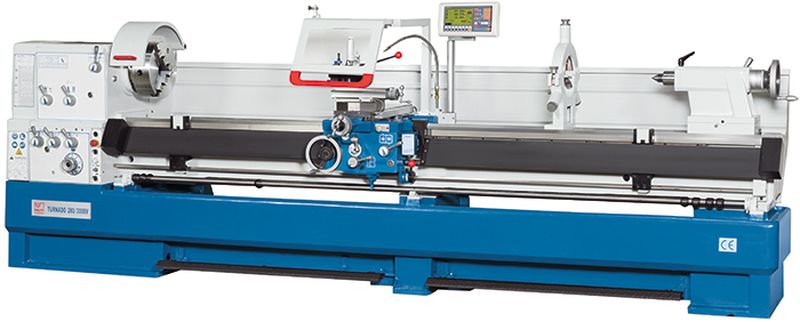

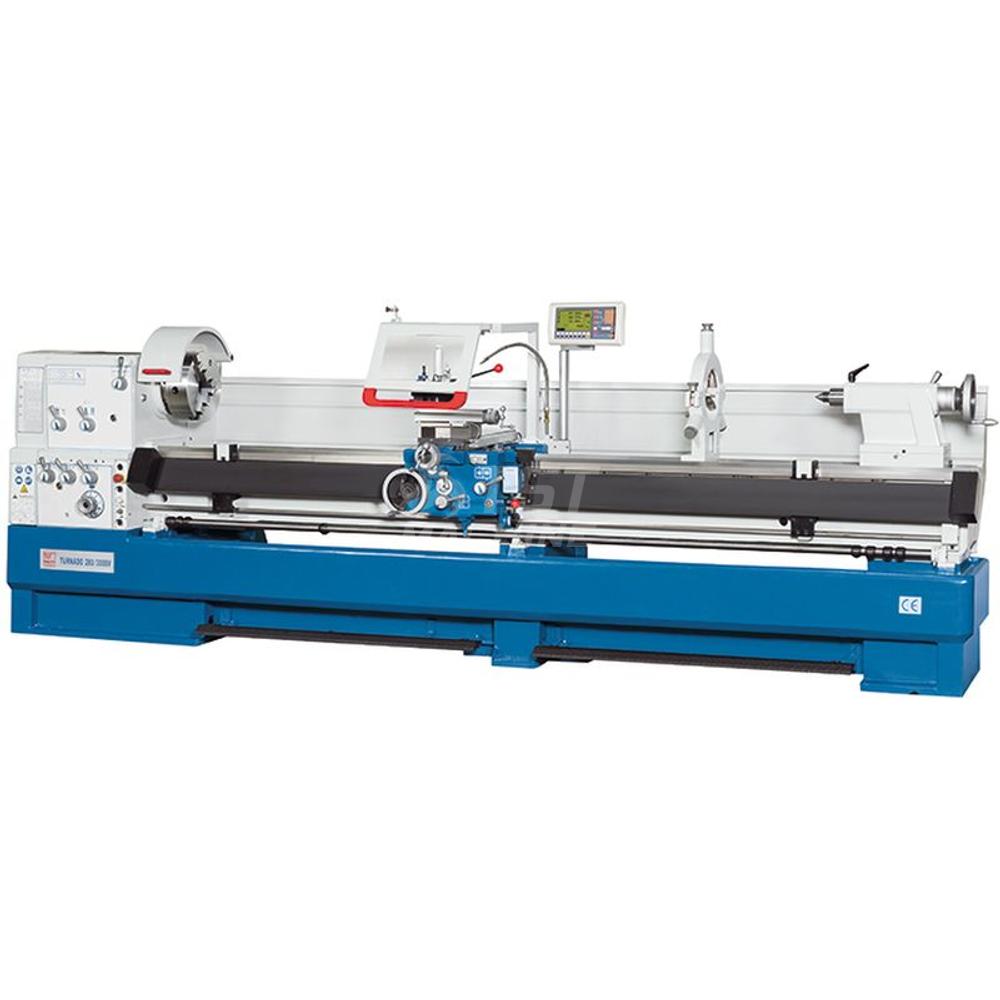

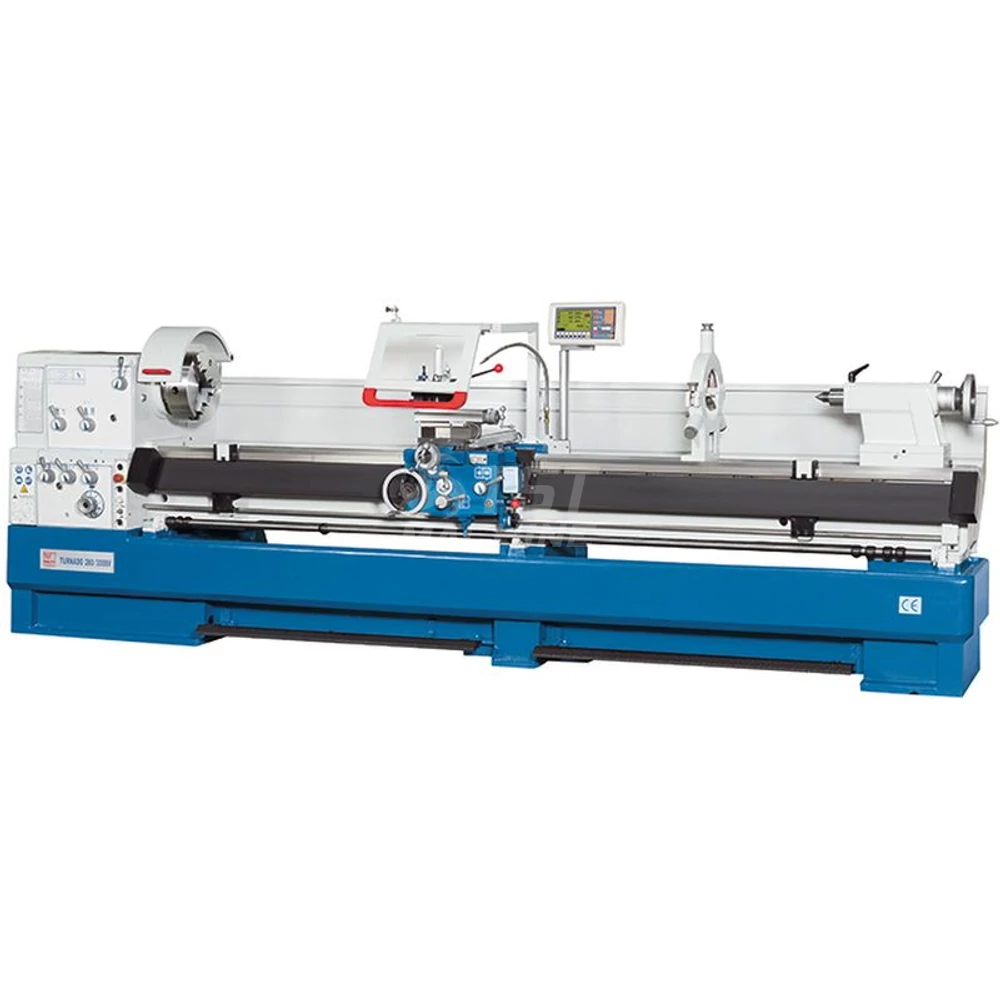

Gép típus | Turnado 230x2000 frekvencia váltós változat |
Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,31-1,7 |
keresztszán löket (cross-slide travel) | 285 |
Késszán előtolás van / nincs (top-slide feeds) | nincs |
Késszán löket (top-slide travel) | 128 |
Szegnyereg belső kúp (tailstock taper) | MT 4 |
Szegnyereg hüvely átmérő (talstock quill diam.) | 60 |
Vágható menetek diametrik (tapping diametric) | (50) 4-112 DP |
Vágható menetek metrikus (tapping metric) | (41) 0.1-14 |
Vágható menetek modul (tapping module) | (34) 0.1-7 |
Vágható menetek whithworth (tapping whithworth/inch) | 2-112(60)TPI |
