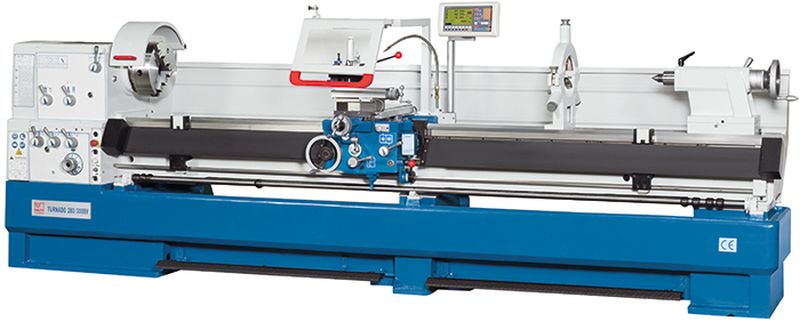

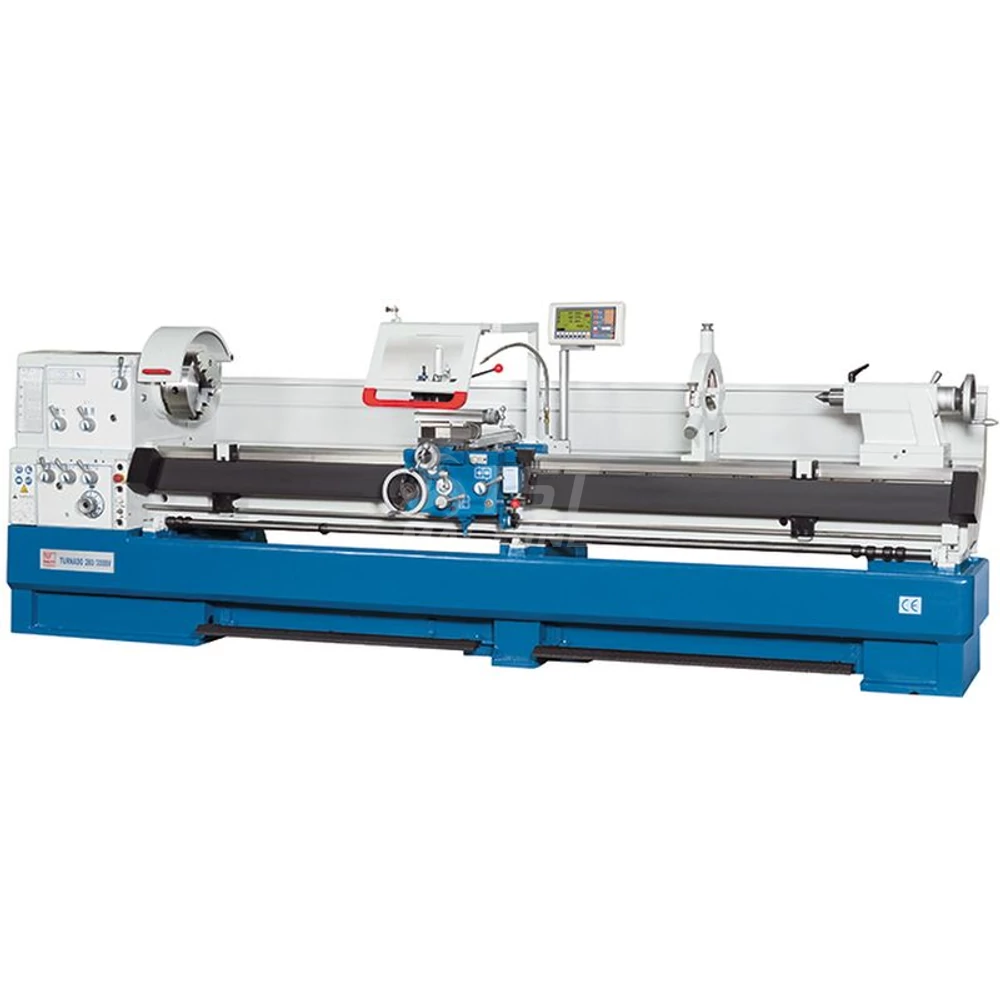

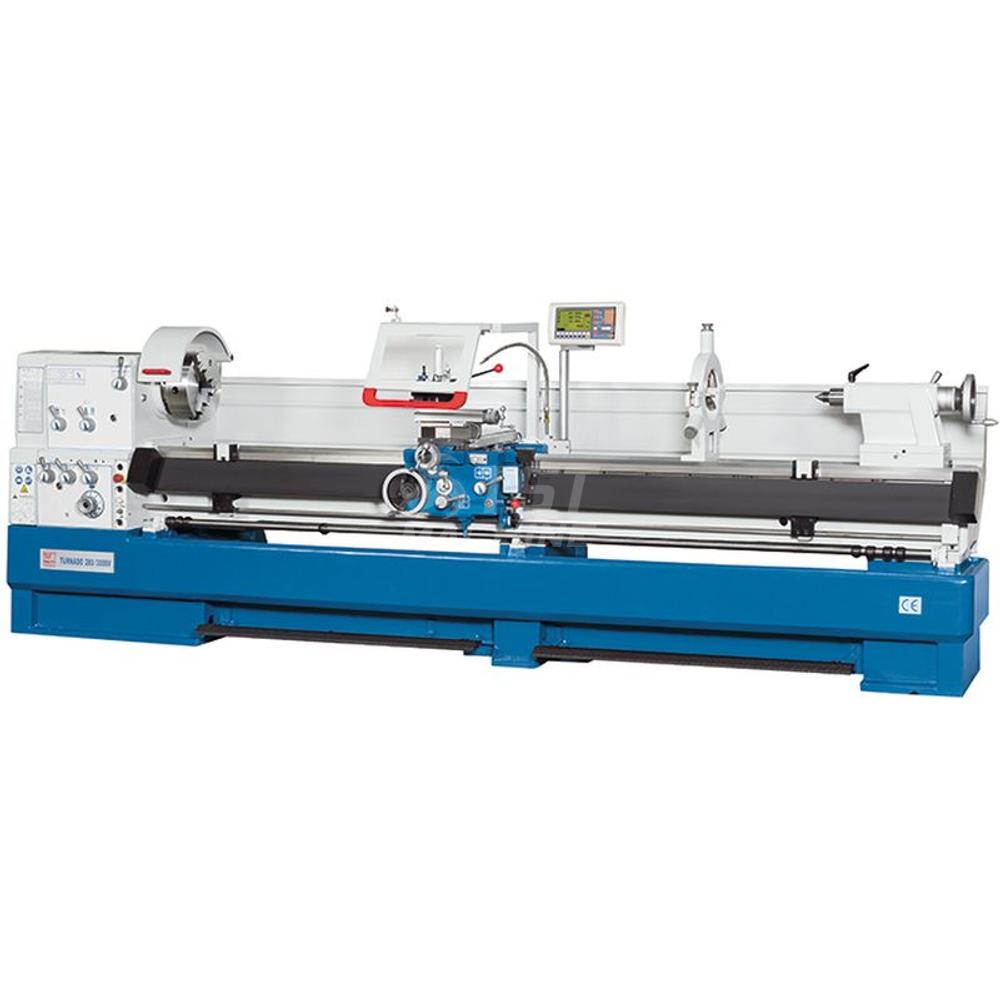

Turnado 230/1000 eszterga
Leírás és Paraméterek
Jellemzők:
- Merev, precíziós eszterga, öntvény gépváz
- Széles ágykialakítás, kivehető híd, edzett, köszörült vezetékek
- Nagyméretű főorsó csapágyak, precíz főorsóház
- Edzett, köszörült fogaskerekek és tengelyek a hajtóműben
- Ergonómikusan kialakitott kezelőszervek
- Számtalan menetvágási lehetőség
- Beállítható biztonsági nyomatékhatároló kuplung
- Nagyteljesítményű főmotor (5,5 kW)
Alaptartozékok:
- 3 tengelyen mérőléc
- 3 tengelyes pozíció kijelző
- Ø300 mm-es 4 pofás tokmány
- Ø350 mm-es síktárcsás tokmány
- Cserekerék készlet
- Gyorsváltó késtartó (1db 25x25 tartóval)
- Hűtőfolyadék rendszer
- Álló és mozgó báb
- Hosszütköző
- Mikrométeres ütköző
- Forgácstálca
- Forgácsvédő
- Reteszelt tokmányvédő
- Lábfék
- Csökkentő hüvelyek
- Állócsúcs
- Menetóra
- Halogén munkatér világítás
- Kezelőszerszámok
- Angol nyelvű kezelési utasítás
- Merev, precíziós eszterga, öntvény gépváz
- Széles ágykialakítás, kivehető híd, edzett, köszörült vezetékek
- Nagyméretű főorsó csapágyak, precíz főorsóház
- Edzett, köszörült fogaskerekek és tengelyek a hajtóműben
- Ergonómikusan kialakitott kezelőszervek
- Számtalan menetvágási lehetőség
- Beállítható biztonsági nyomatékhatároló kuplung
- Nagyteljesítményű főmotor (5,5 kW)
Alaptartozékok:
- 3 tengelyen mérőléc
- 3 tengelyes pozíció kijelző
- Ø300 mm-es 4 pofás tokmány
- Ø350 mm-es síktárcsás tokmány
- Cserekerék készlet
- Gyorsváltó késtartó (1db 25x25 tartóval)
- Hűtőfolyadék rendszer
- Álló és mozgó báb
- Hosszütköző
- Mikrométeres ütköző
- Forgácstálca
- Forgácsvédő
- Reteszelt tokmányvédő
- Lábfék
- Csökkentő hüvelyek
- Állócsúcs
- Menetóra
- Halogén munkatér világítás
- Kezelőszerszámok
- Angol nyelvű kezelési utasítás
| Gép típus | Turnado 230/1000 eszterga |
| Cikkszám | K-320555 |
| Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
| Digitális kijelző van/nincs ( DRO ) | van |
| Hídban elforduló átmérő (swing in gap) | 690 mm |
| keresztszán löket (cross-slide travel) | 285 mm |
| Hosszán löket ( longitudinal travel) mm | 1000 mm |
| Késszán löket (top-slide travel) | 128 mm |
| Ágy szélesség ( Bed width) | 300 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 58 mm |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 31 |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 60 mm |
| Szegnyereg belső kúp (tailstock taper) | MT4/60 |
| Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,014-0,784 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,31-1,7 |
| Késszán előtolás van / nincs (top-slide feeds) | nincs |
| Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | 0,014-0,784 |
| Vágható menetek metrikus (tapping metric) | 0,1-14(47) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2-112(60) |
| Vágható menetek modul (tapping module) | 0,1-7(39) |
| Vágható menetek diametrik (tapping diametric) | 4-112(50) |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 5,5/400 V |
| Gép hossz (L=Machine lenght) | 2200 mm |
| Gép szélesség (W=Machine widht) | 1080 mm |
| Gép magasság (H=Machine height) | 1340 mm |
| Gép súly (machine weight) | 1720 kg |
| Gép tömeg (Machine weight) | 1720 kg |
