Leírás és Paraméterek

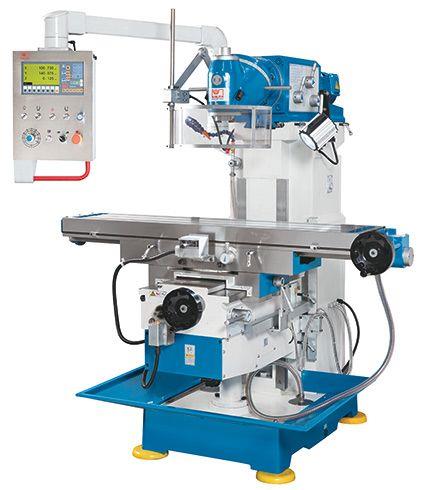

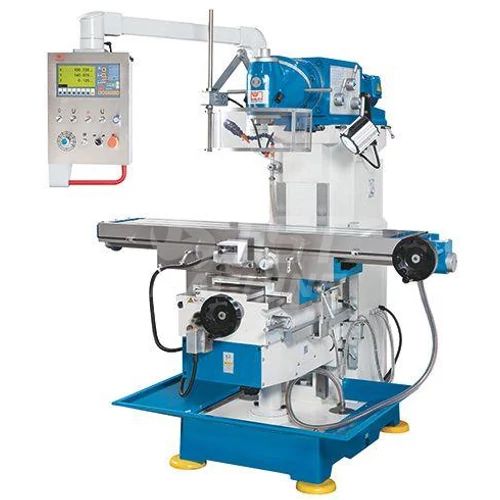

- Rendkívül merev gépágy nagy szilárdságú HT-200 öntöttvasból, vastag bordázattal
- Nagy csúszóvezetékek biztosítják a pontosságot és a csendes működést a legnagyobb megengedett terhelések mellett
- Az univerzális vágófej 2 síkon elfordul - gyors átkapcsolás a vízszintesről a függőleges megmunkálásra
- Mindkét elforgatási szint kombinálásával szinte bármilyen térbeli szög beállítható
- Külső kereszttartó vízszintes maráshoz, a vágófejre szerelhető
- A maróasztal nagy beállítási területtel rendelkezik, és lineáris irányban forgatható
- Edzett felületekkel ellátott precíziós, köszörült vezetékek a hosszútávú pontosság és kopásállóság érdekében
- Erőteljes szervomotor az előtolási tartományon belül fokozatmentesen mind a 3 tengelyben
X (9) 30-830mm/min
Y (9) 30-830mm/min
Z 23-625 mm/min
- Minimális állásidő a munkaasztal gyors pozicionálása és az összes tengely gyors előtolása miatt
- A kezelőpanel forgatható a kényelmes működés érdekében
- Hűtőfolyadék-rendszer és forgácstálca alaptartozék
- Nagy csúszóvezetékek biztosítják a pontosságot és a csendes működést a legnagyobb megengedett terhelések mellett
- Az univerzális vágófej 2 síkon elfordul - gyors átkapcsolás a vízszintesről a függőleges megmunkálásra
- Mindkét elforgatási szint kombinálásával szinte bármilyen térbeli szög beállítható
- Külső kereszttartó vízszintes maráshoz, a vágófejre szerelhető
- A maróasztal nagy beállítási területtel rendelkezik, és lineáris irányban forgatható
- Edzett felületekkel ellátott precíziós, köszörült vezetékek a hosszútávú pontosság és kopásállóság érdekében
- Erőteljes szervomotor az előtolási tartományon belül fokozatmentesen mind a 3 tengelyben
X (9) 30-830mm/min
Y (9) 30-830mm/min
Z 23-625 mm/min
- Minimális állásidő a munkaasztal gyors pozicionálása és az összes tengely gyors előtolása miatt
- A kezelőpanel forgatható a kényelmes működés érdekében
- Hűtőfolyadék-rendszer és forgácstálca alaptartozék
Gép típus | UWF 1.2 |
Cikkszám | 362694 |
Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | univerzális |
Digitális kijelző van/ nincs ( DRO) | van |
Asztal hossz (Table length) | 1370 mm |
Asztal szélesség (Table width) | 300 mm |
T hornyok adatai db/ osztás ( T-slots ) | 3x14x80 |
Gyorsmenet X Y | 1335 m/min |
Gyorsmenet X ,Y, ( Rapid feed X, Y axis ) - m/min | 1335 m/min |
Gyorsmenet Z, (Rapid feed Z-axis) | 1000 m/min |
Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 1 |
Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | (11) 45-1660 |
Függőleges főmotor teljesítmény (Vertical main motor rating) | 3 kW |
Vízszintes főorsó végződés (horizontal spindle mount ) | nincs |
Fej elforgathatóság ( head rotation) | 360 +/- ° |
Gép hossz ( Lenght) | 1830 mm |
Gép szélesség (Width) | 1760 mm |
Gép magasság ( Height) | 1700 mm |
Gép súly (machine weight) | 1750 kg |
