Leírás és Paraméterek
- Rendkívül merev gépágy nagy szilárdságú HT-200 öntöttvasból, nehéz bordázattal
- A nagy csúszóvezetékek garantálják a pontosságot és a csendes működést a legnagyobb terhelések mellett
- Precíziós köszörült edzett felületekkel a hosszú távú pontosság és kopásállóság érdekében
- A maróasztal nagy beállítási felülettel rendelkezik és lineárisan is elforgatható
- Csendes, precíziósan mart fogaskerekek edzett és köszörült fogaskerekekkel
- Az univerzális vágófej 2 síkban elforgatható - gyors átváltás vízszintesről függőlegesen megmunkálásra
- Mindkét elforgatható szint kombinálásával szinte bármilyen térbeli szöget beállíthatunk
- Erőteljes szervomotor az előtolások fokozatmentes előtolással mind a 3 tengelyen
- Minimális állásidő a munkaasztal gyors pozicionálása és a tengelyek gyors előtolása miatt
- A kezelőpanel elfordul a kényelmes működés érdekében
- Hűtőfolyadék-rendszer és forgács-tálca tartozék
Alaptartozékok:
- 3 tengelyes helyzetjelző
- Befogótokmány befogóval (4,5,6,8,10,12,14,16 mm átm.)
- Vízszintes szárny Ø 27 mm
- Külső gerinctámasz vízszintes maráshoz
- Forgótálca
- Hűtőfolyadék rendszer
- Központi kenés
- M16 vonórúd
- LED munkalámpa
- Működtető eszközök
- Kezelői utasításokat
- A nagy csúszóvezetékek garantálják a pontosságot és a csendes működést a legnagyobb terhelések mellett
- Precíziós köszörült edzett felületekkel a hosszú távú pontosság és kopásállóság érdekében
- A maróasztal nagy beállítási felülettel rendelkezik és lineárisan is elforgatható
- Csendes, precíziósan mart fogaskerekek edzett és köszörült fogaskerekekkel
- Az univerzális vágófej 2 síkban elforgatható - gyors átváltás vízszintesről függőlegesen megmunkálásra
- Mindkét elforgatható szint kombinálásával szinte bármilyen térbeli szöget beállíthatunk
- Erőteljes szervomotor az előtolások fokozatmentes előtolással mind a 3 tengelyen
- Minimális állásidő a munkaasztal gyors pozicionálása és a tengelyek gyors előtolása miatt
- A kezelőpanel elfordul a kényelmes működés érdekében
- Hűtőfolyadék-rendszer és forgács-tálca tartozék
Alaptartozékok:
- 3 tengelyes helyzetjelző
- Befogótokmány befogóval (4,5,6,8,10,12,14,16 mm átm.)
- Vízszintes szárny Ø 27 mm
- Külső gerinctámasz vízszintes maráshoz
- Forgótálca
- Hűtőfolyadék rendszer
- Központi kenés
- M16 vonórúd
- LED munkalámpa
- Működtető eszközök
- Kezelői utasításokat

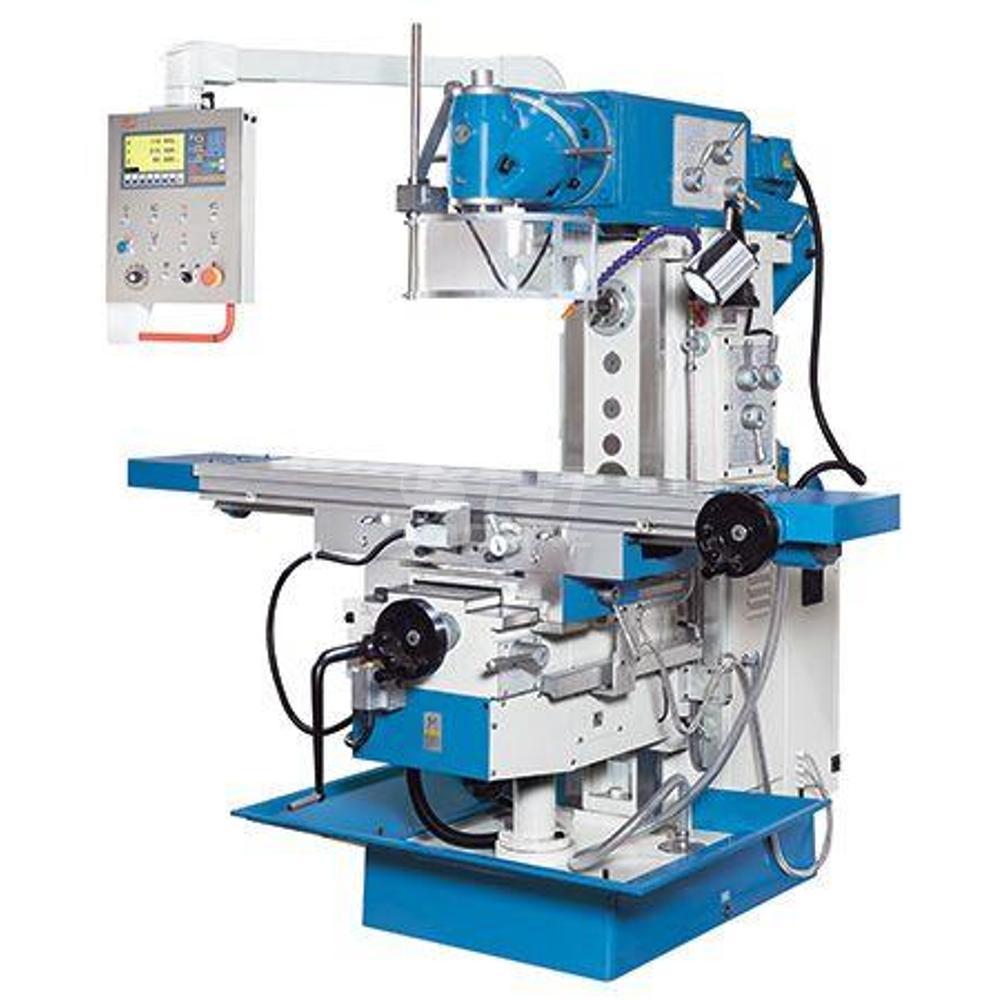

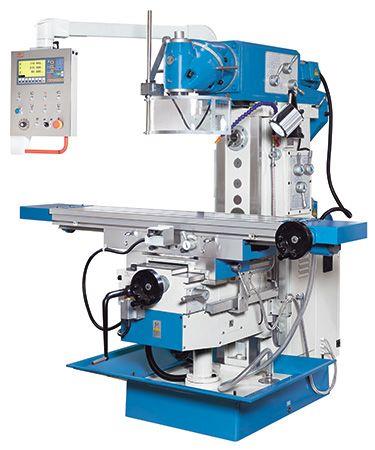

| Gép típus | UWF 3.2 |
| Cikkszám | K-362695 |
| Digitális kijelző van/ nincs ( DRO) | van |
| Asztal hossz (Table length) | 1370 mm |
| Asztal szélesség (Table width) | 320 mm |
| T hornyok adatai db/ osztás ( T-slots ) | 3x14x80 |
| Gyorsmenet X Y | 1335 m/min |
| Gyorsmenet X ,Y, ( Rapid feed X, Y axis ) - m/min | 1335 m/min |
| Gyorsmenet Z, (Rapid feed Z-axis) | 1000 m/min |
| Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 1 |
| Orsó előtolás van / nincs (Quill feed) | nincs |
| Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | (11) 45-1660 |
| Vízszintes főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó fokozat db / fordulat 1/min (Horizontal spindle speeds) | (12) 35-1500 |
| Gép hossz ( Lenght) | 1900 mm |
| Gép szélesség (Width) | 1750 mm |
| Gép magasság ( Height) | 2000 mm |
| Gép súly (machine weight) | 1950 kg |
