Leírás és Paraméterek
- Rendkívül merev gépágy nagyszilárdságú HT-200 öntöttvasból, nehéz bordázattal
- Csendes, precíziósan mart köszörült edzett fogaskerekekkel
- A maróasztal nagy beállítási felülettel rendelkezik és lineárisan elforgatható
- Szögletes furatok esetén a függőleges vágófej két irányban elfordul: Jobb-bal ±90° Előre-hátra ±45°
- A függőleges vágófej orsósebessége fokozatmentesen széles sebességtartományban változtatható egy kiegészítő sebességváltó biztosítja a nagy nyomatékot
- Mind függőleges mind a vízszintes orsónak külön meghajtása van
- A nagyteljesítményű szervomotorok mind a három tengely előtolásának fokozatementes teszik lehetővé
- Minimális állásidő a munkaasztal gyors pozicionálása és a tengelyek gyors előtolása miatt
- A kezelőpanel elfordul a kényelmes működés érdekében
- A hűtőfolyadék-rendszer és a forgácstálca tartozék
Alptartozékok:
- Forgács tálca
- Hűtőfolyadék rendszer
- Központi kenés
- 3 tengelyes útmérő
- M16 behúzószár
- Marótüske 27 mm
- Csendes, precíziósan mart köszörült edzett fogaskerekekkel
- A maróasztal nagy beállítási felülettel rendelkezik és lineárisan elforgatható
- Szögletes furatok esetén a függőleges vágófej két irányban elfordul: Jobb-bal ±90° Előre-hátra ±45°
- A függőleges vágófej orsósebessége fokozatmentesen széles sebességtartományban változtatható egy kiegészítő sebességváltó biztosítja a nagy nyomatékot
- Mind függőleges mind a vízszintes orsónak külön meghajtása van
- A nagyteljesítményű szervomotorok mind a három tengely előtolásának fokozatementes teszik lehetővé
- Minimális állásidő a munkaasztal gyors pozicionálása és a tengelyek gyors előtolása miatt
- A kezelőpanel elfordul a kényelmes működés érdekében
- A hűtőfolyadék-rendszer és a forgácstálca tartozék
Alptartozékok:
- Forgács tálca
- Hűtőfolyadék rendszer
- Központi kenés
- 3 tengelyes útmérő
- M16 behúzószár
- Marótüske 27 mm

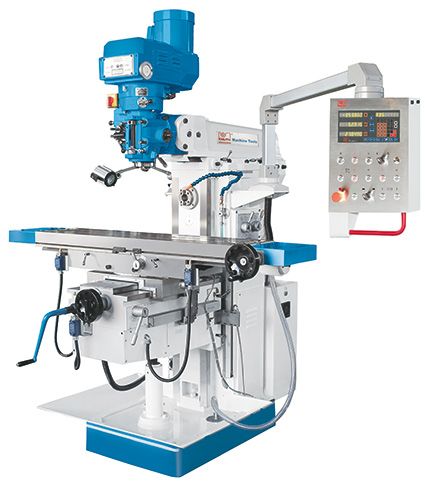

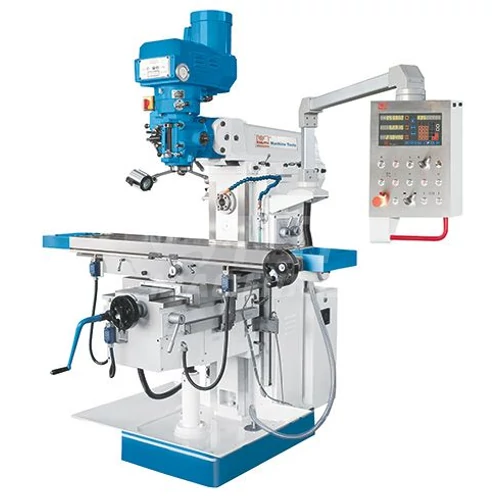

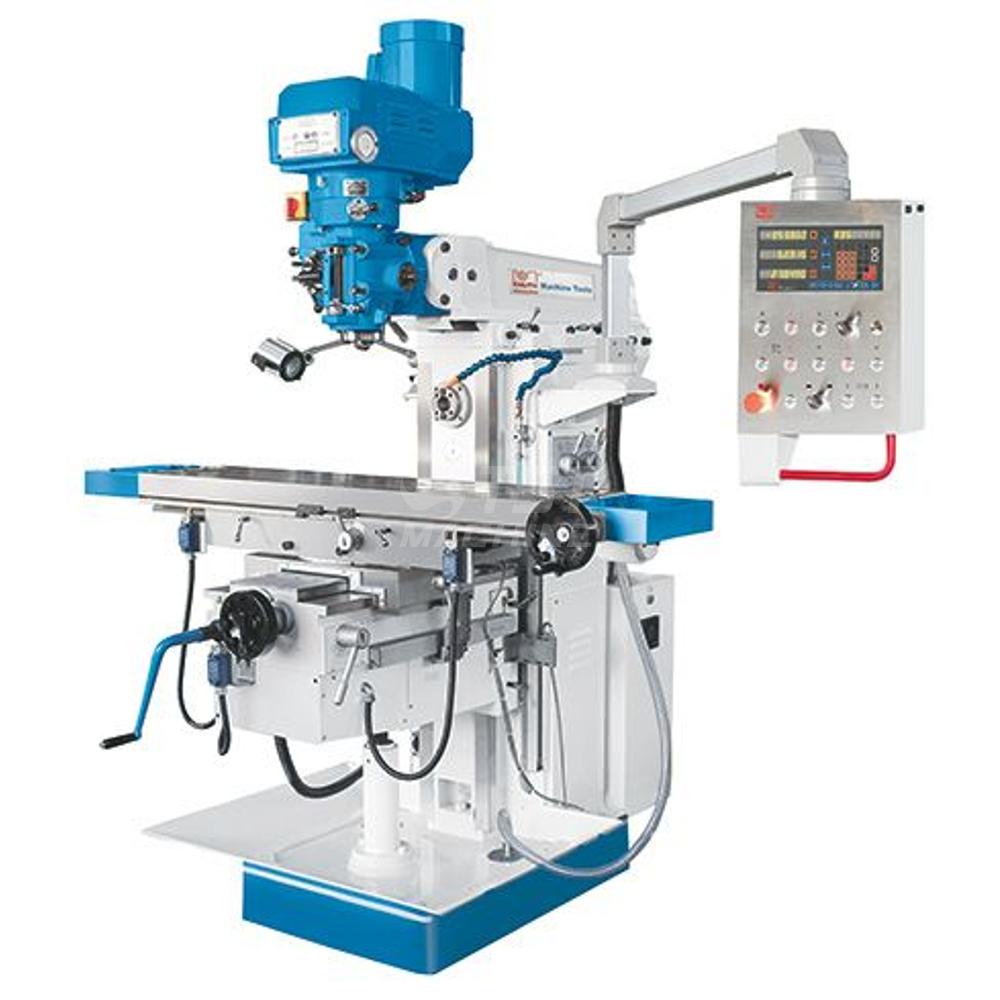

Gép típus | VHF 3.2 Konzolos marógép |
Cikkszám | 301411 |
Szerszám / konzolos / ágy / bridgeport /portálmarógép | Konzolos |
Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | univerzális |
Digitális kijelző van/ nincs ( DRO) | van |
Asztal hossz (Table length) | 1370 mm |
Asztal szélesség (Table width) | 320 mm |
T hornyok adatai db/ osztás ( T-slots ) | 3x14x80 |
Gyorsmenet X Y | 1335 m/min |
Gyorsmenet X ,Y, ( Rapid feed X, Y axis ) - m/min | 1335 m/min |
Gyorsmenet Z, (Rapid feed Z-axis) | 1000 m/min |
Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 1 |
Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | 50-3750 |
Függőleges főmotor teljesítmény (Vertical main motor rating) | 3.7 kW |
Vízszintes főorsó végződés (horizontal spindle mount ) | ISO 40 |
Vízszintes főorsó fokozat db / fordulat 1/min (Horizontal spindle speeds) | (12) 35-1500 |
Gép hossz ( Lenght) | 1900 mm |
Gép szélesség (Width) | 1750 mm |
Gép magasság ( Height) | 2350 mm |
Gép súly (machine weight) | 1950 kg |
