UT-100 ferdeágyas CNC eszterga integrált töltőrendszerrel
Leírás és Paraméterek
Gyártó bemutatása:
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.

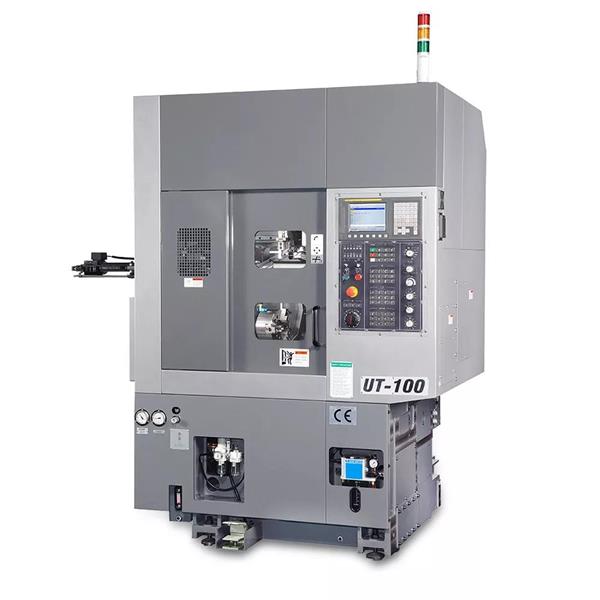

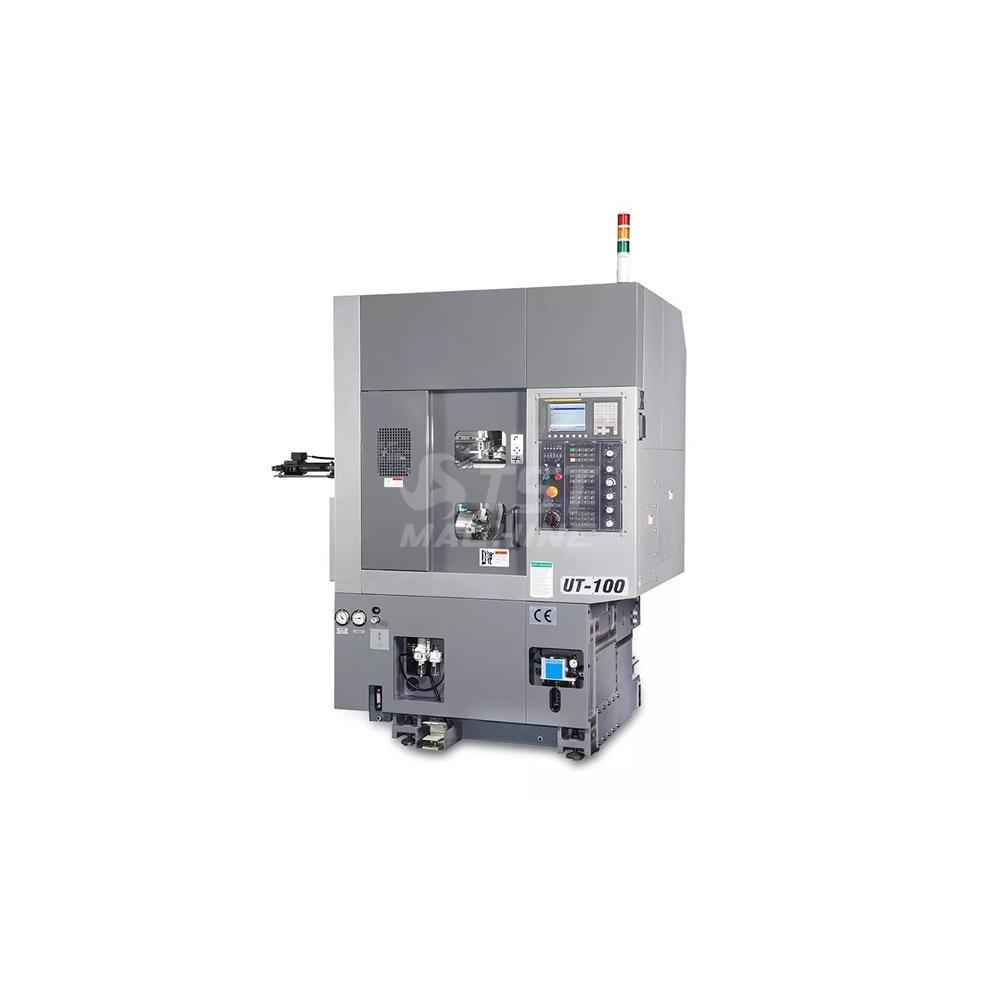

Az UT-100 eszterga bemutatása:
Az UT-100 eszterga, kis helyigénye miatt, kiváló megoldás korlátozott méretű üzemi terület esetén.
A Meehanite öntvényből készült ferde gépágy és az edzett csúszó vezetékek nagy merevséget nyújtanak a megmunkálás során.
Az integrált töltőrendszer további helyet takarít meg és növeli a termelékenységet időveszteség nélkül.
Nagy pontosságú és gyors megmunkálás egyszerű konstrukcióval.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
Integrált töltőrendszer (max. mdb. átmérő: 45mm, max. mdb. tömeg: 0,5 kg)
3 pofás, hidraulikus működtetésű, átmenő tokmány
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
3 db furatkéstartó (ø32)
1 db furatkéstartó belső hűtéssel (ø32)
32 mm-es szűkítő készlet (6/8/10/12/16/20/25 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
10-baros hűtőfolyadék rendszer
15-baros hűtőfolyadék rendszer
Száladagoló interfész (24pines)
Olajköd elszívó
Olajleválasztó
| Gép típus | UT-100 ferdeágyas CNC eszterga integrált töltőrendszerrel |
| Cikkszám | AW-UT-100 |
| Elrendezés: síkágyas/ferdeágyas/karusszel (flat bed/slant bed/vertical) | ferdeágyas |
| Ágy dőlésszög (Degree of slant bed) | 15 ° |
| Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | edzett lapos vezeték |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Normál CNC vezérlés |
| Tokmány átmérője ( Chuck size) | 160 mm |
| Orsó löket(Quill stroke) | 18 mm |
| Főorsó furat | 30 mm |
| Hosszirányú előtolás (Z longitudinal feed ) | 10000 mm/min |
| Gyorsmenet X (Rapid X) | 12 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 18 m/min |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Gyorsmenet Z Rapid( Z-Z1) | 1900 m/min |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | FANUC 0i-T |
| C tengely van / nincs (C axis) | opció |
| Rúdadagoló van / nincs (barfeeder) | opció |
| Mdb elkapó van/ nincs (part catcher) | integrált töltőrendszer |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Gép hossz (L=Machine lenght) | 1700 mm |
| Gép szélesség (W=Machine widht) | 1600 mm |
| Gép magasság (H=Machine height) | 2200 mm |
| Gép súly (machine weight) | 1900 kg |
