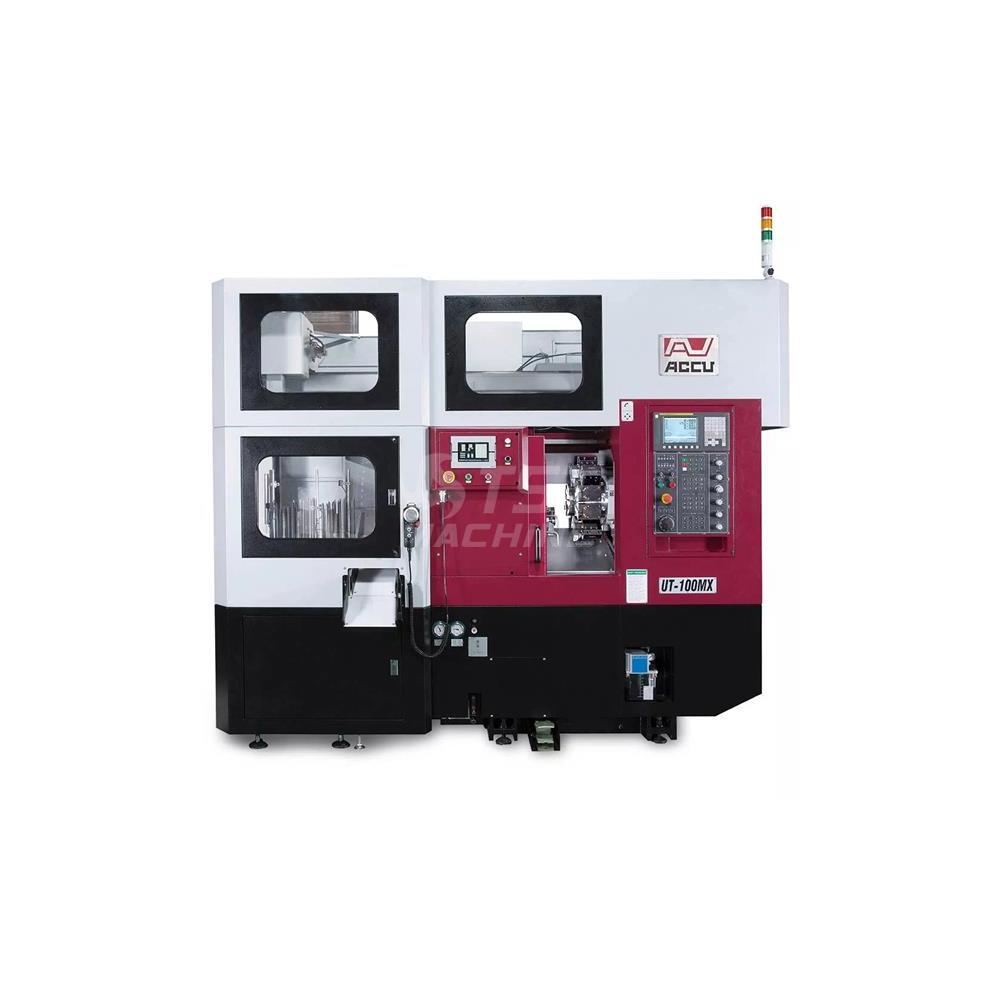

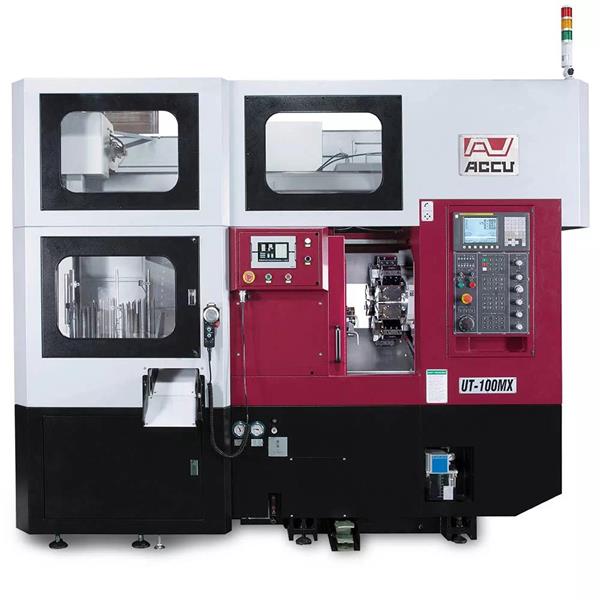

UT-100MX CNC eszterga hajtott szerszámmal, integrált töltőrendszerrel
Leírás és Paraméterek
Gyártó bemutatása:
Az 1986-ban alapított Accuway Machinery Co. Ltd. a félvezetőipar számára öntőformák és szerszámok szállítására szakosodott, és a folyamatos fejlesztés és innováció révén bőséges precíziós megmunkálási tapasztalatot és technológiát halmozott fel.
Az alapítása óta folyamatos növekedést tapasztaló Accuway kibővítette üzleti tevékenységét szerszámgépek gyártásával. Jelenleg, több mint 10 000 m²-en, a folyamatos fejlesztésre összpontosítva, modern, nagypontosságú CNC szerszámgépeket gyárt, hogy megfeleljen a különböző ipari alkalmazások szigorú forgácsolási követelményeinek.
Saját öntvény-, revolverfej-, orsó- és egyedi szerszámtervezési technológiával rendelkeznek, hogy megfeleljenek a felmerülő gyártási kihívásoknak.
A szerszámgépekhez kínált egyedi portál töltőrendszerek kivételes termelékenységet és sokoldalúságot biztosító automatizálási megoldások.
Az UT-100MX eszterga bemutatása:
Az UT-100MX eszterga, kis helyigénye miatt, kiváló megoldás korlátozott méretű üzemi terület esetén.
A Meehanite öntvényből készült ferde gépágy és az edzett csúszó vezetékek nagy merevséget nyújtanak a megmunkálás során.
Az integrált töltőrendszer további helyet takarít meg és növeli a termelékenységet időveszteség nélkül.
A hajtott tartós revolverfej nagy mértékben növeli a megmunkálhatóságot bonyolultabb munkadaraboknál.
Nagy pontosságú és gyors megmunkálás egyszerű konstrukcióval.
Alapfelszereltség:
FANUC 0i-T vezérlés 10.4”-os színes kijelzővel + Manual Guide i
Integrált portál típusú töltőrendszer (max. mdb. átmérő: 135mm, max. mdb. tömeg: 1 kg)
Munkadarabtár
3 pofás, hidraulikus működtetésű, átmenő tokmány
Láncos forgácskihordó kocsival
4-baros hűtőfolyadék rendszer
3 db furatkéstartó (ø40)
40 mm-es szűkítő készlet (6/8/10/12/16/20/25 mm)
1 év garancia az ACCUWAY alkatrészekre
2 év garancia a FANUC vezérlőre
Opcionális kiegészítők:
10-baros hűtőfolyadék rendszer
15-baros hűtőfolyadék rendszer
30-baros hűtőfolyadék rendszer
Axiális hajtott tartó
Radiális hajtott tartó
Darabelszedő
Olajköd elszívó
Olajleválasztó
| Gép típus | UT-100MX CNC eszterga hajtott szerszámmal, integrált töltőrendszerrel |
| Cikkszám | AW-UT-100MX |
| Tokmány átmérője ( Chuck size) | 160 mm |
| Max. főorsó teljesítmény (Spindle motor) | 7.5 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 12 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 18 m/min |
| Főorsó furat (hole/bore thrugh the spindel) | 30 mm |
| Revolver fejek száma (quantity of turrets) | 1 db |
| Revolver fej állások száma (turret tool station) | 12 db |
| Hajtott szerszámok száma (driven tool) | 12 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | FANUC 0i-T |
| C tengely van / nincs (C axis) | van |
| Mdb elkapó van/ nincs (part catcher) | integrált töltőrendszer |
| Gép hossz (L=Machine lenght) | 3100 mm |
| Gép szélesség (W=Machine widht) | 1700 mm |
| Gép magasság (H=Machine height) | 2400 mm |
| Gép súly (machine weight) | 2200 kg |
