Leírás és Paraméterek
- Két osztósíkos ( HURON rendszerű) univerzális marófej
- Nehéz gépváz széles, állítható fecskefark-vezetőkkel minden tengelyben
- Merev univerzális vágófej, gyakorlatilag bármilyen térszögbe mozgatható két szinten
- Automatikus asztali előtolás X- és Y-tengelyeken, beleértve a gyors előtolást
- Motoros magasságállítás Z irányban
Alaptartozékok:
- 3 tengelyes digitális útmérő
- Külső kereszttartó vízszintes maráshoz
- Patronos befogó 4,5,6,8,10,12,14,16 mm-es partonokkal
- Hosszú marótüske Ø 32 mm
- Hűtőfolyadék rendszer
- LED munkalámpa
- Kezelési utasítások
- Nehéz gépváz széles, állítható fecskefark-vezetőkkel minden tengelyben
- Merev univerzális vágófej, gyakorlatilag bármilyen térszögbe mozgatható két szinten
- Automatikus asztali előtolás X- és Y-tengelyeken, beleértve a gyors előtolást
- Motoros magasságállítás Z irányban
Alaptartozékok:
- 3 tengelyes digitális útmérő
- Külső kereszttartó vízszintes maráshoz
- Patronos befogó 4,5,6,8,10,12,14,16 mm-es partonokkal
- Hosszú marótüske Ø 32 mm
- Hűtőfolyadék rendszer
- LED munkalámpa
- Kezelési utasítások

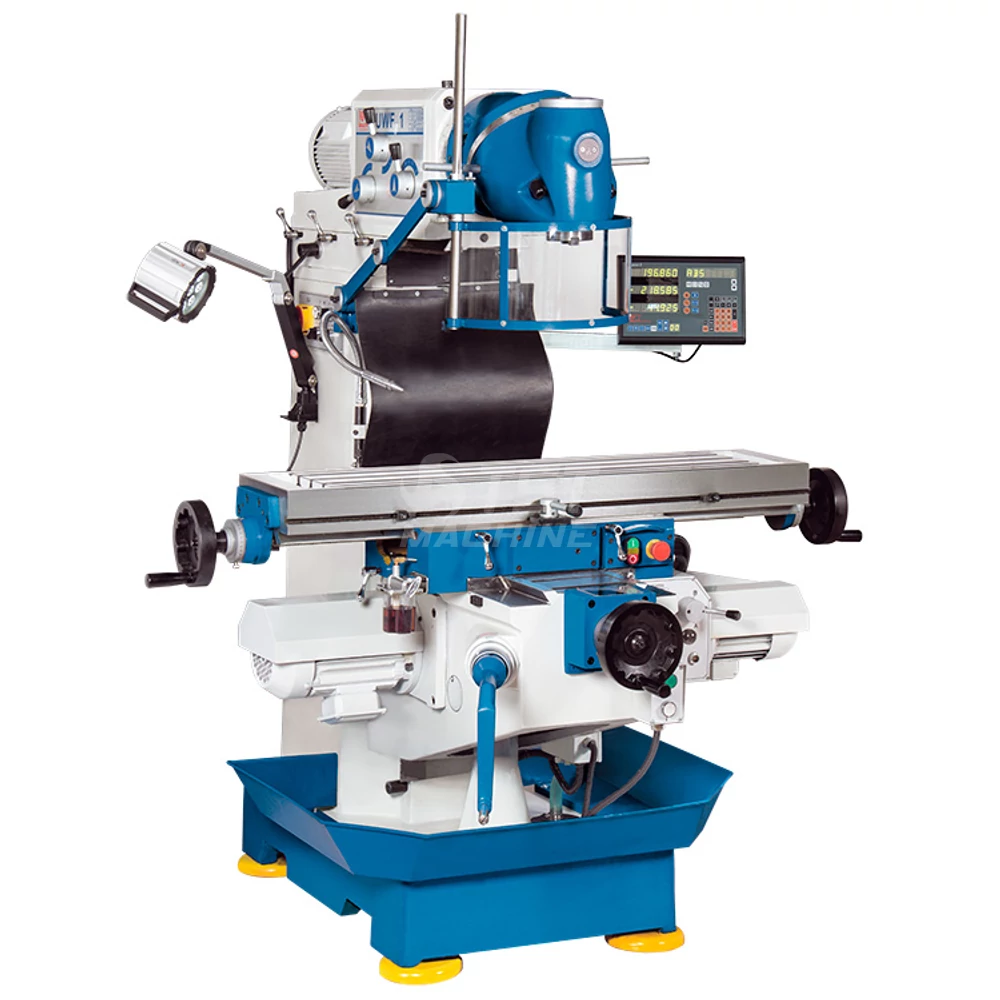

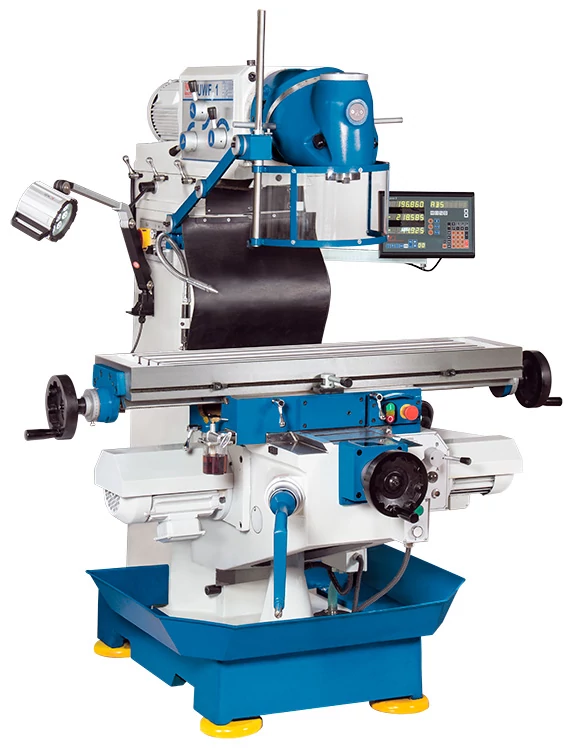

Gép típus | UWF 1.1 Univerzális marógép |
Cikkszám | K-362693 |
Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | univerzális |
Szerszám / konzolos / ágy / bridgeport /portálmarógép | Konzolos |
Digitális kijelző van/ nincs ( DRO) | Van |
Asztal hossz (Table length) | 1120 mm |
Asztal szélesség (Table width) | 260 mm |
X-tengely gyorsmenet (Rapid feed X axis) | 422 m/min |
Y-tengely gyorsmenet (Rapid feed Y axis) | 0.402 m/min |
Z-tengely gyorsmenet (Rapid feed Z-axis) | 422 m/min |
Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 1 |
T hornyok adatai db/ osztás ( T-slots ) | 3x14x63 |
Gyorsmenet Z, (Rapid feed Z-axis) | 422 m/min |
Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | 45-1660 |
Függőleges főmotor teljesítmény (Vertical main motor rating) | 2.2 kW |
Fej elforgathatóság ( head rotation) | 360 +/- ° |
Gép hossz ( Lenght) | 1660 mm |
Gép szélesség (Width) | 1500 mm |
Gép magasság ( Height) | 1730 mm |
Gép tömege (machine weight) | 1840 kg |
Gép súly (machine weight) | 1480 kg |
