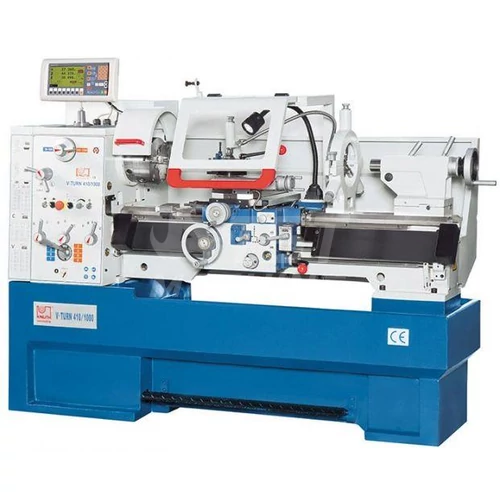

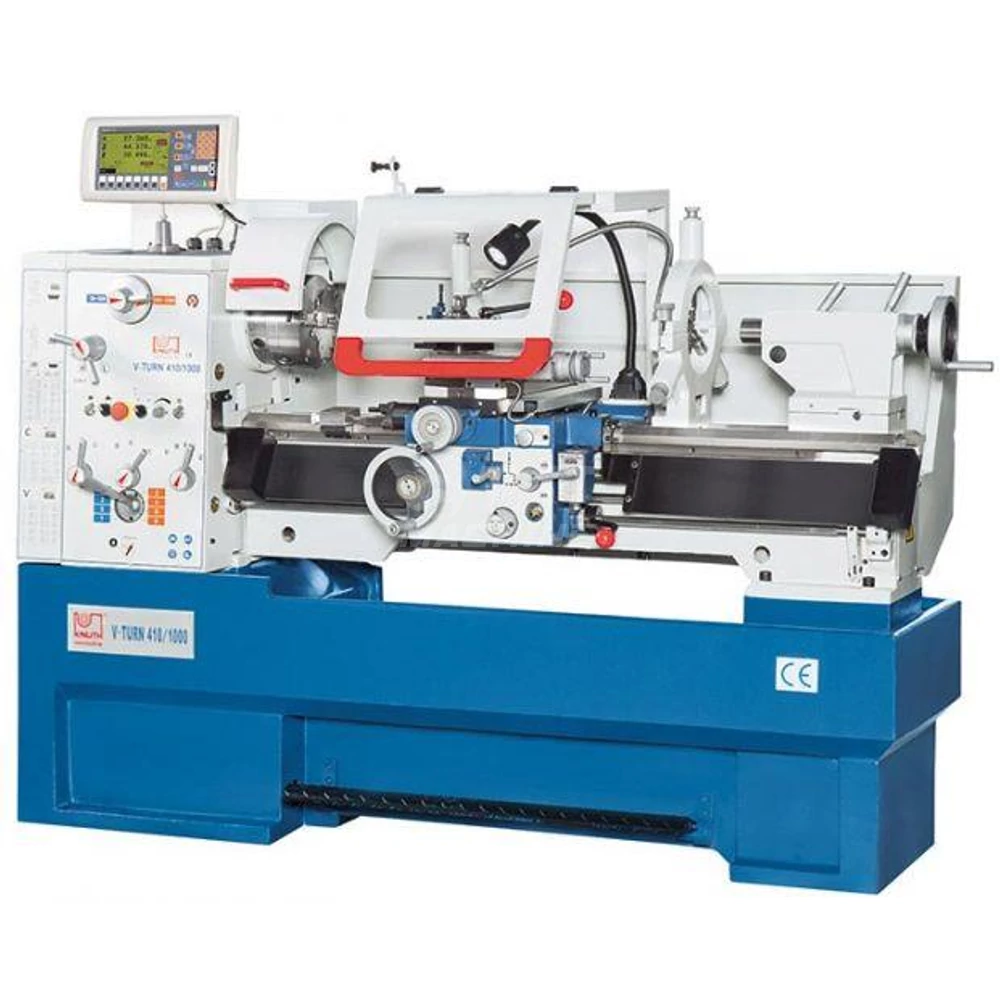

V-Turn 410/1500 hagyományos eszterga
Videók
Leírás és Paraméterek
Precíziós megmunkálás állandó vágósebességgel!
V-Turn esztergák általános jellemzői:
- Állandó vágósebesség, CNC szerszámgépekhez hasonló tökéletes felület
- Rendkívül merev feszültségmentesített öntvényváz, öntött lábazat
- Edzett köszörült vezetékrendszer, hosszantartó precizitás
- Csendesen működő orsószekrény, edzett, köszörült tengelyek és fogaskerekek
- 5,5 kW-os főmotor teljesítmény nagyoló és simító megmunkáláshoz
- Mikrométeres állítható ütköző
- Beépített központi kenőrendszer
- 3 tengelyes üvegléces mérőrendszer speciális kijelzővel
- Gyorscserélős késtartó alapárban
- Tokmány és késtartó védőburkolat
- Nagyon hosszú tartozéklista
Alaptartozékok:
- 3 tengelyes állandó vágósebességű kijelző
- 3 db üvegléc
- D250 mm-es 4 pofás tokmány
- D350 mm-es 4 pofás síktárcsa
- Cserekerekek
- Gyorscserélős késtartó
- Gyorscserélő betét ( 1db WBD 25x120 )
- Hűtőrendszer
- Álló és mozgóbáb
- Lábfék
- Mikrométeres állítható ütköző
- Forgácstálca
- Fröccsenés védő hátfal
- Tokmányvédő burkolat
- Késtartó védő burkolat
- Halogén világítás
- Menetóra
- Kezelő szerszámok
- Angol nyelvű kezelési leírás
| Ágy szélesség ( Bed width) | 250 |
| Cikkszám | K-300821 |
| Csúcs távolság ( center width) | 1500 |
| Főorsó furat (hole/bore thrugh the spindel) | 52 |
| Főorsó végződés/belső kúp (spindle mount/taper ) | D1-6/MT 6 |
| Gép hossz (L=Machine lenght) | 2042 |
| Gép magasság (H=Machine height) | 1350 |
| Gép súly (Machine weight) | 1800 |
| Gép szélesség (W=Machine widht) | 810 |
| Gép típus | V-Turn 410/1500 hagyományos eszterga |
| Hídban elforduló átmérő (swing in gap) | 580 |
| Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,05-1,7 |
| keresztszán löket (cross-slide travel) | 210 |
| Késszán löket (top-slide travel) | 140 |
| Max. elforduló átmérő (max. turning diam. over bed) | 410 |
| Szán felett elforduló átmérő (max turning diam. over support) | 255 |
| Szegnyereg belső kúp (tailstock taper) | MT4/50 |
| Vágható menetek diametrik (tapping diametric) | 8-44(21) |
| Vágható menetek metrikus (tapping metric) | 0,2-14(38) |
| Vágható menetek modul (tapping module) | 0,03-3,5(18) |
| Vágható menetek whithworth (tapping whithworth/inch) | 2-72(45) |
