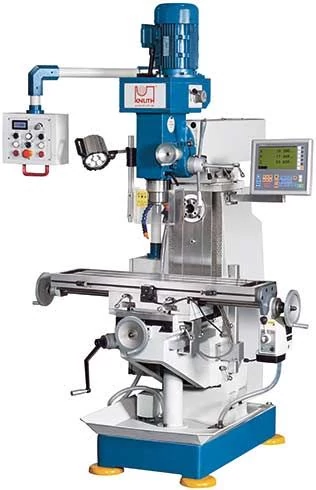

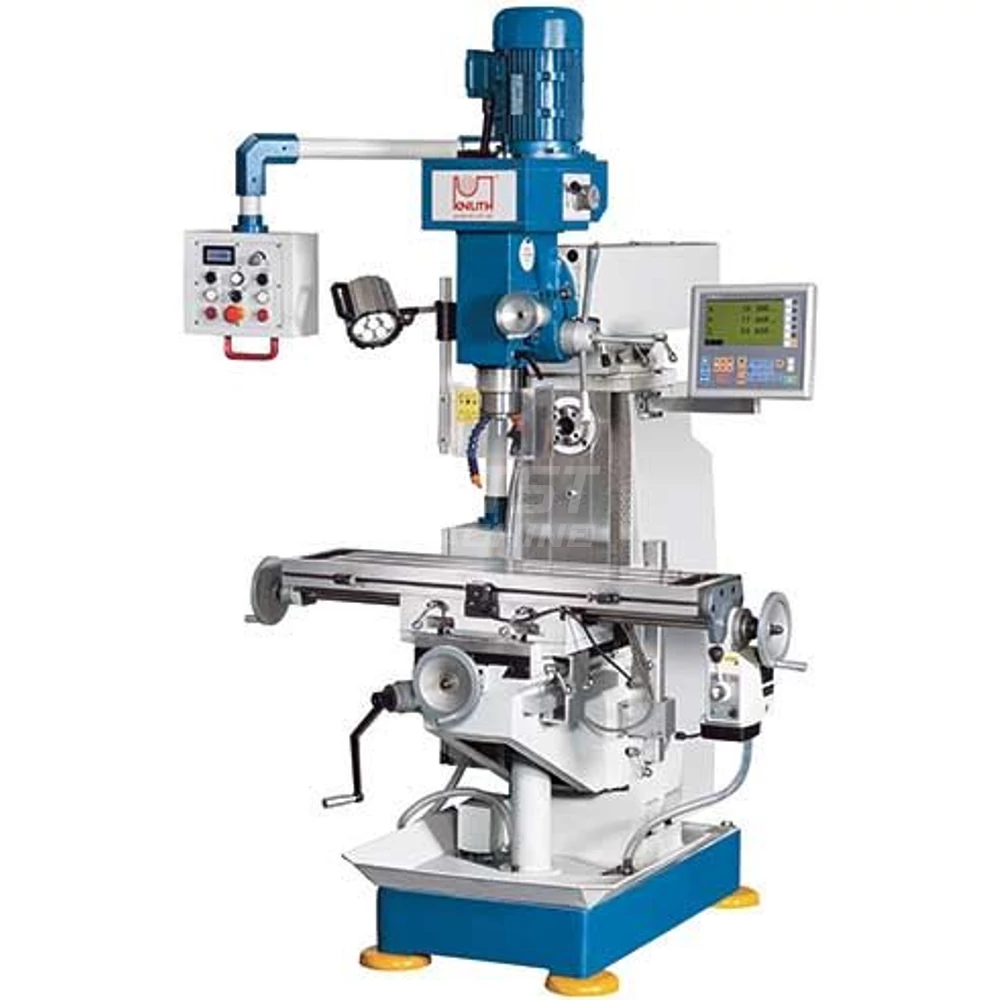

VHF 1.1 Univerzális marógép
Leírás
Jellemzői:
• X tengely automatikus előtolását és gyorsjáratát TV 1000 előtoló biztosítja
• ±45°-ban elfordítható függőleges fej
• Vízszintes orsóval történő megmunkáláshoz a felső gerendázat fejjel együtt ±180°-ban elfordítható
• Váltható, olajban futó orsósebességek a függőleges és vízszintes szétválasztó hajtóművön keresztül
• 3 automatikus Pinole előtolás fúráshoz, kézi finom-előtolás maráshoz
• Köszörült után állítható fecskefarkú vezetékek az X-, és széles négy élű vezetékek az Y-, és Z-tengelyen
• Mindhárom tengely rögzíthető
• Állítható ütközők a furatmélységhez és állítható az asztal is
• hűtőrendszer és forgácstálca az alapárban
• könnyű kezelhetőség,
• merev rezgéscsillapító öntött vázszerkezet
• a fej szerkezetébe épített 2 fokozatú fogaskerekes sebességváló
• vizszintes orsó csendes futású szíjhajtással készült
Alaptartozékok:
- 3 tengelyes digitális kijelző és útmérő rendszer (X.Pos 3)
- 2 db hosszú marótüske ( D 22 és D 27)
- Fúrótokmány (Ø16mm)
- Átalakító hüvelyek (ISO 40/MK3, ISO 40/MK2)
- Hűtő-kenő berendezés
- Halogén munkalámpa
- Kezelő és karbantartó szerszámok
- Gépkönyv ( angol)
Rendelhető tartozékok:
- LK 33 rugalmas géptalp ( 4 db) 103321
- Átalakító készlet 5 db 104596
- MS 125 gépsatu 104955
- De Lux rögzítőkészlet 14/M12 105295
- Billenő rögzítő 105790
- ISO 40-es rögzítő csap esztergafejhez 108637
- Kiesztergáló készlet 9 részes 108631
- ST 130 osztókészülék 110960
- HS 125 hidraulikus satu 125024
- RT 200 körasztal 125835
• X tengely automatikus előtolását és gyorsjáratát TV 1000 előtoló biztosítja
• ±45°-ban elfordítható függőleges fej
• Vízszintes orsóval történő megmunkáláshoz a felső gerendázat fejjel együtt ±180°-ban elfordítható
• Váltható, olajban futó orsósebességek a függőleges és vízszintes szétválasztó hajtóművön keresztül
• 3 automatikus Pinole előtolás fúráshoz, kézi finom-előtolás maráshoz
• Köszörült után állítható fecskefarkú vezetékek az X-, és széles négy élű vezetékek az Y-, és Z-tengelyen
• Mindhárom tengely rögzíthető
• Állítható ütközők a furatmélységhez és állítható az asztal is
• hűtőrendszer és forgácstálca az alapárban
• könnyű kezelhetőség,
• merev rezgéscsillapító öntött vázszerkezet
• a fej szerkezetébe épített 2 fokozatú fogaskerekes sebességváló
• vizszintes orsó csendes futású szíjhajtással készült
Alaptartozékok:
- 3 tengelyes digitális kijelző és útmérő rendszer (X.Pos 3)
- 2 db hosszú marótüske ( D 22 és D 27)
- Fúrótokmány (Ø16mm)
- Átalakító hüvelyek (ISO 40/MK3, ISO 40/MK2)
- Hűtő-kenő berendezés
- Halogén munkalámpa
- Kezelő és karbantartó szerszámok
- Gépkönyv ( angol)
Rendelhető tartozékok:
- LK 33 rugalmas géptalp ( 4 db) 103321
- Átalakító készlet 5 db 104596
- MS 125 gépsatu 104955
- De Lux rögzítőkészlet 14/M12 105295
- Billenő rögzítő 105790
- ISO 40-es rögzítő csap esztergafejhez 108637
- Kiesztergáló készlet 9 részes 108631
- ST 130 osztókészülék 110960
- HS 125 hidraulikus satu 125024
- RT 200 körasztal 125835
Paraméterek
| Gép típus | VHF 1.1 Univerzális marógép |
| Cikkszám | K-362665 |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | van |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | Bridgeport |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | van |
| Digitális kijelző van/ nincs ( DRO) | van |
| Orsó löket(Quill stroke) | 120 mm |
| Asztal hossz (Table length) | 1000 mm |
| Asztal szélesség (Table width) | 240 mm |
| Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 1.5 kW |
| Vízszinets főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főmotor teljesítmény (Horizontal main motor rating) | 2.2 kW |
| Fej elforgathatóság ( head rotation) | 45 +/- ° |
| Gép hossz ( Lenght) | 1380 mm |
| Gép szélesség (Width) | 1220 mm |
| Gép magasság ( Height) | 2150 mm |
| Gép tömege (machine weight) | 1000 kg |
| Gép súly (machine weight) | 1000 kg |
