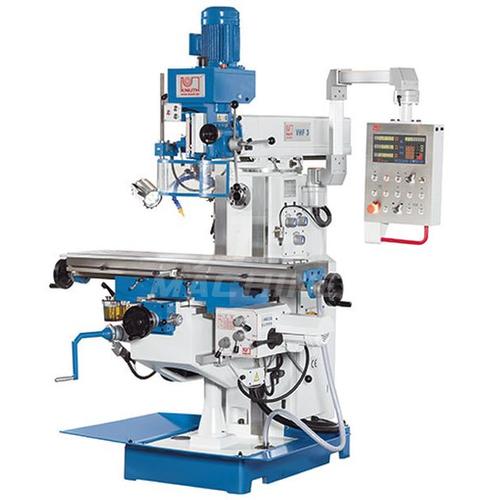

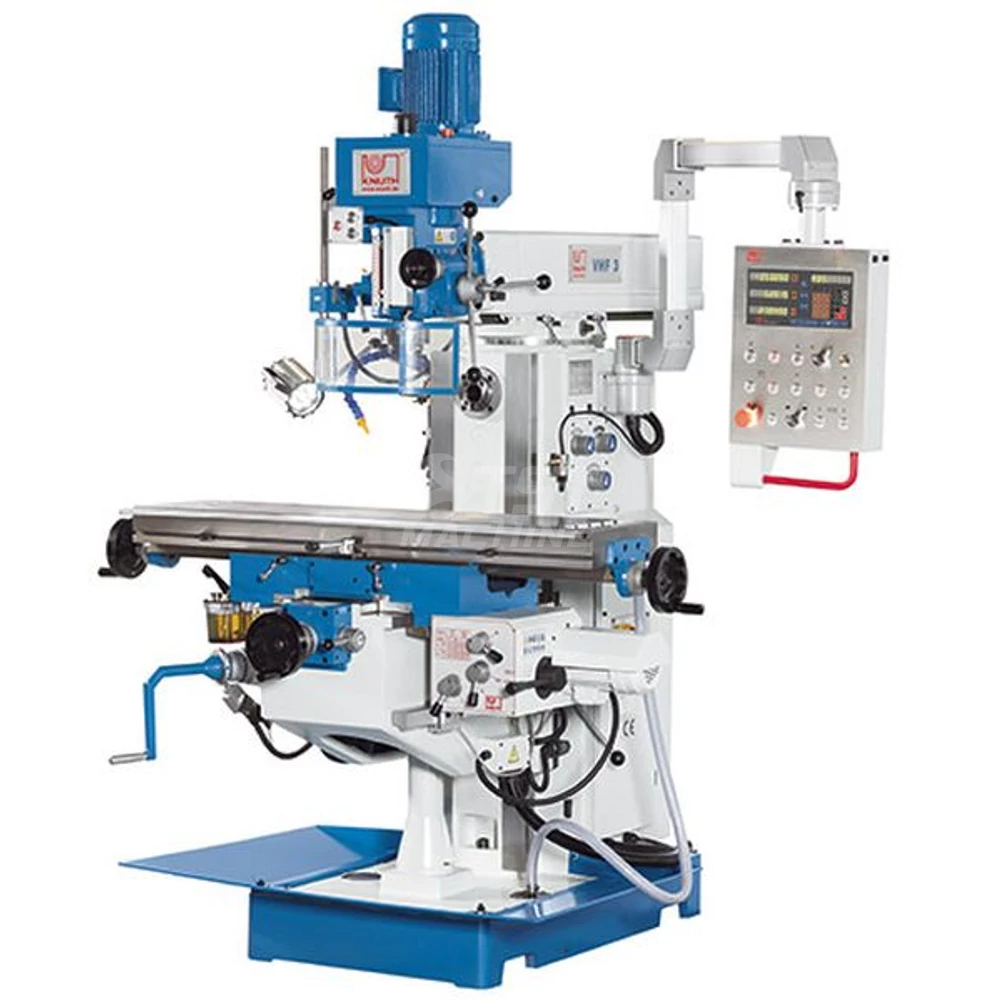

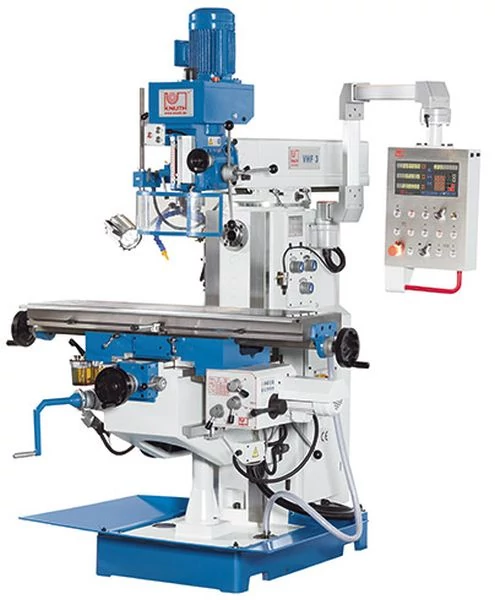

VHF 3 Konzolos marógép
Videók
Leírás és Paraméterek
- Mind a 3 tengely automatikus előtolással és gyors előtolással
- Függőleges fej elforgatása ± 45 °
- Orsósebességek vízszintes és függőleges orsókhoz külön kapcsolókerekekkel, olajfürdő kenéssel
- Kapstánnal vezérelt pinole fúráshoz, kézi mikro adagolás maráshoz
- Vízszintes orsóműveletekhez a felső gerendát a fejjel teljesen el lehet forgatni az állványon
- 3 automatikus pinole előtolás
- Állítható ütközők a fúrási mélységhez és az asztal beállításához
Alaptartozékok:
- 3 tengelyes útmérő
- Fúrótokmány 16 mm
- Marótüske 27 mm
- Marótüske 40 mm
- ISO 40 patronos befogó Ø 4,5,6,8,10,12,14,16 mm patronokkal
- Csökkentő hüvely: ISO 40 / MT3 és ISO 40 / MT2
- Hűtőfolyadék rendszer
- Munkalámpa
- Kezelési útmutató angol nyelven
- Függőleges fej elforgatása ± 45 °
- Orsósebességek vízszintes és függőleges orsókhoz külön kapcsolókerekekkel, olajfürdő kenéssel
- Kapstánnal vezérelt pinole fúráshoz, kézi mikro adagolás maráshoz
- Vízszintes orsóműveletekhez a felső gerendát a fejjel teljesen el lehet forgatni az állványon
- 3 automatikus pinole előtolás
- Állítható ütközők a fúrási mélységhez és az asztal beállításához
Alaptartozékok:
- 3 tengelyes útmérő
- Fúrótokmány 16 mm
- Marótüske 27 mm
- Marótüske 40 mm
- ISO 40 patronos befogó Ø 4,5,6,8,10,12,14,16 mm patronokkal
- Csökkentő hüvely: ISO 40 / MT3 és ISO 40 / MT2
- Hűtőfolyadék rendszer
- Munkalámpa
- Kezelési útmutató angol nyelven
| Gép típus | VHF 3 konzolos marógép |
| Cikkszám | K-301410 |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Van |
| Szerszám / konzolos / ágy / bridgeport /portálmarógép | Bridgeport |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Van |
| Digitális kijelző van/ nincs ( DRO) | Van |
| Orsó löket(Quill stroke) | 120 mm |
| Asztal hossz (Table length) | 1320 mm |
| Asztal szélesség (Table width) | 320 mm |
| T hornyok adatai db/ osztás ( T-slots ) | 5x14x63 |
| Gyorsmenet Z, (Rapid feed Z-axis) | 6710 m/min |
| Előtolás X, Y, Z, tengely (feed X, Y, Z, axis) - mm/min | 6 |
| Függőleges főorsó végződés (vertical spindle mount ) | ISO 40 |
| Függőleges főorsó fokozat db/ fordulat 1/min (Vertical spindle speeds) | 90-200(8) |
| Függőleges főmotor teljesítmény (Vertical main motor rating) | 2.2 kW |
| Vízszinets főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó végződés (horizontal spindle mount ) | ISO 40 |
| Vízszintes főorsó fokozat db / fordulat 1/min (Horizontal spindle speeds) | 38-1310(12) |
| Vízszintes főmotor teljesítmény (Horizontal main motor rating) | 2.2 kW |
| Fej elforgathatóság ( head rotation) | 45 +/- ° |
| Gép hossz ( Lenght) | 1710 mm |
| Gép szélesség (Width) | 1720 mm |
| Gép magasság ( Height) | 2330 mm |
| Gép tömege (machine weight) | 1800 kg |
| Gép súly (machine weight) | 1800 kg |
