Leírás és Paraméterek
A gépcsalád rövid bemutatása :

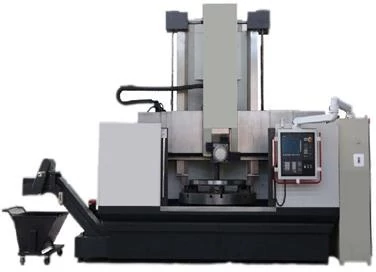

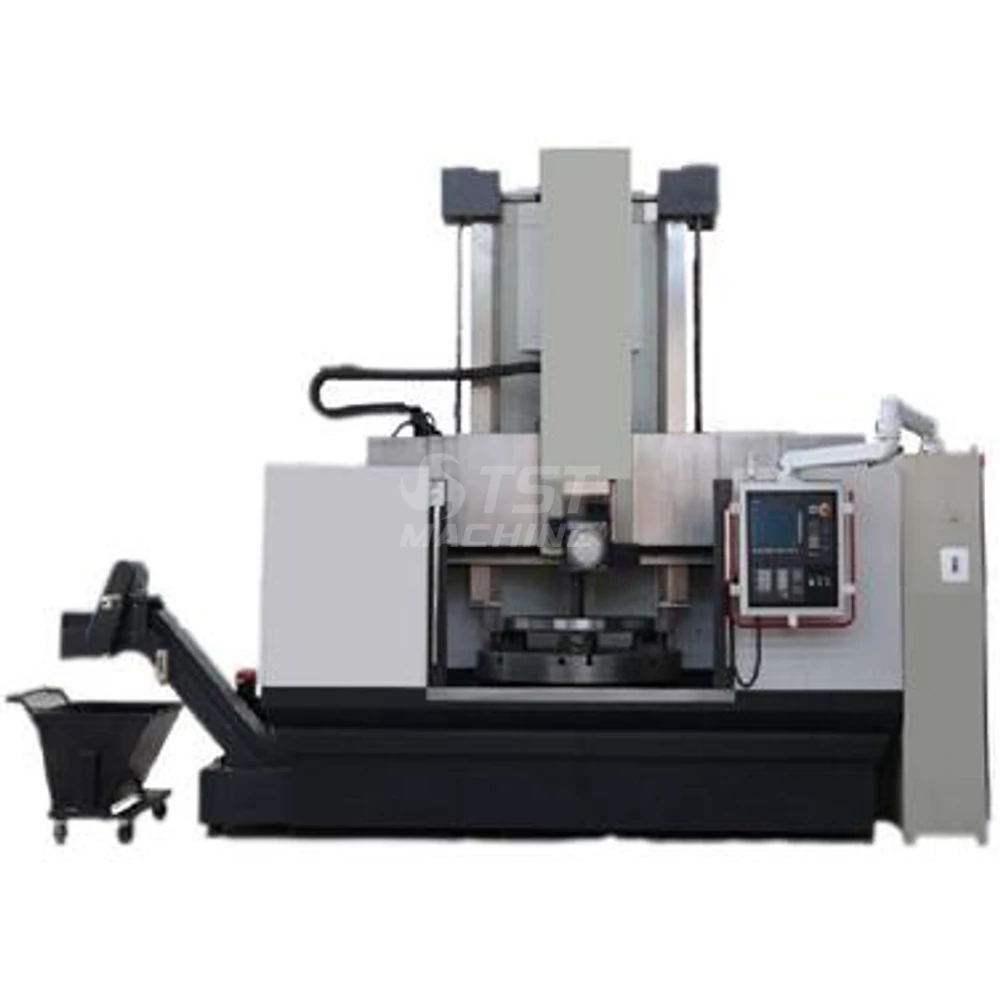

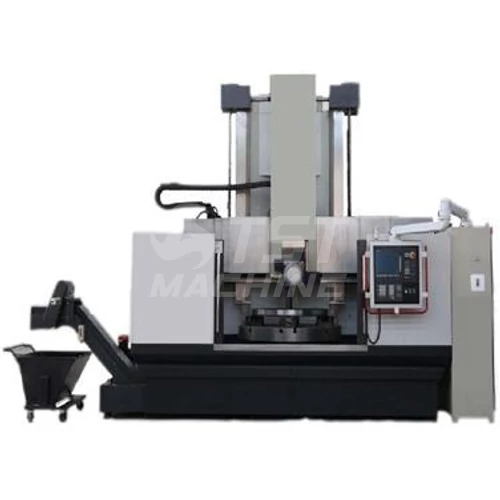

• Elegáns megjelenésű, nagy terhelhetőségű CNC karusszel család keresztgörgős csapágyazással (PSL Germany)
• Nagy merevségű és kiváló rezgéscsillapítású HT 300 minőségű szürkeöntvény váz .
• A RAM ductile acélból készül. , mely jobban ellenáll a hő deformációnak, kitűnően megmunkálható, és könnyen szerelhető.
• A munkaterület és a járólapok tömítettek, vízzáróak így a hűtőfolyadék biztonsággal visszakerül a tartályba .
• A híd vezető felületét és a RAM vezetékeit nagyfrekvenciás edzéssel több mint 50HRC keménységűre készítik.
• Minden csúszófelületen speciális forgács lehúzót alkalmaznak, mely a gép élettartamát jelentősen megnöveli.
• A géptől függetlenül telepített CNC szekrény légkondicionált, különlegesen tömített , ezért a hőmérsékletváltozás és a vibráció nem okozhat kárt az érzékeny elektromos alkatrészekben.
• A tengelyek pontos pozícióba állását P3 pontossági kategóriába tartozó HIWIN golyósorsók biztosítják.
• A csúszó vezetékek rozsdamentes védőburkolattal védettek a mechanikus sérülések és a szennyeződés ellen.
• A precíz futást az automatikus kenőrendszer biztosítja.
• A gépet JB/T9934.1-1999 szerinti pontossági mérési jegyzőkönyvvel szállítjuk. Pontossági osztály IT7.
• Alapkiépítésben ATC szerszámcserélő 6 férőhellyel
Max forgácsolási erő szerszámon 30 000N
Max forgácsolási erő tokmányon 10 500N
Alapfelszereltség:
- 4 pofás független állítású tokmány
- 6 db RAM rendszerű befogó 32*32mm szerszámtesthez
- Forgácskihordó és tálca
- Központi kenőrendszer
- Félig zárt burkolat rendszer
- Rozsdamentes burkolatok a vezetékeken
- Külső önálló elektromos szekrény
- Klímaberendezés az elektromos szekrényen
- Külső hidraulikus tápegység olajhűtővel
- Fokozatmentes hajtás
Alkatrészek:
- Golyósorsók THK és HIWN
- Csapágyak INA és NSK
- Bolygómű SHIMPO
- Kuplung MIKI PULLEY
- Fő elektromos alkatrészek ABB
- Inverter ABB és DANFOSS
- Servo hajtás CTB
• Elegáns megjelenésű, nagy terhelhetőségű CNC karusszel család keresztgörgős csapágyazással (PSL Germany)
• Nagy merevségű és kiváló rezgéscsillapítású HT 300 minőségű szürkeöntvény váz .
• A RAM ductile acélból készül. , mely jobban ellenáll a hő deformációnak, kitűnően megmunkálható, és könnyen szerelhető.
• A munkaterület és a járólapok tömítettek, vízzáróak így a hűtőfolyadék biztonsággal visszakerül a tartályba .
• A híd vezető felületét és a RAM vezetékeit nagyfrekvenciás edzéssel több mint 50HRC keménységűre készítik.
• Minden csúszófelületen speciális forgács lehúzót alkalmaznak, mely a gép élettartamát jelentősen megnöveli.
• A géptől függetlenül telepített CNC szekrény légkondicionált, különlegesen tömített , ezért a hőmérsékletváltozás és a vibráció nem okozhat kárt az érzékeny elektromos alkatrészekben.
• A tengelyek pontos pozícióba állását P3 pontossági kategóriába tartozó HIWIN golyósorsók biztosítják.
• A csúszó vezetékek rozsdamentes védőburkolattal védettek a mechanikus sérülések és a szennyeződés ellen.
• A precíz futást az automatikus kenőrendszer biztosítja.
• A gépet JB/T9934.1-1999 szerinti pontossági mérési jegyzőkönyvvel szállítjuk. Pontossági osztály IT7.
• Alapkiépítésben ATC szerszámcserélő 6 férőhellyel
Max forgácsolási erő szerszámon 30 000N
Max forgácsolási erő tokmányon 10 500N
Alapfelszereltség:
- 4 pofás független állítású tokmány
- 6 db RAM rendszerű befogó 32*32mm szerszámtesthez
- Forgácskihordó és tálca
- Központi kenőrendszer
- Félig zárt burkolat rendszer
- Rozsdamentes burkolatok a vezetékeken
- Külső önálló elektromos szekrény
- Klímaberendezés az elektromos szekrényen
- Külső hidraulikus tápegység olajhűtővel
- Fokozatmentes hajtás
Alkatrészek:
- Golyósorsók THK és HIWN
- Csapágyak INA és NSK
- Bolygómű SHIMPO
- Kuplung MIKI PULLEY
- Fő elektromos alkatrészek ABB
- Inverter ABB és DANFOSS
- Servo hajtás CTB
Gép típus | VLT 16 G |
Vezeték típus: edzett lapos / lineár | Edzett köszörűlt |
Vezérlés típusa (controller type) | FANUC 0i-TF |
Mdb maximális magassága (Max. height of works piece) | 1200 mm |
Főorsó fokozatok / fordulat (spindel range / speeds) | 2 |
Gyorsmenet X (Rapid X) | 6 m/min |
Gyorsmenet Z (Rapid Z) - m/min | 6 m/min |
Pozicionálási pontosság (Positioning accuracy) | 0.025 mm |
Ismétlési pontosság (repeatability accuracy) | 0.015 mm |
C tengely van / nincs (C axis) | nincs |
Gép hossz (L=Machine lenght) | 6500 mm |
Gép szélesség (W=Machine widht) | 4800 mm |
Gép magasság (H=Machine height) | 6500 mm |
Gép súly (machine weight) | 26000 kg |
