Leírás és Paraméterek
A gépcsalád rövid bemutatása :
• Elegáns megjelenésű, nagy terhelhetőségű CNC karusszel család .
• Nagy merevségű és kiváló rezgéscsillapítású HT 300 minőségű szürkeöntvény váz .
• A RAM ductile acélból készül. , mely jobban ellenáll a hő deformációnak, kitűnően megmunkálható, és könnyen szerelhető.
• A munkaterület és a járólapok tömítettek, vízzáróak így a hűtőfolyadék biztonsággal visszakerül a tartályba .
• A meghatározó elektromos elemeket ( CNC vezérlés , hajtások, szervomotorok) a Siemens szállítja. A család tagjai opcionálisan Fanuc szettel is rendelhetők .
• A híd vezető felületét és a RAM vezetékeit nagyfrekvenciás edzéssel több mint 50HRC keménységűre készítik.
• Minden csúszófelületen speciális forgács lehúzót alkalmaznak, mely a gép élettartamát jelentősen megnöveli.
• A géptől függetlenül telepített CNC szekrény légkondicionált, különlegesen tömített , ezért a hőmérsékletváltozás és a vibráció nem okozhat kárt az érzékeny elektromos alkatrészekben.
• A tengelyek pontos pozícióba állását P3 pontossági kategóriába tartozó HIWIN golyósorsók biztosítják.
• A csúszó vezetékek rozsdamentes védőburkolattal védettek a mechanikus sérülések és a szennyeződés ellen.
• A precíz futást az automatikus kenőrendszer biztosítja.
• A gépet JB/T9934.1-1999 szerinti pontossági mérési jegyzőkönyvvel szállítjuk.
• Alapkiépítésben T-RAM kialakítás 4 állású elektromos késtartóval.
Alap tartozékok:
• BT 40 hajtott szerszám és C tengely
• Siemens 828 D vezérlés Magyar nyelven
• Siemens SERVO X/Z tengelyen
• 4 pofás tokmány
• Automata központi kenő és hűtőrendszer
• Légkondicionált elektromos szekrény
• Olajhűtó
Rendelhető opciók:
• Orsón keresztüli hűtés
• Heidenhain mérőrendszer
• FANUC O iTC CNC vezérlés és motorok
• Bővített szerszámcserélő állvány
• Önközpontosító hidraulikus tokmány
• Renishaw szerszám és alkatrész bemérő
• Elegáns megjelenésű, nagy terhelhetőségű CNC karusszel család .
• Nagy merevségű és kiváló rezgéscsillapítású HT 300 minőségű szürkeöntvény váz .
• A RAM ductile acélból készül. , mely jobban ellenáll a hő deformációnak, kitűnően megmunkálható, és könnyen szerelhető.
• A munkaterület és a járólapok tömítettek, vízzáróak így a hűtőfolyadék biztonsággal visszakerül a tartályba .
• A meghatározó elektromos elemeket ( CNC vezérlés , hajtások, szervomotorok) a Siemens szállítja. A család tagjai opcionálisan Fanuc szettel is rendelhetők .
• A híd vezető felületét és a RAM vezetékeit nagyfrekvenciás edzéssel több mint 50HRC keménységűre készítik.
• Minden csúszófelületen speciális forgács lehúzót alkalmaznak, mely a gép élettartamát jelentősen megnöveli.
• A géptől függetlenül telepített CNC szekrény légkondicionált, különlegesen tömített , ezért a hőmérsékletváltozás és a vibráció nem okozhat kárt az érzékeny elektromos alkatrészekben.
• A tengelyek pontos pozícióba állását P3 pontossági kategóriába tartozó HIWIN golyósorsók biztosítják.
• A csúszó vezetékek rozsdamentes védőburkolattal védettek a mechanikus sérülések és a szennyeződés ellen.
• A precíz futást az automatikus kenőrendszer biztosítja.
• A gépet JB/T9934.1-1999 szerinti pontossági mérési jegyzőkönyvvel szállítjuk.
• Alapkiépítésben T-RAM kialakítás 4 állású elektromos késtartóval.
Alap tartozékok:
• BT 40 hajtott szerszám és C tengely
• Siemens 828 D vezérlés Magyar nyelven
• Siemens SERVO X/Z tengelyen
• 4 pofás tokmány
• Automata központi kenő és hűtőrendszer
• Légkondicionált elektromos szekrény
• Olajhűtó
Rendelhető opciók:
• Orsón keresztüli hűtés
• Heidenhain mérőrendszer
• FANUC O iTC CNC vezérlés és motorok
• Bővített szerszámcserélő állvány
• Önközpontosító hidraulikus tokmány
• Renishaw szerszám és alkatrész bemérő

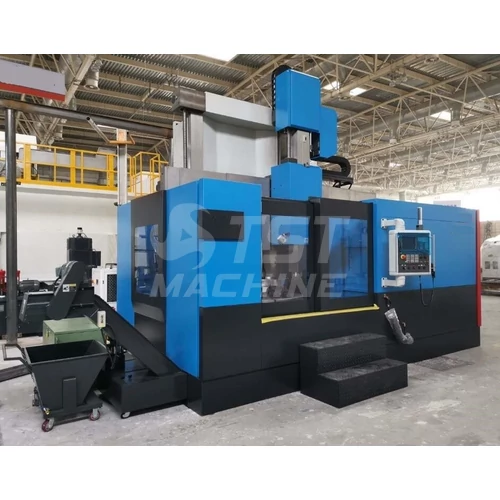

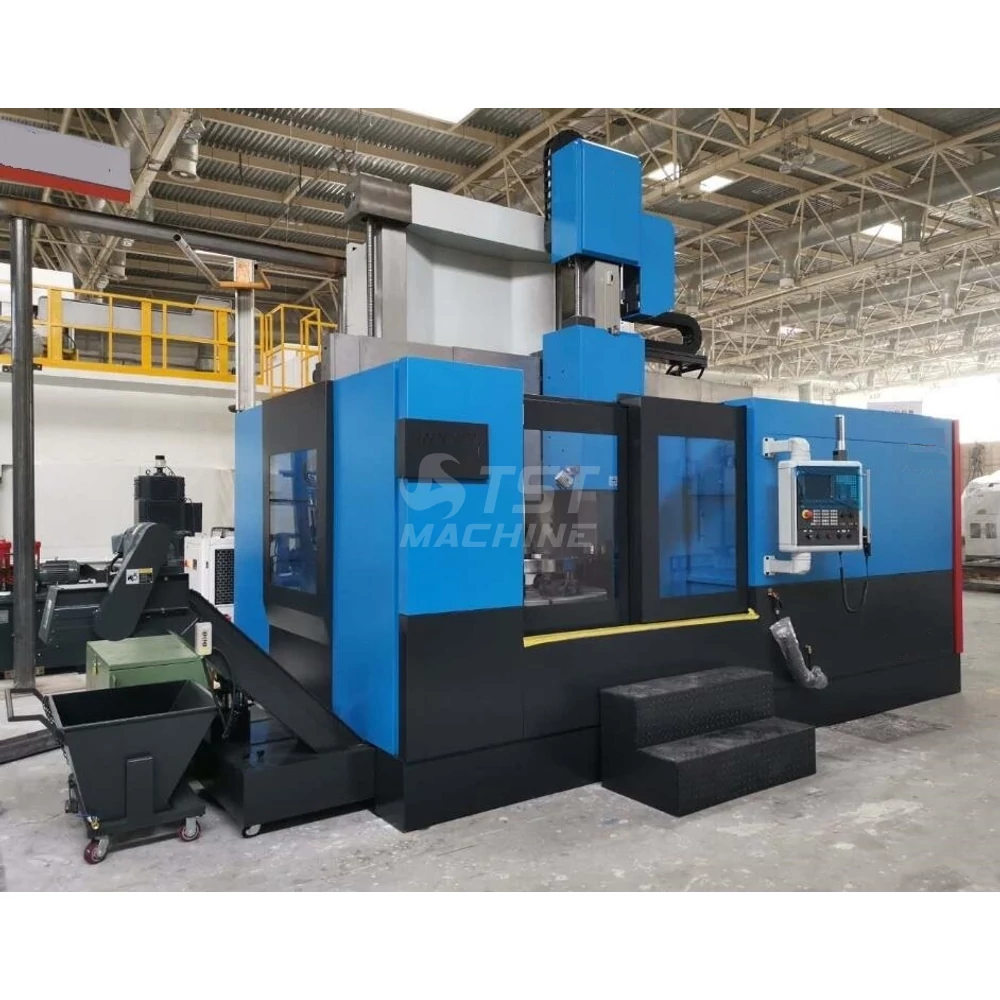

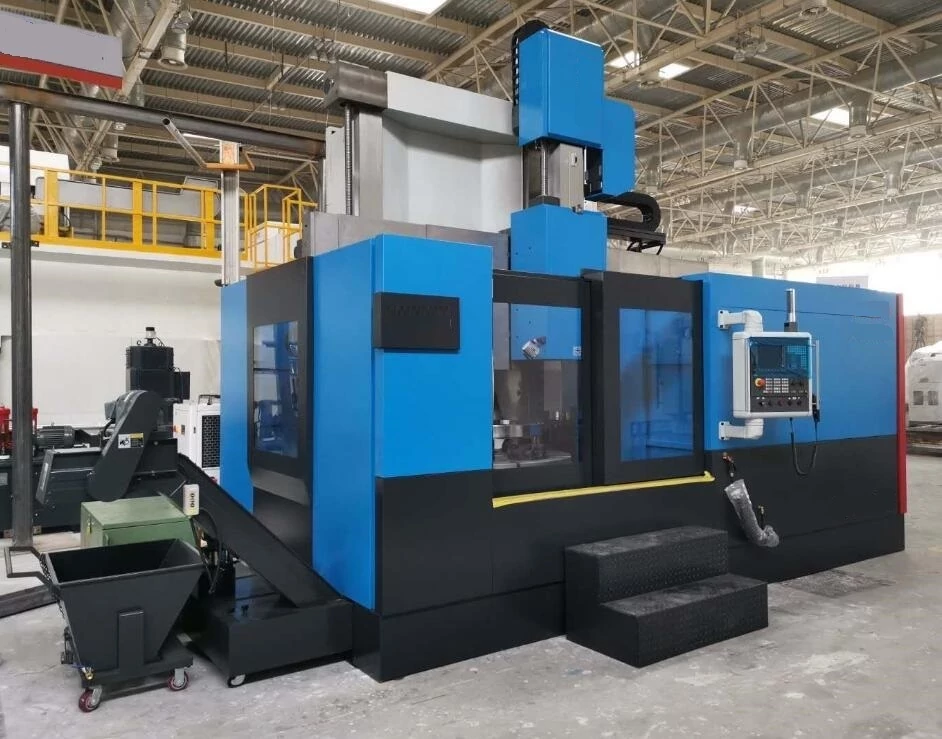

| Gép típus | VLT 28 DT |
| Cikkszám | S-VLT 28 DT |
| Elrendezés :síkágyas/ferdeágyas/karusszel (Structure flat bed/slant bed/vertical lathe) | karusszel |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Edzett köszörűlt |
| Vezérlés típusa (controller type) | SIEMENS 828 D |
| Mdb maximális magassága (Max. height of works piece) | 2000 mm |
| Max. nyomaték (Spindle torque) | 63 Nm |
| Főorsó fordulat (spindel speeds) | 80 1/min |
| Főorsó fokozatok / fordulat (spindel range / speeds) | 2 |
| Keresztirányú előtolás ( X cross-slide feed) | 6000 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 6000 mm/min |
| Gyorsmenet X (Rapid X) | 6 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 6 m/min |
| Hajtott szerszámok száma (driven tool) | 24 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.03 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.015 mm |
| Opcionális vezérlések (Optional CNC controller) | FANUC 0iTD |
| C tengely van / nincs (C axis) | van |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 75 |
| Gép hossz (L=Machine lenght) | 5000 mm |
| Gép szélesség (W=Machine widht) | 6000 mm |
| Gép magasság (H=Machine height) | 7500 mm |
| Gép súly (machine weight) | 42000 kg |
