Leírás és Paraméterek
A vízzelvágás egy forgácsolási eljárás, melynél a megmunkálást nagy sebességű és nyomású víz, vagy vízzel kevert abrazív homok végzi. Mivel a kialakuló hőmérsékletemelkedés minimális, így acélon kívül kerámia, üveg, beton, fa, márvány, vagy nemesfémek is vághatók vele. Előnye a lehetséges megmunkálandó anyagok széles skálája és hogy vastag munkadarabokhoz is használható.
- Nagyon merev, dupla meghajtású híd
- Merev vázkonstrukció (az oldalak edzett és mart monoblokkok, amelyeket a telepítés során csapokkal rögzítenek)
- Magas minőségű hosszanti vezetők az összes tengelyen
- Keményített ferde fogú hengereskerék az X és az Y tengelyen és magas minőségű előfeszített golyós orsó a Z tengelyen
- Szervomotorok és precíziós fogaskerekek biztosítják a tökéletes pozícionálást pontosan és ismétlőlegesen
- Teljesen zárt mozgó egységek, amik a víz és a por behatolásától védenek
- Elektronikusan vezérelt központi kenési rendszer
- Önálló, nagy kapacitású vágóasztal
- Cserélhető horganyzott (alaptartozék) vagy rozsdamentes (opcionális) rács
- A lézeres útmérő leegyszerűsíti a munkadarab igazítását az asztalon, az optimális fémlemez felhasználás érdekében
- Az abrazív anyag egy 250Kg-os tárolóban található, ahonnan a gép sűrített levegő segítségével továbbítja az adagoló egységbe
Beckhoff CX5130 vezérlés
- A CX5130- as vezérlőegység 1.75 GHz- es, többmagos Intel Atom® processzorral rendelkezik
- Két darab független Ethernet interface, négy USB 2.0 csatlakozási lehetőség és egy DVI-i interface
- A CX5130 alacsony energiafelhasználásra és ventilátor nélküli üzemre tervezve
- Interpolált tengelymozgásokkal rendelkező mozgásvezérlő alkalmazásokhoz
- Erőteljes Panasonic meghajtók egészítik ki a vezérlő munkáját
ControNest CAM szoftver
- Könnyen használható CAM szoftver
- A ControNest- et kifejezetten vágási feladatokhoz fejlesztették
- Beépített CAM modullal, mely képes CAD rajzok, teríték kiosztások, és adatbázisok importálására, így tehát nem szükséges egyéb CAM szoftver beszerzése
Testreszabott vezérlés a WaterJet, vagy a Laser számára
- Vágási sebesség kiválasztása, magas - alacsony nyomás vágása interaktív csúszkák segítségével
- Kézi vagy automatikus vágási és lyukasztási paraméterek beállítása
- Menet közbeni változtatás a vágási értékeknél (lyukasztás típusa és ideje, fókuszáló cső, nyílás, KERF, nyomás, abrazív anyag és víz késleltetése)
- Automatikus felülírási sebesség javaslat menet közben. Az értékek megváltoznak a vágási minőség fenntartása érdekében
Integrált CAM program
- Anyag-adatbázis vízsugárhoz vagy lézeres gépekhez a paraméterek gyors kiválasztásához
- Automatikus vágási sebesség kiszámítása a kiválasztott anyag, vastagság, vágási minőség, csiszolási sebesség, nyomás alapján a vágás optimalizálásához
- Munkadarab szabási kép rendezés és szerkesztés
- Automatikus vagy kézi vágási sorrend
- Geometria optimalizálás a márványvágáshoz a belső és külső közvetlen összeszereléséhez
DXF fájlok importálása a DXF ellenőrzővel
- DXF-fájlok importálása az egyes részek belső és külső automatikus felismerésével
- A DXF fájlban észleli a hézagokat, és eltávolítja őket
- Ismétlődött vonalak vagy átfedések észlelése, vágása vagy eltávolítása
- DXF-opciók importálása a méretezéshez és a hibajavításhoz
Ugrás a programban GOTO
- Szünet utáni visszatérés
- 1–200% felülírási sebesség (programozható)
- (Eltelt / hátralévő) idő / távolság megjelenítése
- Automatikusan visszatér a vágóútra: kézi mód, kikapcsolás, vészhelyzet
- Nagyítás, rács megjelenítése és mozgófej követés
- G-kód és az aktuálisan aktív sor megjelenítése
Alapfelszereltség
- tartálytól különválasztott asztal
- tartó rács horganyzott lécekkel
- ControNest CNC vezérlés
- lézeres pozíciójelző
- 250Kg- os abrazív tartály
- forgatható kezelőpanel a géphez rögzítve
- elektronikus kézikerék
- kezelési kézikönyv és programozási utasítások angol nyelven
- Nagyon merev, dupla meghajtású híd
- Merev vázkonstrukció (az oldalak edzett és mart monoblokkok, amelyeket a telepítés során csapokkal rögzítenek)
- Magas minőségű hosszanti vezetők az összes tengelyen
- Keményített ferde fogú hengereskerék az X és az Y tengelyen és magas minőségű előfeszített golyós orsó a Z tengelyen
- Szervomotorok és precíziós fogaskerekek biztosítják a tökéletes pozícionálást pontosan és ismétlőlegesen
- Teljesen zárt mozgó egységek, amik a víz és a por behatolásától védenek
- Elektronikusan vezérelt központi kenési rendszer
- Önálló, nagy kapacitású vágóasztal
- Cserélhető horganyzott (alaptartozék) vagy rozsdamentes (opcionális) rács
- A lézeres útmérő leegyszerűsíti a munkadarab igazítását az asztalon, az optimális fémlemez felhasználás érdekében
- Az abrazív anyag egy 250Kg-os tárolóban található, ahonnan a gép sűrített levegő segítségével továbbítja az adagoló egységbe
Beckhoff CX5130 vezérlés
- A CX5130- as vezérlőegység 1.75 GHz- es, többmagos Intel Atom® processzorral rendelkezik
- Két darab független Ethernet interface, négy USB 2.0 csatlakozási lehetőség és egy DVI-i interface
- A CX5130 alacsony energiafelhasználásra és ventilátor nélküli üzemre tervezve
- Interpolált tengelymozgásokkal rendelkező mozgásvezérlő alkalmazásokhoz
- Erőteljes Panasonic meghajtók egészítik ki a vezérlő munkáját
ControNest CAM szoftver
- Könnyen használható CAM szoftver
- A ControNest- et kifejezetten vágási feladatokhoz fejlesztették
- Beépített CAM modullal, mely képes CAD rajzok, teríték kiosztások, és adatbázisok importálására, így tehát nem szükséges egyéb CAM szoftver beszerzése
Testreszabott vezérlés a WaterJet, vagy a Laser számára
- Vágási sebesség kiválasztása, magas - alacsony nyomás vágása interaktív csúszkák segítségével
- Kézi vagy automatikus vágási és lyukasztási paraméterek beállítása
- Menet közbeni változtatás a vágási értékeknél (lyukasztás típusa és ideje, fókuszáló cső, nyílás, KERF, nyomás, abrazív anyag és víz késleltetése)
- Automatikus felülírási sebesség javaslat menet közben. Az értékek megváltoznak a vágási minőség fenntartása érdekében
Integrált CAM program
- Anyag-adatbázis vízsugárhoz vagy lézeres gépekhez a paraméterek gyors kiválasztásához
- Automatikus vágási sebesség kiszámítása a kiválasztott anyag, vastagság, vágási minőség, csiszolási sebesség, nyomás alapján a vágás optimalizálásához
- Munkadarab szabási kép rendezés és szerkesztés
- Automatikus vagy kézi vágási sorrend
- Geometria optimalizálás a márványvágáshoz a belső és külső közvetlen összeszereléséhez
DXF fájlok importálása a DXF ellenőrzővel
- DXF-fájlok importálása az egyes részek belső és külső automatikus felismerésével
- A DXF fájlban észleli a hézagokat, és eltávolítja őket
- Ismétlődött vonalak vagy átfedések észlelése, vágása vagy eltávolítása
- DXF-opciók importálása a méretezéshez és a hibajavításhoz
Ugrás a programban GOTO
- Szünet utáni visszatérés
- 1–200% felülírási sebesség (programozható)
- (Eltelt / hátralévő) idő / távolság megjelenítése
- Automatikusan visszatér a vágóútra: kézi mód, kikapcsolás, vészhelyzet
- Nagyítás, rács megjelenítése és mozgófej követés
- G-kód és az aktuálisan aktív sor megjelenítése
Alapfelszereltség
- tartálytól különválasztott asztal
- tartó rács horganyzott lécekkel
- ControNest CNC vezérlés
- lézeres pozíciójelző
- 250Kg- os abrazív tartály
- forgatható kezelőpanel a géphez rögzítve
- elektronikus kézikerék
- kezelési kézikönyv és programozási utasítások angol nyelven

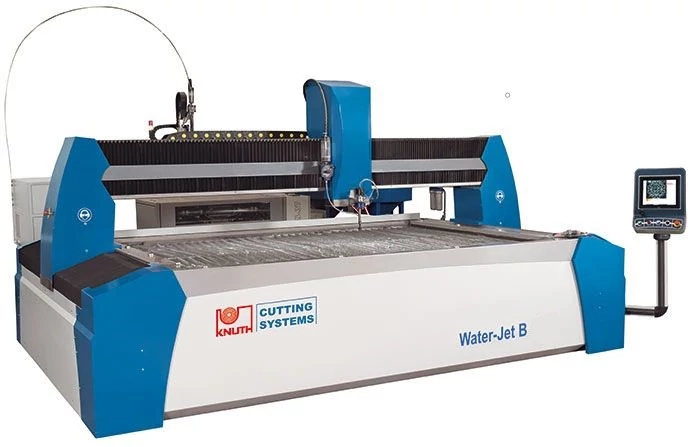

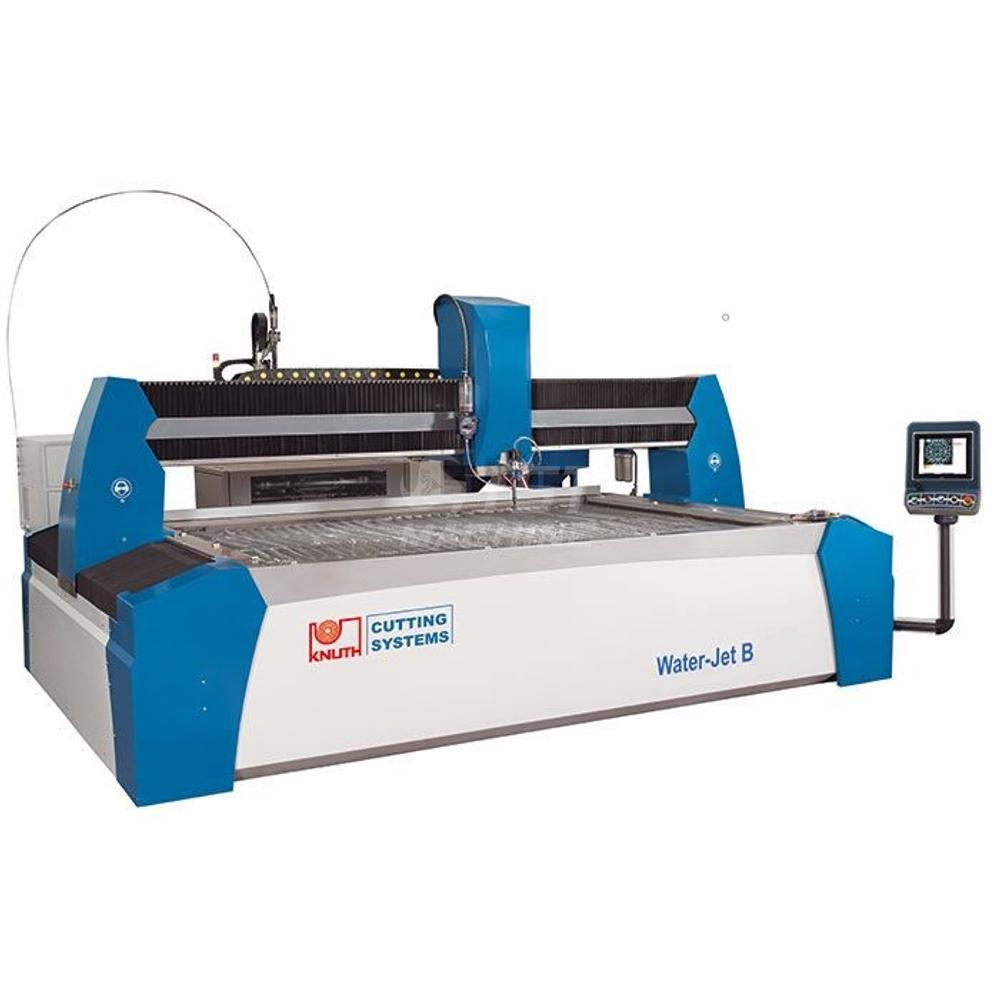

| Gép típus | Water-Jet B 3015 Vízsugaras vágó |
| Cikkszám | K-166741 |
| Z-tengely mozgástartomány (Z-axis travel) | 200 mm |
| Max. asztal terhelhetőség (Max. workpiece weight) | 1500 kg/m2 |
| Szemcse tartály max. töltőkapacitása (sand tank capacity) | 250 kg |
| Maximum gyors előtolás (Max. rapid feed) | 20000 mm/min |
| Előtolás (Feed rate) | 20000 mm/min |
| Pozicionálási pontosság (Positioning accuracy) | 0.06 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.05 mm |
| X-tengely (Travel X-axis) | 3050 mm |
| Y-tengely (Travel Y-axis) | 1550 mm |
| Gép hossz (L=Machine lenght) | 4450 mm |
| Gép szélesség (W=Machine widht) | 2500 mm |
| Gép magasság (H=Machine height) | 2400 mm |
| Súly (víz nélkül) (Weight without water) | 3370 kg |
