Leírás és Paraméterek
- Tartós, kompakt felépítésű megmunkálóközpont, kiterjedt kiegészítőkkel, költséghatékony tömeggyártáshoz
- Több évnyi tervezési tapasztalat segítségével megalkotott masszív öntöttvas géptest
- Minden tengely kiváló felületminőségű, teljesen zárt hosszanti csúszóvezetékeken és golyósorsókon fut, melyeket dinamikus szervomotorok vezérelnek
- Minőségi orsóház, nagy mérető szerszámtartóval és olajhűtéssel, a folyamatos termelés szolgálatában
- Nagy sebességű gyorselőtolás és hatékony vízszintes szerszámcserélő
- Teljesen zárt munkaterület, nagyméretű nyitható burkolattal a könnyű hozzáférhetőségért, biztonságért és a munkaterület tisztaságáért
- Siemens 808D vezérlés, mely költséghatékony, könnyen kezelhető, az elsőrangú megbízhatósága pedig világszinten támogatott
- Elektronikus kézikerék a gépbeállítás megkönnyítéséért
- Központi kenési rendszer biztosítja az összes kenési pont megfelelő olajellátását
Sinumerik 808D Advance vezérlés – tökéletes megoldás egy modern megmunkálógéphez
- A CNC és a meghajtás nagy sebességű adatátvitelen keresztül kommunikál, biztosítva a hatékony pozícionálást és az optimális vágási teljesítményt
- Kiemelkedő ár/érték arány
- Együtt alkalmazva az új generációs orsó és tengely vezérlésekkel, a Sinumerik 808D Advance a 8.4”-os LCD kijelzőjével, egy igazán innovatív, használatra kész, digitális CNC lehetőséget kínál a modern, de hagyományos gépeknek is
Előnyei - A digitális megoldás nagyobb precizitást biztosít
- Megnövelt termelési kapacitás
- Állandó vágási sebesség, mellyel a munkadarab még pontosabban megmunkálható
Stabilitás
- A Sinamics széles feszültségtartományt biztosít, megelőzve az ingadozó áramellátásból adódó leállásokat
- Nehéz megmunkálásokhoz igazodó automata orsó nyomaték szabályzó, ami megvédi a szerszámokat és az orsó rendszert.
Kényelmes kezelhetőség
- Gyors Ethernet kapcsolat könnyíti meg a bekapcsolást és a gépdiagnosztikát, leegyszerűsítve az NC program használatát
Alapfelszereltség
- Siemens 808D Advance vezérlés
- 12 állásos automatikus szerszámcserélő
- elektronikus kézikerék
- hűtési rendszer
- 3 színű fényoszlop
- automatikus központi kenési rendszer
- védőburkolat
- szintezőpárnák és csavarok
- munkalámpa
- légpisztoly
- felhasználói kézikönyv angol nyelven
- Több évnyi tervezési tapasztalat segítségével megalkotott masszív öntöttvas géptest
- Minden tengely kiváló felületminőségű, teljesen zárt hosszanti csúszóvezetékeken és golyósorsókon fut, melyeket dinamikus szervomotorok vezérelnek
- Minőségi orsóház, nagy mérető szerszámtartóval és olajhűtéssel, a folyamatos termelés szolgálatában
- Nagy sebességű gyorselőtolás és hatékony vízszintes szerszámcserélő
- Teljesen zárt munkaterület, nagyméretű nyitható burkolattal a könnyű hozzáférhetőségért, biztonságért és a munkaterület tisztaságáért
- Siemens 808D vezérlés, mely költséghatékony, könnyen kezelhető, az elsőrangú megbízhatósága pedig világszinten támogatott
- Elektronikus kézikerék a gépbeállítás megkönnyítéséért
- Központi kenési rendszer biztosítja az összes kenési pont megfelelő olajellátását
Sinumerik 808D Advance vezérlés – tökéletes megoldás egy modern megmunkálógéphez
- A CNC és a meghajtás nagy sebességű adatátvitelen keresztül kommunikál, biztosítva a hatékony pozícionálást és az optimális vágási teljesítményt
- Kiemelkedő ár/érték arány
- Együtt alkalmazva az új generációs orsó és tengely vezérlésekkel, a Sinumerik 808D Advance a 8.4”-os LCD kijelzőjével, egy igazán innovatív, használatra kész, digitális CNC lehetőséget kínál a modern, de hagyományos gépeknek is
Előnyei - A digitális megoldás nagyobb precizitást biztosít
- Megnövelt termelési kapacitás
- Állandó vágási sebesség, mellyel a munkadarab még pontosabban megmunkálható
Stabilitás
- A Sinamics széles feszültségtartományt biztosít, megelőzve az ingadozó áramellátásból adódó leállásokat
- Nehéz megmunkálásokhoz igazodó automata orsó nyomaték szabályzó, ami megvédi a szerszámokat és az orsó rendszert.
Kényelmes kezelhetőség
- Gyors Ethernet kapcsolat könnyíti meg a bekapcsolást és a gépdiagnosztikát, leegyszerűsítve az NC program használatát
Alapfelszereltség
- Siemens 808D Advance vezérlés
- 12 állásos automatikus szerszámcserélő
- elektronikus kézikerék
- hűtési rendszer
- 3 színű fényoszlop
- automatikus központi kenési rendszer
- védőburkolat
- szintezőpárnák és csavarok
- munkalámpa
- légpisztoly
- felhasználói kézikönyv angol nyelven

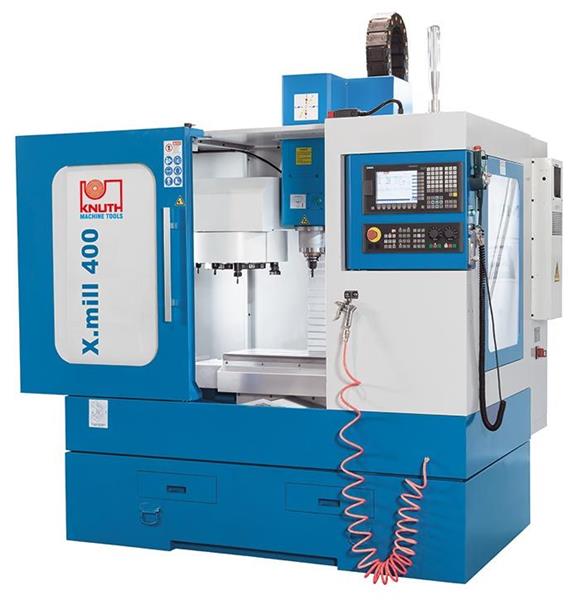

Gép típus | X.mill 400 Függőleges megmunkálóközpont |
Cikkszám | 181359 |
Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
További CNC tengely van/nincs (Addition CNC axis) | nincs |
Asztal hossz (Table length) | 600 mm |
Asztal szélesség (Table width) | 300 mm |
X-tengely gyorsmenet (Rapid feed X axis) | 12000 m/min |
Y-tengely gyorsmenet (Rapid feed Y axis) | 12000 m/min |
Z-tengely gyorsmenet (Rapid feed Z-axis) | 10000 m/min |
Szerszámtár férőhely (Too storag capacity) | 12 db |
Csereidő szerszám/szerszám (Tool to tool change time) | 7 sec |
Max. szerszám hossz (Max. tool lenght) | 200 mm |
Max. szerszám súly (Max. tool weight) | 3 kg |
Pozicionálási pontosság (Positioning accuracy) | 0.02 mm |
Ismétlési pontosság (repeatability accuracy) | 0.01 mm |
Gép magasság (Machine height) | 2450 mm |
Gép szélesség (Machine width) | 1900 mm |
Gép hossz (Machine lenght) | 2100 mm |
Gép súly (machine weight) | 2200 kg |
