Leírás és Paraméterek

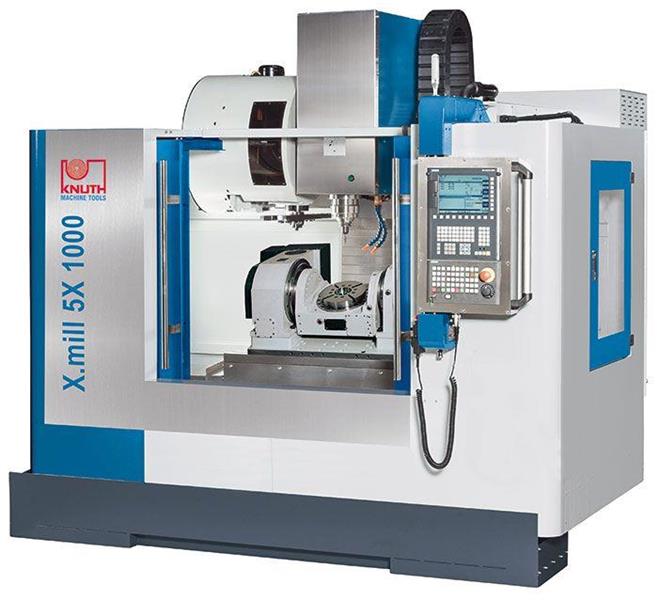

- Az új X.mill sorozat forgóasztallal tökéletes eszköz a korszerű és költséghatékony többtengelyes megmunkáláshoz, 4. és 5. megmunkálási tengely további versenyelőnyökkel jár a rövidebb ciklusidők, a jobb felületi minőség és a méretstabilitás miatt.
- A teljes sorozat elérhető Siemens, Fanuc vagy Heidenhain vezérléssel, így a felhasználók kiválaszthatják az igényeiknek megfelelő optimális vezérlést.
- A gép vázát a piac legfejlettebb FEM elemző szoftverével fejlesztették ki a teljes gépágy-konstrukció és a széles oszlopalap alapos elemzése olyan kialakítást eredményezett, amely minden terhelési körülményre optimalizált.
- Minden tengely prémium lineáris vezetősíneken és precíziós gömbcsavarokon mozog, merev fedéllel, hogy megvédje őket a forgácsoktól és a hűtőfolyadék fröccsenéseitől
- A 3 + 2 tengelyes marás azzal az előnnyel jár, hogy a CAM szoftver alkalmazása és a lehetséges vágási stratégiák megfelelnek a 3 tengelyes programozásnak, ami egyszerűsített programozást és jelentősen csökkentett képzési követelményeket eredményez
- A legnagyobb megmunkálási pontosság 80 bites NANOFP pontossággal
Új SINUMERIK kezelőfelület - ugyanolyan kinézet és hangulat, mint a SINUMERIK 840D sl
ShopTurn / ShopMill (opció): Nagyon gyors programozási idő az egyes alkatrészek és kis adagok gyártásában
- SINUMERIK MDynamics az új Advanced Surface funkcióval: a tökéletes alkatrészfelületekért és a legrövidebb megmunkálási időkért a szerszámgyártó alkalmazásokban
- Technológiai ciklusok egyedülálló spektruma - bármely esztergálási és marási kontúr megmunkálásától a maradékanyag-felismerésen át a folyamat közbeni mérésekig
Kezelőpanel változatok vízszintes vagy függőleges kezelőpanel házakhoz
Közelség / távolság érzékelő az intelligens kijelző vezérléshez
Integrált QWERTY teljes CNC billentyűzet rövid löketű billentyűkkel
Kiegészítő Ethernet interfész a CNC hátulján a gyári hálózathoz való csatlakozáshoz
További USB interfész a CNC hátulján a gép kezelőpaneljéhez
Integrált PLC a SIMATIC S7-200 parancssor alapján, létra logikai programozással
A PROFINET-en alapuló I / O interfész PLC I / O eszközök és egy gépi központ csatlakoztatásához
Legfeljebb 5 tengely / orsó
1 analóg orsó
1 megmunkálási csatorna / módcsoport
Integrált szerszámkezelés a szerszám élettartamának ellenőrzésével
Konfigurálható felhasználói képernyők a SINUMERIK Integrate for Engineering alkalmazással Futtassa a MyScreens alkalmazást (Easy Screen)
SINUMERIK Integrálás mérnöki célokra A MyRobot / EasyConnect futtatása a robotok és a kezelő rendszerek egyszerű összekapcsolásához
Integrált adatarchiválási eljárás az egyszerű adatfrissítésekhez
- Vezérlés: Siemens 828D (K-181405) / Fanuc 0i MF (K-181411) / Heidenhain TNC-620 (K-181417)
- BT40 24 állomásos szerszámváltó kétkaros cserélővel
- Spirál típusú forgácskihordó
- Merevszárú menetfúrás
- Távoli szolgáltatás a Siemens számára
- Autom. kikapcsolás
- Kézi hűtőfolyadék szórópisztoly
- Hűtőfolyadék rendszer
- Orsó levegőrendszer
- Hőcserélő az elektromos kapcsolószekrényhez
- Teljesen zárt munkatér (felső fedél nélkül)
- Elektronikus kézikerék
- RS232 és RJ45 kártya interfész
- USB csatlakozó
- Automatikus központi kenés
- Munkalámpa
- 3 színű jelzőlámpa
- Eszköztár eszközökkel
- Szintező csavarok és tömbök
- 4. és 5. tengely Ø200 mm-es forgóasztal
- A teljes sorozat elérhető Siemens, Fanuc vagy Heidenhain vezérléssel, így a felhasználók kiválaszthatják az igényeiknek megfelelő optimális vezérlést.
- A gép vázát a piac legfejlettebb FEM elemző szoftverével fejlesztették ki a teljes gépágy-konstrukció és a széles oszlopalap alapos elemzése olyan kialakítást eredményezett, amely minden terhelési körülményre optimalizált.
- Minden tengely prémium lineáris vezetősíneken és precíziós gömbcsavarokon mozog, merev fedéllel, hogy megvédje őket a forgácsoktól és a hűtőfolyadék fröccsenéseitől
- A 3 + 2 tengelyes marás azzal az előnnyel jár, hogy a CAM szoftver alkalmazása és a lehetséges vágási stratégiák megfelelnek a 3 tengelyes programozásnak, ami egyszerűsített programozást és jelentősen csökkentett képzési követelményeket eredményez
- A legnagyobb megmunkálási pontosság 80 bites NANOFP pontossággal
Új SINUMERIK kezelőfelület - ugyanolyan kinézet és hangulat, mint a SINUMERIK 840D sl
ShopTurn / ShopMill (opció): Nagyon gyors programozási idő az egyes alkatrészek és kis adagok gyártásában
- SINUMERIK MDynamics az új Advanced Surface funkcióval: a tökéletes alkatrészfelületekért és a legrövidebb megmunkálási időkért a szerszámgyártó alkalmazásokban
- Technológiai ciklusok egyedülálló spektruma - bármely esztergálási és marási kontúr megmunkálásától a maradékanyag-felismerésen át a folyamat közbeni mérésekig
Kezelőpanel változatok vízszintes vagy függőleges kezelőpanel házakhoz
Közelség / távolság érzékelő az intelligens kijelző vezérléshez
Integrált QWERTY teljes CNC billentyűzet rövid löketű billentyűkkel
Kiegészítő Ethernet interfész a CNC hátulján a gyári hálózathoz való csatlakozáshoz
További USB interfész a CNC hátulján a gép kezelőpaneljéhez
Integrált PLC a SIMATIC S7-200 parancssor alapján, létra logikai programozással
A PROFINET-en alapuló I / O interfész PLC I / O eszközök és egy gépi központ csatlakoztatásához
Legfeljebb 5 tengely / orsó
1 analóg orsó
1 megmunkálási csatorna / módcsoport
Integrált szerszámkezelés a szerszám élettartamának ellenőrzésével
Konfigurálható felhasználói képernyők a SINUMERIK Integrate for Engineering alkalmazással Futtassa a MyScreens alkalmazást (Easy Screen)
SINUMERIK Integrálás mérnöki célokra A MyRobot / EasyConnect futtatása a robotok és a kezelő rendszerek egyszerű összekapcsolásához
Integrált adatarchiválási eljárás az egyszerű adatfrissítésekhez
- Vezérlés: Siemens 828D (K-181405) / Fanuc 0i MF (K-181411) / Heidenhain TNC-620 (K-181417)
- BT40 24 állomásos szerszámváltó kétkaros cserélővel
- Spirál típusú forgácskihordó
- Merevszárú menetfúrás
- Távoli szolgáltatás a Siemens számára
- Autom. kikapcsolás
- Kézi hűtőfolyadék szórópisztoly
- Hűtőfolyadék rendszer
- Orsó levegőrendszer
- Hőcserélő az elektromos kapcsolószekrényhez
- Teljesen zárt munkatér (felső fedél nélkül)
- Elektronikus kézikerék
- RS232 és RJ45 kártya interfész
- USB csatlakozó
- Automatikus központi kenés
- Munkalámpa
- 3 színű jelzőlámpa
- Eszköztár eszközökkel
- Szintező csavarok és tömbök
- 4. és 5. tengely Ø200 mm-es forgóasztal
| Gép típus | X.mill 5X |
| Cikkszám | K-181405 |
| Vezeték típus: edzett lapos / lineár | Lineáris vezeték |
| Vízszintes / függőleges/univerzális (vert./ horiz. /univers.) | Függőleges |
| 5. tengely / billenőasztal ( 5th axis swivel of table) | -15 fok tól +115 fokig |
| Poz. pontosság X, Y, Z tengely (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság X, Y, Z (repeatability accuracy) | 0.003 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| X-tengely gyorsmenet (Rapid feed X axis) | 36 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 36 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 36 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 2 |
| Szerszámtár férőhely (Too storag capacity) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 3.9 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 1.8 sec |
| Vezérlés típusa (CNC Controller) | Heidenhain TNC620 |
| Gép hossz (L=Machine lenght) | 2600 mm |
| Gép szélesség (W=Machine widht) | 2200 mm |
| Gép magasság (H=Machine height) | 2700 mm |
| Gép súly (machine weight) | 4600 kg |
