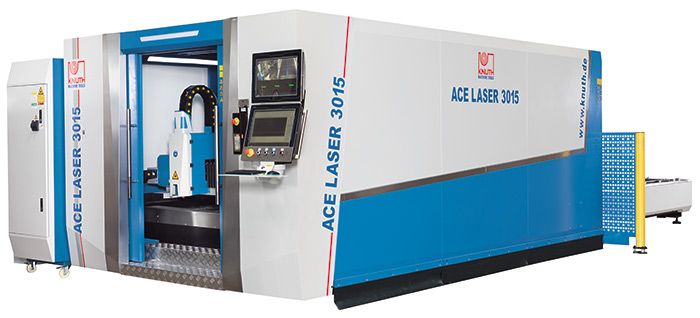

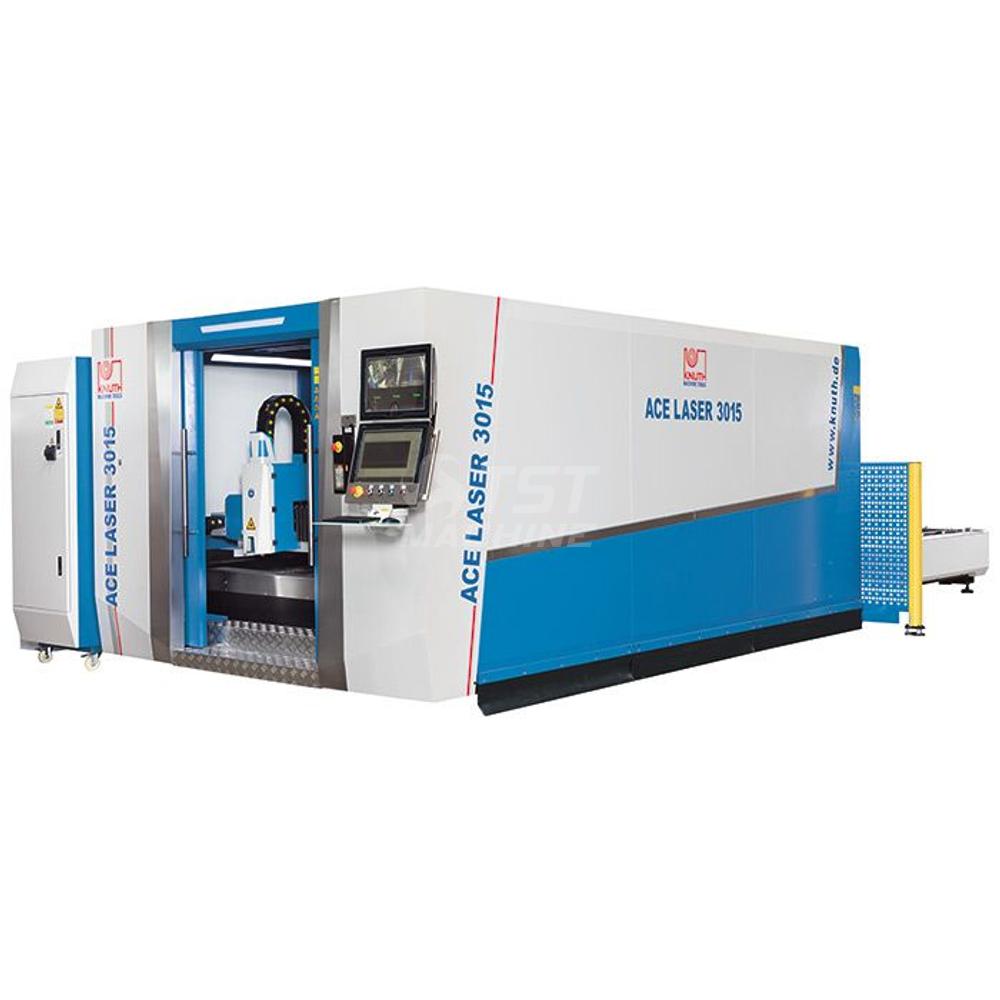

ACE Laser 4020 6.0 MAX Lézervágó

Leírás

A lézervágás egy termikus vágási eljárás, melynél egy lézersugár biztosítja a vágáshoz szükséges hőenergiát. Előnye a kimagaslóan precíz és kellően gyors megmunkálás, illetve, hogy a technológia nem igényli a munkadarab elektromos vezetőképességét. Használatával több szerszám is kiváltható, így működtetése gazdaságos.

Korszerű vágástechnika: ACE Laser MAX

- Ez a korszerű lézervágó rendszer mindkét oldalán meghajtással ellátott, portál stílusú konstrukcióval és nagy, 3000 x 1500 mm-től 6000 x 2000 mm-ig terjedő munkaterülettel rendelkezik, amely képes a legtöbb lemezméret elhelyezésére
- Az Y tengely portál öntött alumíniumból készült, ami könnyű és nagy merevséget biztosít, kiváló dinamika mellett
- A gondosan hegesztett gépváz és minden strukturális alkatrész tartósan ellenáll a munkafolyamatból adódó hő és fizikai terheléseknek, mely szavatolja a megmunkáló egység tartósságát, a hosszútávú és ismétlődő munkavégzés pontosságát
- A precíziós lineáris vezetők minimális karbantartást igényelnek, és hosszú távú precizitásra és nagy vágási sebességre vannak tervezve
- Kiemelkedő pozícionálási pontosság a Z és Y tengely precíz fogasléc és előtét fogaskerekeivel
- Erőteljes szervomotorok minden tengelyen
- A kezelő és a környezet biztonsága érdekében a vágórendszer gépburkolattal és szűrőrendszerrel ellátott. A munkafolyamatot védőüveg mögül szemlélhetjük
- Automata transzfer asztal rendszer, mely csökkenti az állási időt, mivel folyamatos lemezadagolást tesz lehetővé a vágási folyamat közben
- Merőleges és négyzetes tűrési pontosság a DIN EN ISO 9013-1-as szabvány szerint
- Német tervezés és gyártás

Vezérlés
- Felhasználóbarát kezelői felület
- Technikai adatbázis, előre beállított paraméterekkel különböző fémekhez
- Mágnes és nyomásátalakító szelepek szabályozzák a gáznyomást a vágási folyamat közben, melyek a vezérlőpanelről állíthatóak

Vágófej
- Kiváló minőségű Raytools vágófej motorizált fókuszpozíció-beállítással, integrált ütközésvédővel és szintszabályozással

Lézer forrás
- Itterbium szálas lézer, típustól függően 1000-től 6000W-os teljesítményszint között, melyet a Maxphotonics készített
- A karbantartásmentes építésmód az üzemelési költségeket alacsonyan tartja

Igény esetén nagyobb teljesítménnyel is kérhető


Alapfelszereltség

-CNC vezérelt rendszer (CypCut)
-Maxphotonics Itterbium szálas lézer
-száloptika
-Raytools HP vágófej
-automata fókuszpozícionálási lehetőség
-lézervédelmi fülke
-automatikus paletta cserélő rendszer
-szűrőrendszer
-automatikus gázkonzol
-központi kenési rendszer
-hűtőfolyadék visszavezetéses hűtőrendszer
-CAD/CAM szoftver (CypCut)
-felhasználói kézikönyv angol nyelven és programozási utasítások
-palettacserélő rendszer

Paraméterek

Gyorulás maximálisan X tengely 10 m/s2
Gyorulás maximálisan Y tengely 10 m/s2
Gyorulás maximálisan Z tengely 5 m/s2
Munkadarab tömege 1500 Kg/dm2
Vágóasztal csereidő 17 sec
Gép típus ACE Laser 4020 6.0 MAX Lézervágó
Cikkszám K-141057
Vezeték típus: edzett lapos / lineár (Boxway / Linear way) Lineáris
Gép súly (machine weight) 9000 kg
Gyorsmenet ( rapid feed) 100 mm/sec
X-tengely (Travel X-axis) 2020 mm
Y-tengely (Travel Y-axis) 4050 mm
Z-tengely (Travel Z-axis) 100 mm
Pozicionális pontosság (Positioning accuracies) 0.03 mm
Ismétlési pontosság (Repeatabilities) 0.02 mm
asztal terhelhetősége (table load) 1500 kg
Lézer típusa CO2/fiber (Laser type) Fiber
Hullámhossz (Shaft length) 1.08 µm
Sugárnyaláb max. teljesítménye (Power consumption) 6 W
Pulzus frekvencia, max. (Pulse frequency) 20000 Hz
Csatlakozó teljesítmény (Power consumption) 20 kW
Vágási kapacitás szerkezeti acélban 20 mm
Vágási kapacitásrozsdamentes acélban 12 mm
Vágási kapacitás alumíniumban 12 mm
Asztal mérete hossz x szélesség mm 4000x2000
Gép hossz (L=Machine lenght) 10340 mm
Gép szélesség (W=Machine widht) 4280 mm
Gép magasság (H=Machine height) 2200 mm
