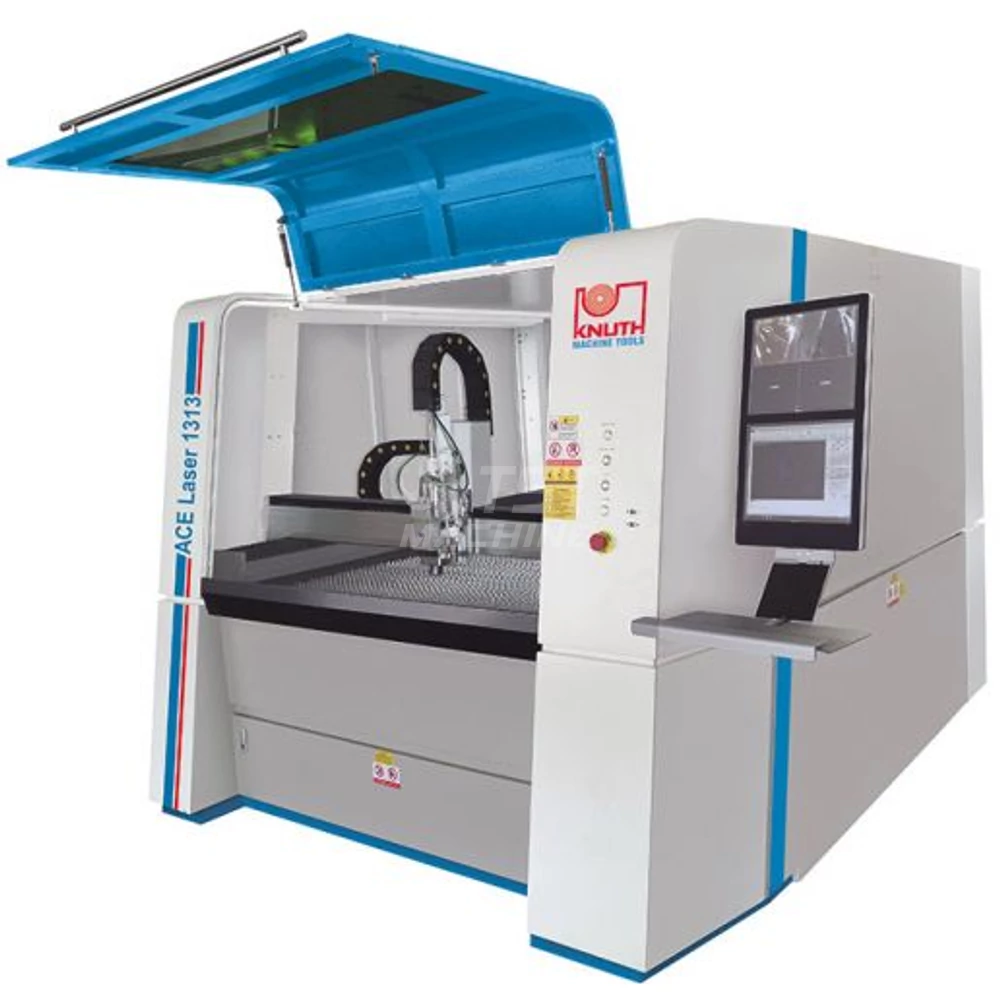

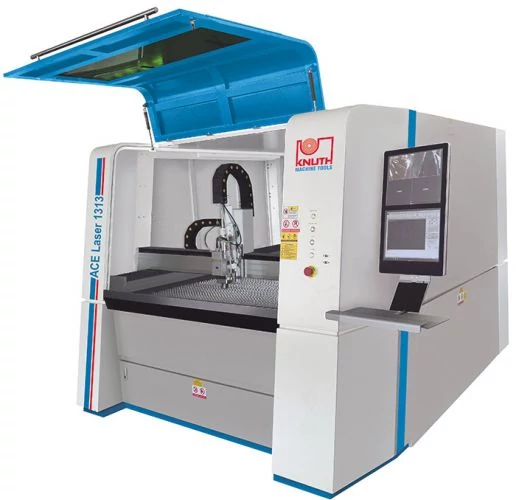

ACE Laser Compact 1313 1.0 R Lézervágó

Leírás és Paraméterek

- Stabil gépváz, hegesztett acélszerkezet, melynek elkészítésekor ügyeltek arra, hogy a gyártási folyamat során ne merüljön fel anyagfeszültség
- A portál öntött alumínium konstrukció, amelynek kis súlya, nagy merevsége és kétoldali szervohajtása kiváló dinamikát tesz lehetővé
- Hosszanti vezetőkkel rendelkező tengelyek, melyek alacsony karbantartási igényűek, tartósan pontosak és nagy vágási sebességre lettek tervezve
- Átlagon felüli pozícionálási pontosság, melyet minden tengelyen golyósorsók biztosítanak
- Központi kenési rendszer biztosítja az összes vezető megfelelő kenését, így könnyítve meg a karbantartást és meghosszabbítja a szervízintervallumot
- A kezelő és a környezet biztonsága érdekében a berendezés zárt gépházzal rendelkezik
- Ajtóba épített védőüveg teszi lehetővé, hogy a kezelő a tekintetével végig kísérje a folyamatot

Vezérlés
- Nagy teljesítményű vezérlőrendszer, mely lenyűgöző egyszerűséggel rendelkezik, köszönhetően a működtetéshez optimalizált felhasználói felületnek
- A technológiai adatbázis tartalmazza a különböző fémek vágási paramétereit illetve előre beállított vágási ciklusokat is
- A vágási feladatok hatékony feldolgozását a folyamatparaméterek kiválasztására szolgáló felhasználóbarát szoftver támogatja
- Mágnes és proporcionális szelepek szabályozzák a gáznyomást (beprogramozható a vezérlésnél) a vágási folyamat során
- Cypcut szoftver, mely biztosítja a szükséges megmunkálási funkciók elérését és folyamatosan tájékoztatja a kezelőt az aktuális üzemállapotról
- Automata teríték kiosztó szoftver, ami nemcsak időt takarít meg, de minimális anyagveszteséget is garantál
- Előretelepített teríték minták, melyek a praktikus felhasználás széles skáláját fedik le

Vágófej
- Jól bevált Raytools vágófej beépített ütközésvédelemmel, automatikus fókuszpozíció állítással és magasságszabályozóval rendelkezik
- 25mm-es tartományban (+10 - -10mm) a fókuszáló lencsék automatikusan állíthatóak 0.05mm-es pontossággal
- A lézersugár fókusza folyamatosan alkalmazkodik az anyagviszonyokhoz a programsorozat során
- A betétlencse tartó lehetővé teszi a védőlencsék gyors és egyszerű cseréjét

Lézerforrás
- A Compact R modellek a Raycus erős lézerforrásaival vannak felszerelve
- A Raycus lézerforrások nagy megbízhatóságukról, kitűnő elektrooptikai hatékonyságukról, kiemelkedő energiasűrűségükről és modulációs frekvenciasávjukról ismertek
- Alacsony karbantartási igényű sugárvezető, mely a rugalmas száloptikai kábelek révén rendkívül robusztus és tartós


Alapfelszereltség

- CypCut CNC vezérlés
- Raycus itterbium fiber lézer
- Száloptika
- Raytools HP vágófej
- Automatikus fókuszpozíció beállítás
- Zárt lézersugár védelem
- Automata gázkonzol
- Központi kenési rendszer
- Beépített hűtőrendszer
- CAD/CAM szoftver (CypCut)
- Felhasználói kézikönyv angol nyelven
Gyorulás maximálisan X tengely 5 m/s2
Gyorulás maximálisan Y tengely 5 m/s2
Munkadarab tömege 250 Kg/dm2
Gép típus Ace Laser Compact 1313 1.0 R Lézervágó
Cikkszám K-141100
Gép súly (machine weight) 2040 kg
X-tengely (Travel X-axis) 1320 mm
Y-tengely (Travel Y-axis) 1320 mm
Z-tengely (Travel Z-axis) 80 mm
Pozicionális pontosság (Positioning accuracies) 0.03 mm
Ismétlési pontosság (Repeatabilities) 0.02 mm
Lézer típusa CO2/fiber (Laser type) Fiber
Hullámhossz (Shaft length) 1.08 µm
Sugárnyaláb max. teljesítménye (Power consumption) 1000 W
Csatlakozó teljesítmény (Power consumption) 3.6 kW
Vágási kapacitás szerkezeti acélban 8 mm
Vágási kapacitásrozsdamentes acélban 4 mm
Vágási kapacitás alumíniumban 2 mm
Asztal mérete hossz x szélesség mm 1300x1300
Gép hossz (L=Machine lenght) 2520 mm
Gép szélesség (W=Machine widht) 2170 mm
Gép magasság (H=Machine height) 1880 mm
