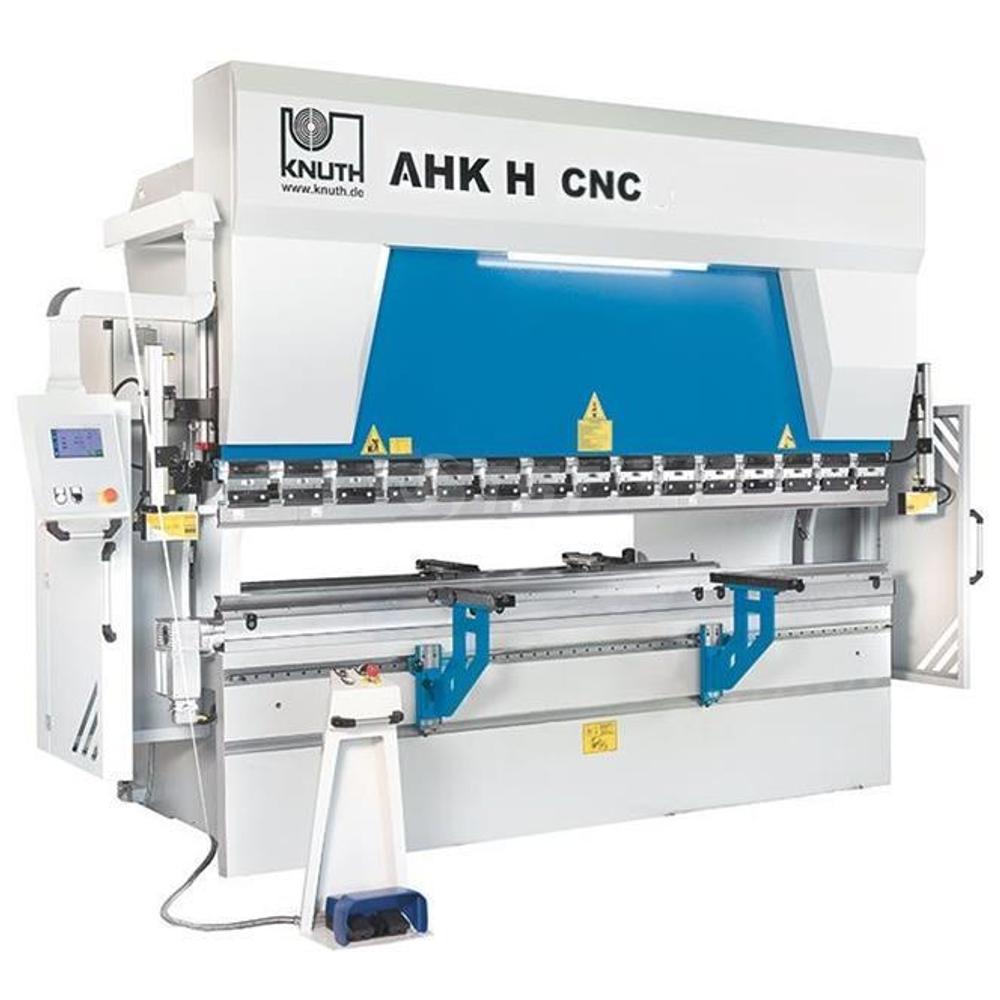

AHK H 30220 CNC Hidraulikus élhajlító

Videók

Leírás

Gépkeret és prizma

- A gépkeret precízen megmunkált, stressztűrő hegesztéssel rendelkezik
- Ez a gépkeret egyedülálló módon, egy 5 tengelyes megmunkálógéppel készült, egy munkafolyamat alatt, a nagyobb precizitásért és megbízhatóságért
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugárral tervezték meg, hogy kiküszöböljék a hegesztési repedések kockázatát
- A medve és az asztal úgy lett optimalizálva, hogy csökkentsék a deformációt
- Optimális függőleges adagolókapacitást segítő vezetők, csapágyazás és tömítések
- Az összes alkatrész két réteg festést kapott, rétegenként legalább 60 mikronos vastagságban

Megmunkálási terület

- Nagy torok és keskeny asztal biztosít elegendő helyet a komplex hajlítási szakaszok befogadására.

Asztal előfeszítés

- Minden gép rendelkezik manuális asztal előfeszítő funkcióval, a motorizált asztal előfeszítés opcionálisan elérhető
- Egyenletesen elosztott hajlítási erők biztosítják a precíz hajlítási szögeket a munkadarab teljes hosszán

Hidraulika

- Polírozott, edzett, krómozott hegerek, melyek két mikronos felületi megmunkálással rendelkeznek a hosszú élettartamért
- A hengerekek merev SAE 1040 es anyagból készültek
- Tökéletesen megmunkált hengerek és mérőrendszerek biztosítják a szinkronizált mozgást

Hátsó ütköző

- Az élhajlító gép hátsó ütközője a precíz megmunkálás alapköve
- A teljes alkatrész nagyon robusztus és ideális a nehéz megmunkálási környezetekhez
- Csúszóvezetékek és előfeszített golyósorsók, védőburkolat mögött
- A hátsó ütköző megfogókörmeinek pontos magasságállítása
- Pozícionálás a lágyan mozgó csúszóvezetékeken

Elülső támasztókarok

- A híd merev csúszóvezetékei és golyós csapágyai biztosítják a maximális stabilitást és könnyű pozícionálhatóságot
- Minden kar magasságában állítható, könnyen kezelhető és különösen erős

Hajlító szerszámok

- Promecam szerszámbefogók a hajlítószerszámok széles spektrumával
- Minden szerszám edzett és pontosan illeszkedik
- Manuális gyorszáras szerszámrögzítő rendszer rövidíti le a szerszámcserét

Biztonság és produktivitás

- CE megfelelősségű biztonság
- Manuális AKAS Lézer Biztonsági rendszer, mely tartós és kiválóan használható


Alapfelszereltség

- Delem 52 T 2D vezérlő
- X tengelyes hátsó ütköző szervo motorral
- Manuális asztal előfeszítés
- Gyorszáras szerszámrögzítő rendszer
- Manuális AKAS Lézer biztonsági rendszer (LC II M FMSC)
- Biztonsági fénysorompó
- Európai szabványú megmunkálófej (H=67mm)
- A két elülső támasztókar csúszóvezetékeken fut
- Lábpedál vészleállító funkcióval
- Európai szabványú alsó szerszám 4V H: 60x60mm
- 2 állásban állítható hátsó megfogóköröm rendszer
- Európai szabványú szerszámbefogó rendszer
- Felhasználói kézikönyv angol nyelven


Opcionális tengelyek:

- 3+1: Y1,Y1,X+V

- 4+1: Y1,Y2,X,R,+V

- 6+1: Y1,Y2,X,R,Z1,Z2,+V

- 8+1: Y1,Y2,X1,X2,R1,R2,Z1,Z2,+V

- Opcionális DELEM 6 illetve 8 tengelyes vezérlések

Paraméterek

Gép típus AHK H 30220 CNC Hidraulikus élhajlító
Cikkszám K-182606
Asztal szélesség (Table width) 108 mm
Gép súly (machine weight) 12200 kg
Hajlítási mód prizmában / lengő pengével ( prizmatic/folding machine) Prizmában
Vezérlés ( Controller) Delem 53 T 2D
Hajlító hossz (bending lenght) 3100 mm
Felső penge löket (Top beam stroke) 205 mm
Nyomó erő hajlításhoz (bending force) 220 t
Hátsó ütköző löket ( rear stop) 700 mm
Oszlopok közötti távolság ( distance between colums) 2600 mm
Oszlopok közötti távolság ( distance between coluns) 2600 mm
Torok mélység ( Throat ) 410 mm
Torok mélység ( Troat ) 410 mm
Hajlítási sebesség (bending speed) 10 mm/sec
Gyorsmenet ( rapid feed) 140 mm/sec
Löket (Stroke) 265 mm
Visszahúzási sebesség ( return speed) 110 mm/sec
Olaj tartály (Oil tank) 250 L
Főmotor teljesítmény / fesz. (headstock / spindle motor) 22 kW
Gép hossz (L=Machine lenght) 4000 mm
Gép szélesség (W=Machine widht) 2000 mm
Gép magasság (H=Machine height) 2920 mm
