Gépkeret és a prizma
- A gépkeret nagy pontosságú, stresszmentesített acélhegesztésből készül a legkorszerűbb 5 tengelyes marógépen megmunkálták egyetlen összeállításban a pontosabb hajlítás és a maximális megbízhatóság érdekében
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugárral tervezték meg, hogy kiküszöböljék a hegesztési repedések kockázatát
- A hajlító szerszám és az asztal úgy lett optimalizálva, hogy a deformációkat a lehető legkisebbre csökkentse
- Az összes komponenst modern festék- és szárítórendszerrel kezeltük, és két festékréteggel rendelkeznek, mindegyik réteg legalább 60 mikron vastagságú.
Munkaterület
- A nagy torok, a hosszú ütés és a keskeny asztal sok szabad helyet biztosít a komplex hajlítási szakaszok befogadására
- Minden gép tartalmaz egy kézi előfeszítő rendszert az asztal belsejében; opcionálisan kapható motoros változat, ez biztosítja a hajlító erők egyenletes eloszlását a pontos hajlítási szögek biztosítása érdekében a teljes munkadarab hosszán
Hidraulika
- Polírozott, kemény, krómozott dugattyúk mindkét hidraulikus hengeren 2 mikronos felületi érdességgel rendelkeznek, és garantálják a tömítés hosszú élettartamát.
- A munkahengert szilárd SAE 1040 anyagból kovácsolják
- Tökéletesen illesztett hidraulikus alkatrészek és mérőrendszerek biztosítják a munkahengerek pontos szinkronizálását
Hátsó mérőműszer
- Az ütköző hátsó nyomtávja a legfontosabb tényező a megmunkálási pontosság szempontjából, teljes hátsó nyomásmérő rendszer nagyon robusztus és tökéletesen alkalmas durva gyártási környezetre
- A lineáris vezetõket és a nagyméretû előfeszített gömbcsavarokat védőburkolattal vannak felszerelve, hogy még a legnehezebb környezeti körülmények között is zavartalanul működhessenek.
- A hátsó ütközők magasság állítása rendkívül pontos és elhelyezése kettős, sima futású lineáris vezetőkön történt meg
Első tartókarok
- Merev, lineáris vezető és gömbcsapágyak a maximális stabilitást és a könnyű elhelyezést garantálják
- Minden tartókar magasságba állítható, könnyen kezelhető és rendkívül erős
Hajlítószerszámok
- A Promecam (európai) szerszámtartók hajlítószerszámok széles választékát tartalmazzák
- Minden szerszám edzett és köszörült, és lehetővé teszi a pontos beállítást
- Kézi gyors működésű szorítórendszer a szerszámra szereléshez lerövidíti a szerszámváltási időket
- Biztonság és termelékenység
- A biztonsági funkciók a legújabb CE-előírásokon alapulnak
- A kézi AKAS lézerbiztonsági rendszer kiváló megbízhatóságáról és funkcionalitásáról ismert, a könnyű függönyökre jellemző korlátozások nélkül
Alapfelszereltség:
- Cybelec Érintse meg a 8 2D vezérlőt
- X tengelyes hátsó ütköző szervómotorral
- Alsó asztal kézi előfeszítés
- Kézi akas lézerbiztonság LC II M FMSC biztonsági rendszer
- 2 elülső tartókar a lineáris vezetőkön mozog
- Lábpedál e-stop kapcsolóval
- Kezelési útmutató angol nyelven
- Egy európai típusú felső szerszám H = 67 mm
- Európai típusú 4V alsó szerszám: 60x60 mm
- 2 állítható magasságú hátsó tartókar
- Európai szerszámbefogó rendszer
Opcionális tegelyek:
- 3+1: Y1,Y1,X+V
- 4+1: Y1,Y2,X,R,+V
- 6+1: Y1,Y2,X,R,Z1,Z2,+V
- 8+1: Y1,Y2,X1,X2,R1,R2,Z1,Z2,+V
- Opcionális DELEM 6 illetve 8 tengelyes vezérlések
- A gépkeret nagy pontosságú, stresszmentesített acélhegesztésből készül a legkorszerűbb 5 tengelyes marógépen megmunkálták egyetlen összeállításban a pontosabb hajlítás és a maximális megbízhatóság érdekében
- Az összes, húzóterhelésnek kitett alkatrészt gondosan gyártották és nagy sugárral tervezték meg, hogy kiküszöböljék a hegesztési repedések kockázatát
- A hajlító szerszám és az asztal úgy lett optimalizálva, hogy a deformációkat a lehető legkisebbre csökkentse
- Az összes komponenst modern festék- és szárítórendszerrel kezeltük, és két festékréteggel rendelkeznek, mindegyik réteg legalább 60 mikron vastagságú.
Munkaterület
- A nagy torok, a hosszú ütés és a keskeny asztal sok szabad helyet biztosít a komplex hajlítási szakaszok befogadására
- Minden gép tartalmaz egy kézi előfeszítő rendszert az asztal belsejében; opcionálisan kapható motoros változat, ez biztosítja a hajlító erők egyenletes eloszlását a pontos hajlítási szögek biztosítása érdekében a teljes munkadarab hosszán
Hidraulika
- Polírozott, kemény, krómozott dugattyúk mindkét hidraulikus hengeren 2 mikronos felületi érdességgel rendelkeznek, és garantálják a tömítés hosszú élettartamát.
- A munkahengert szilárd SAE 1040 anyagból kovácsolják
- Tökéletesen illesztett hidraulikus alkatrészek és mérőrendszerek biztosítják a munkahengerek pontos szinkronizálását
Hátsó mérőműszer
- Az ütköző hátsó nyomtávja a legfontosabb tényező a megmunkálási pontosság szempontjából, teljes hátsó nyomásmérő rendszer nagyon robusztus és tökéletesen alkalmas durva gyártási környezetre
- A lineáris vezetõket és a nagyméretû előfeszített gömbcsavarokat védőburkolattal vannak felszerelve, hogy még a legnehezebb környezeti körülmények között is zavartalanul működhessenek.
- A hátsó ütközők magasság állítása rendkívül pontos és elhelyezése kettős, sima futású lineáris vezetőkön történt meg
Első tartókarok
- Merev, lineáris vezető és gömbcsapágyak a maximális stabilitást és a könnyű elhelyezést garantálják
- Minden tartókar magasságba állítható, könnyen kezelhető és rendkívül erős
Hajlítószerszámok
- A Promecam (európai) szerszámtartók hajlítószerszámok széles választékát tartalmazzák
- Minden szerszám edzett és köszörült, és lehetővé teszi a pontos beállítást
- Kézi gyors működésű szorítórendszer a szerszámra szereléshez lerövidíti a szerszámváltási időket
- Biztonság és termelékenység
- A biztonsági funkciók a legújabb CE-előírásokon alapulnak
- A kézi AKAS lézerbiztonsági rendszer kiváló megbízhatóságáról és funkcionalitásáról ismert, a könnyű függönyökre jellemző korlátozások nélkül
Alapfelszereltség:
- Cybelec Érintse meg a 8 2D vezérlőt
- X tengelyes hátsó ütköző szervómotorral
- Alsó asztal kézi előfeszítés
- Kézi akas lézerbiztonság LC II M FMSC biztonsági rendszer
- 2 elülső tartókar a lineáris vezetőkön mozog
- Lábpedál e-stop kapcsolóval
- Kezelési útmutató angol nyelven
- Egy európai típusú felső szerszám H = 67 mm
- Európai típusú 4V alsó szerszám: 60x60 mm
- 2 állítható magasságú hátsó tartókar
- Európai szerszámbefogó rendszer
Opcionális tegelyek:
- 3+1: Y1,Y1,X+V
- 4+1: Y1,Y2,X,R,+V
- 6+1: Y1,Y2,X,R,Z1,Z2,+V
- 8+1: Y1,Y2,X1,X2,R1,R2,Z1,Z2,+V
- Opcionális DELEM 6 illetve 8 tengelyes vezérlések

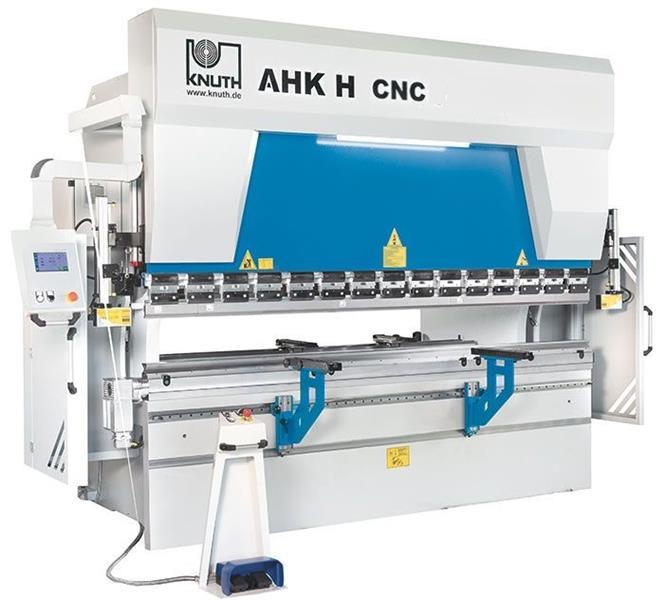

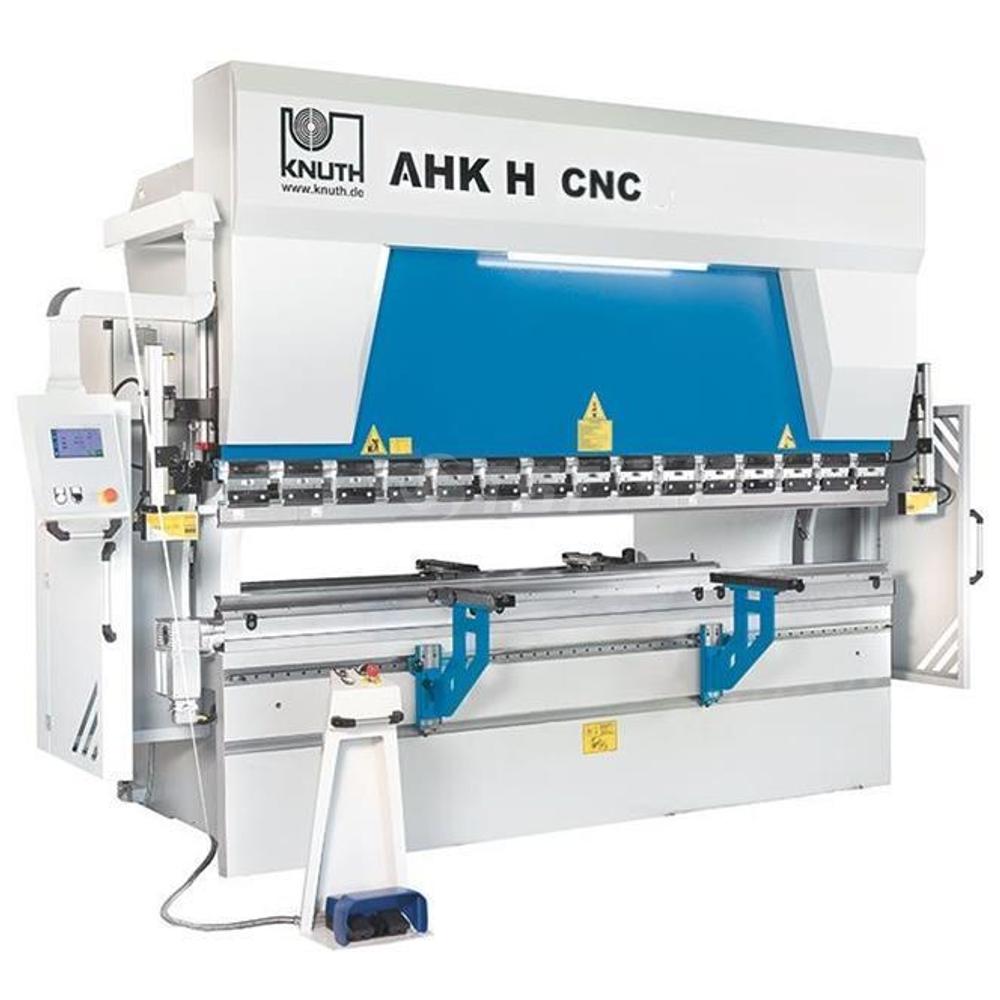

| Gép típus | AHK H 40175 CNC Hidraulikus élhajlító |
| Cikkszám | K-182609 |
| Hajlítási mód prizmában / lengő pengével ( prizmatic/folding machine) | Prizmában |
| Vezérlés ( Controller) | Cybelec Touch 8 2D control vezérlés |
| Hajlító hossz (bending lenght) | 4100 mm |
| Felső penge löket (Top beam stroke) | 265 mm |
| Nyomó erő hajlításhoz (bending force) | 175 t |
| Hátsó ütköző löket ( rear stop) | 750 mm |
| Oszlopok közötti távolság ( distance between colums) | 3600 mm |
| Torok mélység ( Throat ) | 410 mm |
| Hajlítási sebesség (bending speed) | 10 mm/sec |
| Gyorsmenet ( rapid feed) | 120 mm/sec |
| Visszahúzási sebesség ( return speed) | 100 mm/sec |
| Olaj tartály (Oil tank) | 250 L |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 22 kW |
| Gép hossz (L=Machine lenght) | 4950 mm |
| Gép szélesség (W=Machine widht) | 2000 mm |
| Gép magasság (H=Machine height) | 2900 mm |
| Gép súly (machine weight) | 12000 kg |
