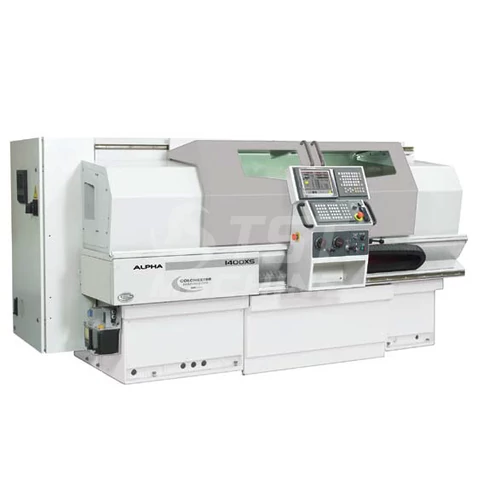

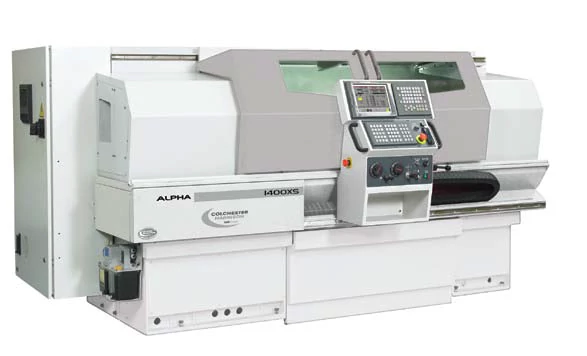

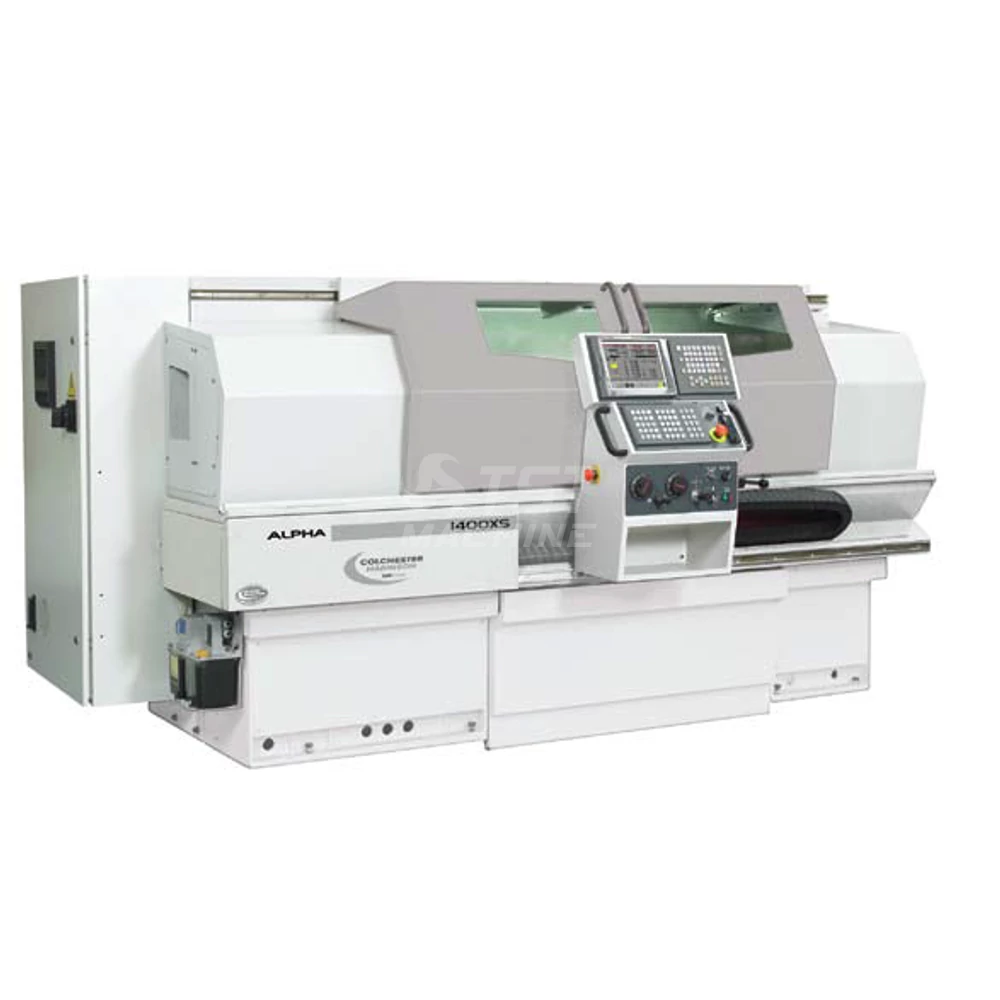

Alpha 1460 XS Manual / CNC eszterga
Leírás és Paraméterek
A gépcsalád rövid bemutatása:
A világ egyik legjobb kombinált Manual/ CNC esztergája a kisszériás gyártásra specializálódott.
Teach-in funkciója a legrövidebb beállítási időt eredményezi.
Alacsony alkatrész-előállítási költségek mellett egyszeri beállítással garantálja a kiváló ismétlési pontosságot
és a legfinomabb felületi megmunkálást.
Az Alpha XS széria a GE Fanuc vezérlésének köszönhetően könnyebben kezelhető, az eddigieknél gyorsabb, hatékonyabb.
Az alapgép:
D 460mm ágy felett / D270 mm szán felett elforduló átmérővel
L1500 mm -es és opcionálisan 2000 mm-es csúcstávolsággal
D78 mm orsóáteresztéssel kerül szállításra.
A Colchester szakemberei által tovább fejlesztett FANUC 0i TD Manual / CNC vezérlés 4 féle programozási lehetőséget kínál:
1, Alpha System ( kézi mód) :
saját szakembereink által kifejlesztett szoftver segítségével a gép termelékenység triplájára , akár négyszeresére is növelhető . Miért ? mert egyszerű praktikus, helyszínen programozható, a legtöbb alap esztergálási feladat. Egyszerű ikonok, kérdés / felelet rendszer, érintő képernyő, egyetlen ISO kód használata nélkül.
2, Manual Guide „i” ( automata mód) :
Felhasználva a FANUC vezérlés méltán híres grafikus programozási lehetőségeit , szakembereink speciális ciklusokat alkottak, melyek CAD/CAM szoftverek színvonalát megközelítő minőségű szimuláció segítségével segítik a tökéletes alkatrész legyártását.
3, Alpha Link CAD/CAM szoftver (asztali programozás) :
A szerszámgép “tartozéka” az Alpha Link CAD/CAM szoftver is, mely egy Windows alapú, offline programozói környezet. A program segítségével a szerszámgéptől távol, minden egyéb megkötés nélkül készíthetők programok, melyeket csak át kell tölteni a szerszámgépre és az ellenőrzés után már futtatható is az így előkészített program.
4, Klasszikus ISO programozás :
Szeretné legyártani egy másik Fanuc vezérléssel működő gépen futó programját. Nem gond !Egy kapcsoló segítségével kiválasztató a standard DIN/ISO programnyelvű üzemmód.
Alaptartozékok:
- kézi szegnyereg
- elektromosan reteszelt tokmányvédő burkolat
- elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
- sínvezetéken mozgó kezelőkonzol
- munkatér világítás
- hűtőfolyadék rendszer
- automatikus szán és golyósorsó kenőrendszer
- kihúzható forgácstálca
- alapozó készlet
- kezelő szerszámok
- angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
- Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel,
- MDI kezelőpanel
- AlphaLink (CAD/CAM) és manual guide üzemmód
- AlphaLink for Windows sotftware, 5 m-es RS232 kábellel
Opciók:
Munkadarab megfogás
1531S:X3
Ø310 mm-es, 3 pofás, precíziós, Ø90 mm-es furattal önközpontosító tokmány,
2 klt edzett pofával (külső és belső), Camlok közvetlen felfogással
15416S:X3
Ø405 mm-es, 4 pofás, precíziós, önközpontosító tokmány,
1 klt fordított pofával, Camlok közvetlen felfogással
J21017:X3
Ø430 mm-es öntöttvas felfogótárcsa, védőburkolattal
Ø600 mm-es öntöttvas felfogótárcsa, védőburkolattal
Ø710 mm-es öntöttvas felfogótárcsa, védőburkolattal
150250:X3
Ø305 mm-es, Ø47 mm-es furatos, 3 pofás, hidraulikus tokmány,
meghúzó csővel, munkahengerrel
150500:X3
lábkapcsoló a gép tokmányhoz
Automatikus revolverfej:
J15992:X3
8 állású automatikus VDI30-es revolverfej,
megjegyzés: a 29010H:X3-tvel együtt kell rendelni
J29010:X3
nagynyomású hűtőfolyadék szivattyú az alapkivitel helyett
a revolverfejhez, 8 l/min, 2,5 bar
Kézi szerszámbefogás:
J22Q25:X3
4 állású gyorsváltó késtartó
224260:X3
Multifix C típusú gyorsváltó késtartó
szerszámok igény esetén külön ajánlat
Forgácsszállító:
40A10E oldalsó forgácsszállító
Szegnyereg és csúcsok
21010D:X3
menesztő tárcsa
J3910:X3 No.
MT6 nagy terhelhetőségű forgócsúcs
Munkadarab megtámasztás:
J13270:X3
3 pofás állóbáb, Ø10-235 mm
J13280:X3
3 pofás állóbáb görgőkkel, Ø10-235 mm
J13360:X3
2 pontos mozgóbáb, Ø10-110 mm
J13370:X3
2 pontos görgős mozgóbáb, Ø10-110 mm
A világ egyik legjobb kombinált Manual/ CNC esztergája a kisszériás gyártásra specializálódott.
Teach-in funkciója a legrövidebb beállítási időt eredményezi.
Alacsony alkatrész-előállítási költségek mellett egyszeri beállítással garantálja a kiváló ismétlési pontosságot
és a legfinomabb felületi megmunkálást.
Az Alpha XS széria a GE Fanuc vezérlésének köszönhetően könnyebben kezelhető, az eddigieknél gyorsabb, hatékonyabb.
Az alapgép:
D 460mm ágy felett / D270 mm szán felett elforduló átmérővel
L1500 mm -es és opcionálisan 2000 mm-es csúcstávolsággal
D78 mm orsóáteresztéssel kerül szállításra.
A Colchester szakemberei által tovább fejlesztett FANUC 0i TD Manual / CNC vezérlés 4 féle programozási lehetőséget kínál:
1, Alpha System ( kézi mód) :
saját szakembereink által kifejlesztett szoftver segítségével a gép termelékenység triplájára , akár négyszeresére is növelhető . Miért ? mert egyszerű praktikus, helyszínen programozható, a legtöbb alap esztergálási feladat. Egyszerű ikonok, kérdés / felelet rendszer, érintő képernyő, egyetlen ISO kód használata nélkül.
2, Manual Guide „i” ( automata mód) :
Felhasználva a FANUC vezérlés méltán híres grafikus programozási lehetőségeit , szakembereink speciális ciklusokat alkottak, melyek CAD/CAM szoftverek színvonalát megközelítő minőségű szimuláció segítségével segítik a tökéletes alkatrész legyártását.
3, Alpha Link CAD/CAM szoftver (asztali programozás) :
A szerszámgép “tartozéka” az Alpha Link CAD/CAM szoftver is, mely egy Windows alapú, offline programozói környezet. A program segítségével a szerszámgéptől távol, minden egyéb megkötés nélkül készíthetők programok, melyeket csak át kell tölteni a szerszámgépre és az ellenőrzés után már futtatható is az így előkészített program.
4, Klasszikus ISO programozás :
Szeretné legyártani egy másik Fanuc vezérléssel működő gépen futó programját. Nem gond !Egy kapcsoló segítségével kiválasztató a standard DIN/ISO programnyelvű üzemmód.
Alaptartozékok:
- kézi szegnyereg
- elektromosan reteszelt tokmányvédő burkolat
- elektromosan reteszelt munkatér ajtó és burkolat a CE szabványoknak megfelelően
- sínvezetéken mozgó kezelőkonzol
- munkatér világítás
- hűtőfolyadék rendszer
- automatikus szán és golyósorsó kenőrendszer
- kihúzható forgácstálca
- alapozó készlet
- kezelő szerszámok
- angol nyelvű kezelési utasítás, alkatrész katalógus, mérési jegyzőkönyv
- Fanuc Oi TD CNC vezérlés, 10,4”-os színes érintő kijelzővel,
- MDI kezelőpanel
- AlphaLink (CAD/CAM) és manual guide üzemmód
- AlphaLink for Windows sotftware, 5 m-es RS232 kábellel
Opciók:
Munkadarab megfogás
1531S:X3
Ø310 mm-es, 3 pofás, precíziós, Ø90 mm-es furattal önközpontosító tokmány,
2 klt edzett pofával (külső és belső), Camlok közvetlen felfogással
15416S:X3
Ø405 mm-es, 4 pofás, precíziós, önközpontosító tokmány,
1 klt fordított pofával, Camlok közvetlen felfogással
J21017:X3
Ø430 mm-es öntöttvas felfogótárcsa, védőburkolattal
Ø600 mm-es öntöttvas felfogótárcsa, védőburkolattal
Ø710 mm-es öntöttvas felfogótárcsa, védőburkolattal
150250:X3
Ø305 mm-es, Ø47 mm-es furatos, 3 pofás, hidraulikus tokmány,
meghúzó csővel, munkahengerrel
150500:X3
lábkapcsoló a gép tokmányhoz
Automatikus revolverfej:
J15992:X3
8 állású automatikus VDI30-es revolverfej,
megjegyzés: a 29010H:X3-tvel együtt kell rendelni
J29010:X3
nagynyomású hűtőfolyadék szivattyú az alapkivitel helyett
a revolverfejhez, 8 l/min, 2,5 bar
Kézi szerszámbefogás:
J22Q25:X3
4 állású gyorsváltó késtartó
224260:X3
Multifix C típusú gyorsváltó késtartó
szerszámok igény esetén külön ajánlat
Forgácsszállító:
40A10E oldalsó forgácsszállító
Szegnyereg és csúcsok
21010D:X3
menesztő tárcsa
J3910:X3 No.
MT6 nagy terhelhetőségű forgócsúcs
Munkadarab megtámasztás:
J13270:X3
3 pofás állóbáb, Ø10-235 mm
J13280:X3
3 pofás állóbáb görgőkkel, Ø10-235 mm
J13360:X3
2 pontos mozgóbáb, Ø10-110 mm
J13370:X3
2 pontos görgős mozgóbáb, Ø10-110 mm
| Gép típus | Alpha 1460 XS |
| Cikkszám | C-Alpha 1460 XS |
| Kezelhetőség: öntanuló/normál CNC ( Cycle Controll/Standard CNC) | Manuál / CNC |
| Tokmány átmérője ( Chuck size) | 315 mm |
| Max. főorsó teljesítmény (Spindle motor) | 11 kW |
| Hídban elforduló átmérő (swing in gap) | 730 mm |
| Csúcs magasság (center height) | 230 mm |
| Főorsó furat (hole/bore thrugh the spindel) | 78 mm |
| Szegnyereg hüvely átmérő (talstock quill diam.) | 95 mm |
| Szegnyereg belső kúp (tailstock taper) | MT 6 |
| Keresztirányú előtolás ( X cross-slide feed) | 7750 mm/min |
| Hosszirányú előtolás (Z longitudinal feed ) | 7750 mm/min |
| Gyorsmenet X (Rapid X) | 8 m/min |
| Gyorsmenet Z (Rapid Z) - m/min | 10 m/min |
| Revolver fej állások száma (turret tool station) | 4 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.003 mm |
| Vezérlés típusa (CNC Controller) | Fanuc 0i TD |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 11 |
| Gép hossz (L=Machine lenght) | 3.7 mm |
| Gép szélesség (W=Machine widht) | 2 mm |
| Gép magasság (H=Machine height) | 2.1 mm |
| Gép súly (machine weight) | 3430 kg |
