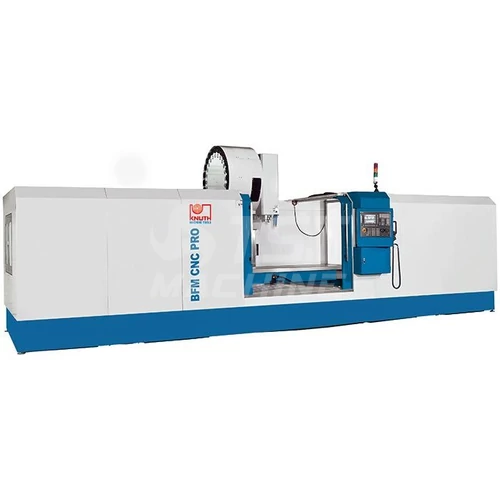

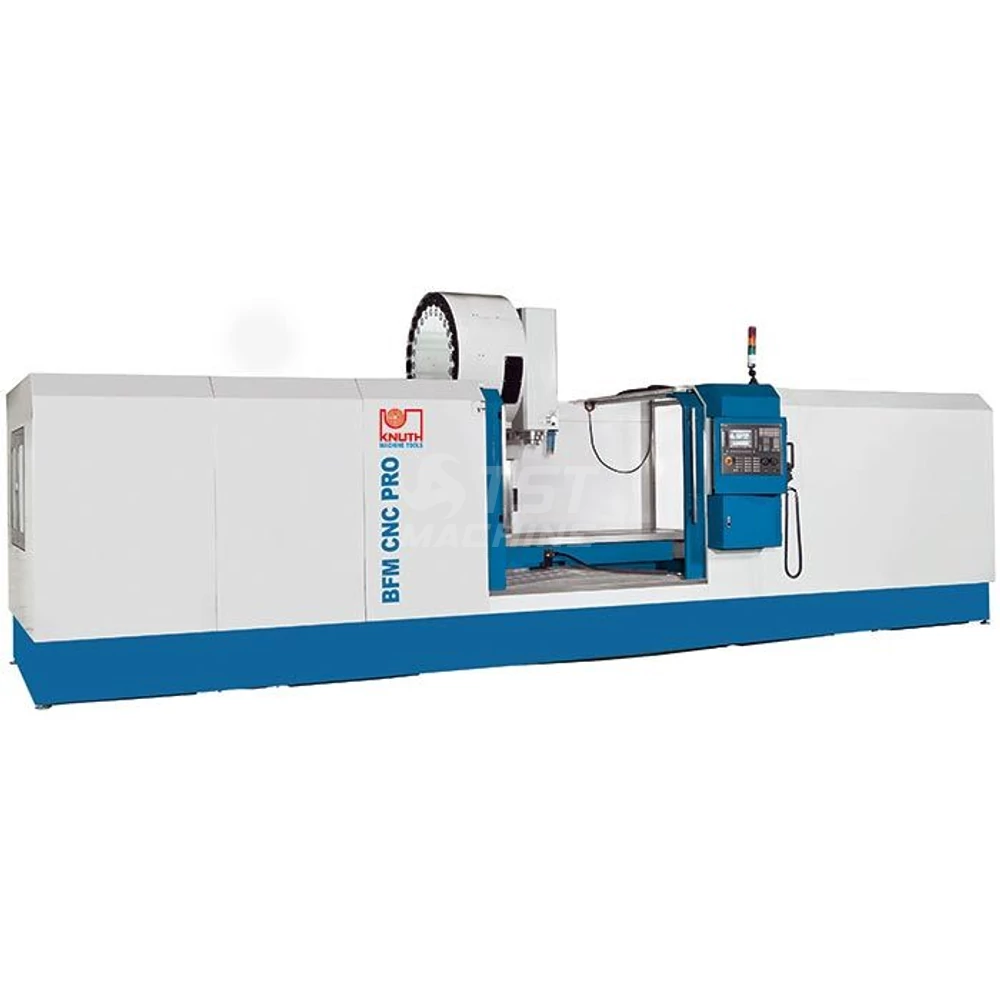

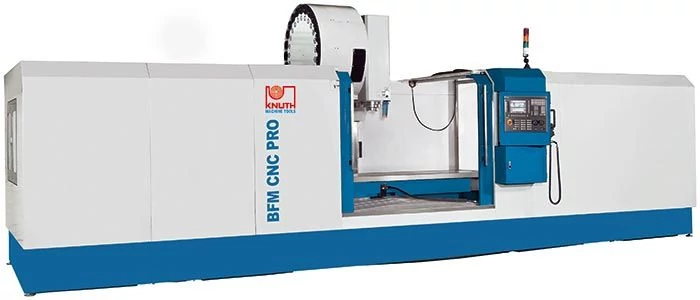

BFM CNC 2000 PRO Függőleges megmunkálóközpont
Leírás és Paraméterek
- A modern, egydarabból álló gépváz Meehanite ötvözetből készült, mely kíváló geometriai pontosságot biztosít nagy méretű munkaterület mellett
- Minden gépváz szerelvény, mint az alap, oszlop, a nyereg és az asztal erőteljes bordázattal és kiváló merevséggel rendelkezik
- Merev asztalkialakítás extra széles nyereggel, amely megtámasztja az asztalt és lehetővé teszi a terhelést 1800Kg- ig
- Pontos és stabil mozgás, mivel a csúszóvezetékek Turcite-B bevonattal rendelkeznek
- 63mm- es előfeszített golyósorsók minden tengelyen
Vezérlés
Siemens 828D
- Kompakt, robusztus, alacsony karbantartási igényű vezérlőpanel
- Kényelmes program és paraméter bevitel QWERTY billentyűzeten keresztül
- Maximális megmunkálási precizitás
- Hengeres és szögletes munkadarabok intelligens megmunkálása
- SINUMERIK Mdynamics Advanced Surface lehetőséggel, a hatékony anyagfelhasználásért
- ShopMill: Rövid programozási idő az egyedi darabokhoz és a kis szériás gyártáshoz
- ProgramGUIDE: Rövid megmunkálási idő és maximális rugalmasság a sorozatgyártáshoz
- Animated Elements: Egyedi felhasználás és programozási lehetőség animált segítséggel
- Modern adatátviteli lehetőségek PenDrive-on, memóriakártyán, vagy Ethernet hálózaton keresztül
- Easy Message: A megmunkálási folyamatról a gép SMS-ben tájékoztat
CNC berendezés
- Vezérlőpanel alapú, nagyteljesítményű vezérlőpanel
- Magnéziumöntvényből készült robusztus elülső vezérlőpanel
- Beépített, teljes méretű QWERTY billentyűzet
- 10.4” TFT színes monitor
- Karbantartásmentes tervezés (nincs szükség támogató akkumulátorra)
CNC teljesítmény, adatok és funkciók
- SINUMERIK Mdynamics csomag Advanced Surface - szel az öntőforma készítéshez
- Szerszámcsereidő: 2ms (PPU 260/261), 1ms (PPU 280/281)
- Előre néző garnitúrák száma: 100 (PPU 260/261), 150 (PPU 280/281)
- Rántásmentes indulás
- Dinamikus előtolás vezérlő
- 4 tengelyes szimultán interpoláció
- Hosszanti, körkörös és spirális interpoláció
- Csapolás kompenzáló tokmány nélkül, menetvágó fej
- Orientált orsótartó
- Váltás col és cm között
- FRAME koncepció a független koordináta transzformációkért, elfordulásokért, mérésért és tükrözésért
- 100 programozható nullpont
- Szinkronizálás és gyors segítségkérési lehetőség
CNC technológiai folyamatok
- ProgramGUIDE és ShopMill programozás elérhető
- Sokféle elérhető fúrási program
- Sokféle elérhető hagyományos geometriájú marási program
- Széles skálájú pozícionálás fúrási és megmunkálási műveletekhez
- Nagy sebességű beállítások az öntőforma készítéshez
- Geometria számoló a szabadabb kontúr bevitelért
- Műveletek a kontúrzsebekhez, csapokhoz és elszigetelt kontúrokhoz
Grafikus funkciók
- Animated Elements: bevitel megkönnyítése animált elemekkel
- Grafikus online segítségkérési rendszer, hasonló egy PC - hez
- Grafikus CNC szimuláció, szintkijelzéssel
CNC szerszám rendezés
- Szerszám és tároló adatok mutatása egy kijelzőn
- Szerszámelrendezés, elnevezhetőséggel
- Be és kitöltő funkció az egyszerű tárolókezelésért
- Szerszámvégek száma: 256 (PPU 260/261) / 512 (PPU 280/281)
- Szerszám vezérlés és élettartam figyelő
Alapfelszereltség
- 24 állásos szerszámcserélő
- Siemens 828D vezérlő Shopmill szoftverrel
- 3D Szimuláció
- Beépített hűtőrendszer
- Forgács szállítószalag
- Automatikus központi kenési rendszer
- Elektromos kézikerék
- Munkalámpa
- USB csatlakozó
- Védőburkolat
- Előfeszített golyósorsók
- Hűtőrendszer a kapcsolószekrényben
- Felhasználói kézikönyv angol nyelven
- Minden gépváz szerelvény, mint az alap, oszlop, a nyereg és az asztal erőteljes bordázattal és kiváló merevséggel rendelkezik
- Merev asztalkialakítás extra széles nyereggel, amely megtámasztja az asztalt és lehetővé teszi a terhelést 1800Kg- ig
- Pontos és stabil mozgás, mivel a csúszóvezetékek Turcite-B bevonattal rendelkeznek
- 63mm- es előfeszített golyósorsók minden tengelyen
Vezérlés
Siemens 828D
- Kompakt, robusztus, alacsony karbantartási igényű vezérlőpanel
- Kényelmes program és paraméter bevitel QWERTY billentyűzeten keresztül
- Maximális megmunkálási precizitás
- Hengeres és szögletes munkadarabok intelligens megmunkálása
- SINUMERIK Mdynamics Advanced Surface lehetőséggel, a hatékony anyagfelhasználásért
- ShopMill: Rövid programozási idő az egyedi darabokhoz és a kis szériás gyártáshoz
- ProgramGUIDE: Rövid megmunkálási idő és maximális rugalmasság a sorozatgyártáshoz
- Animated Elements: Egyedi felhasználás és programozási lehetőség animált segítséggel
- Modern adatátviteli lehetőségek PenDrive-on, memóriakártyán, vagy Ethernet hálózaton keresztül
- Easy Message: A megmunkálási folyamatról a gép SMS-ben tájékoztat
CNC berendezés
- Vezérlőpanel alapú, nagyteljesítményű vezérlőpanel
- Magnéziumöntvényből készült robusztus elülső vezérlőpanel
- Beépített, teljes méretű QWERTY billentyűzet
- 10.4” TFT színes monitor
- Karbantartásmentes tervezés (nincs szükség támogató akkumulátorra)
CNC teljesítmény, adatok és funkciók
- SINUMERIK Mdynamics csomag Advanced Surface - szel az öntőforma készítéshez
- Szerszámcsereidő: 2ms (PPU 260/261), 1ms (PPU 280/281)
- Előre néző garnitúrák száma: 100 (PPU 260/261), 150 (PPU 280/281)
- Rántásmentes indulás
- Dinamikus előtolás vezérlő
- 4 tengelyes szimultán interpoláció
- Hosszanti, körkörös és spirális interpoláció
- Csapolás kompenzáló tokmány nélkül, menetvágó fej
- Orientált orsótartó
- Váltás col és cm között
- FRAME koncepció a független koordináta transzformációkért, elfordulásokért, mérésért és tükrözésért
- 100 programozható nullpont
- Szinkronizálás és gyors segítségkérési lehetőség
CNC technológiai folyamatok
- ProgramGUIDE és ShopMill programozás elérhető
- Sokféle elérhető fúrási program
- Sokféle elérhető hagyományos geometriájú marási program
- Széles skálájú pozícionálás fúrási és megmunkálási műveletekhez
- Nagy sebességű beállítások az öntőforma készítéshez
- Geometria számoló a szabadabb kontúr bevitelért
- Műveletek a kontúrzsebekhez, csapokhoz és elszigetelt kontúrokhoz
Grafikus funkciók
- Animated Elements: bevitel megkönnyítése animált elemekkel
- Grafikus online segítségkérési rendszer, hasonló egy PC - hez
- Grafikus CNC szimuláció, szintkijelzéssel
CNC szerszám rendezés
- Szerszám és tároló adatok mutatása egy kijelzőn
- Szerszámelrendezés, elnevezhetőséggel
- Be és kitöltő funkció az egyszerű tárolókezelésért
- Szerszámvégek száma: 256 (PPU 260/261) / 512 (PPU 280/281)
- Szerszám vezérlés és élettartam figyelő
Alapfelszereltség
- 24 állásos szerszámcserélő
- Siemens 828D vezérlő Shopmill szoftverrel
- 3D Szimuláció
- Beépített hűtőrendszer
- Forgács szállítószalag
- Automatikus központi kenési rendszer
- Elektromos kézikerék
- Munkalámpa
- USB csatlakozó
- Védőburkolat
- Előfeszített golyósorsók
- Hűtőrendszer a kapcsolószekrényben
- Felhasználói kézikönyv angol nyelven
| Gép típus | BFM CNC 2000 Pro Függőleges megmunkálóközpont |
| Cikkszám | K-180470 |
| Vezérlés típusa (controller type) | SIEMENS 828 D |
| Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) | Függőleges |
| Asztal hossz (Table length) | 2336 mm |
| Asztal szélesség (Table width) | 762 mm |
| Max. teljesítmény (Spindle motor) | 15 kW |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 2 |
| Szerszámtár férőhely (Too storag capacity) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 1.5 sec |
| Pozicionálási pontosság (Positioning accuracy) | 0.005 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.0025 mm |
| Gép magasság (Machine height) | 2950 mm |
| Gép szélesség (Machine width) | 2770 mm |
| Gép hossz (Machine lenght) | 5690 mm |
| Gép súly (machine weight) | 7500 kg |
