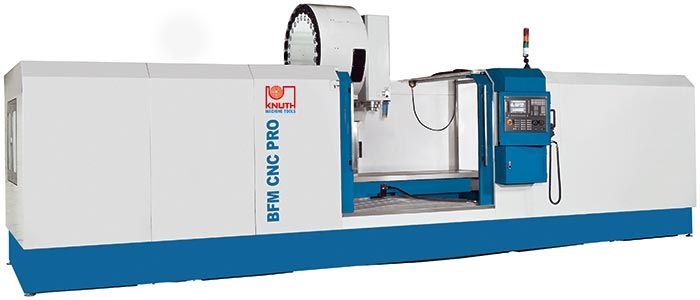

BFM CNC 2500 PRO Függőleges megmunkálóközpont

Knuth
Cikkszám: K-180471
Elérhetőség: Kérjen árajánlatot!

Leírás

- A modern, egydarabból álló gépváz Meehanite ötvözetből készült, mely kíváló geometriai pontosságot biztosít nagy méretű munkaterület mellett
- Minden gépváz szerelvény, mint az alap, oszlop, a nyereg és az asztal erőteljes bordázattal és kiváló merevséggel rendelkezik
- Merev asztalkialakítás extra széles nyereggel, amely megtámasztja az asztalt és lehetővé teszi a terhelést 1800Kg- ig
- Pontos és stabil mozgás, mivel a csúszóvezetékek Turcite-B bevonattal rendelkeznek
- 63mm- es előfeszített golyósorsók minden tengelyen

Vezérlés
Siemens 828D
- Kompakt, robusztus, alacsony karbantartási igényű vezérlőpanel
- Kényelmes program és paraméter bevitel QWERTY billentyűzeten keresztül
- Maximális megmunkálási precizitás
- Hengeres és szögletes munkadarabok intelligens megmunkálása
- SINUMERIK Mdynamics Advanced Surface lehetőséggel, a hatékony anyagfelhasználásért
- ShopMill: Rövid programozási idő az egyedi darabokhoz és a kis szériás gyártáshoz
- ProgramGUIDE: Rövid megmunkálási idő és maximális rugalmasság a sorozatgyártáshoz
- Animated Elements: Egyedi felhasználás és programozási lehetőség animált segítséggel
- Modern adatátviteli lehetőségek PenDrive-on, memóriakártyán, vagy Ethernet hálózaton keresztül
- Easy Message: A megmunkálási folyamatról a gép SMS-ben tájékoztat

CNC berendezés
- Vezérlőpanel alapú, nagyteljesítményű vezérlőpanel
- Magnéziumöntvényből készült robusztus elülső vezérlőpanel
- Beépített, teljes méretű QWERTY billentyűzet
- 10.4” TFT színes monitor
- Karbantartásmentes tervezés (nincs szükség támogató akkumulátorra)

CNC teljesítmény, adatok és funkciók
- SINUMERIK Mdynamics csomag Advanced Surface - szel az öntőforma készítéshez
- Szerszámcsereidő: 2ms (PPU 260/261), 1ms (PPU 280/281)
- Előre néző garnitúrák száma: 100 (PPU 260/261), 150 (PPU 280/281)
- Rántásmentes indulás
- Dinamikus előtolás vezérlő
- 4 tengelyes szimultán interpoláció
- Hosszanti, körkörös és spirális interpoláció
- Csapolás kompenzáló tokmány nélkül, menetvágó fej
- Orientált orsótartó
- Váltás col és cm között
- FRAME koncepció a független koordináta transzformációkért, elfordulásokért, mérésért és tükrözésért
- 100 programozható nullpont
- Szinkronizálás és gyors segítségkérési lehetőség

CNC technológiai folyamatok
- ProgramGUIDE és ShopMill programozás elérhető
- Sokféle elérhető fúrási program
- Sokféle elérhető hagyományos geometriájú marási program
- Széles skálájú pozícionálás fúrási és megmunkálási műveletekhez
- Nagy sebességű beállítások az öntőforma készítéshez
- Geometria számoló a szabadabb kontúr bevitelért
- Műveletek a kontúrzsebekhez, csapokhoz és elszigetelt kontúrokhoz

Grafikus funkciók
- Animated Elements: bevitel megkönnyítése animált elemekkel
- Grafikus online segítségkérési rendszer, hasonló egy PC - hez
- Grafikus CNC szimuláció, szintkijelzéssel

CNC szerszám rendezés
- Szerszám és tároló adatok mutatása egy kijelzőn
- Szerszámelrendezés, elnevezhetőséggel
- Be és kitöltő funkció az egyszerű tárolókezelésért
- Szerszámvégek száma: 256 (PPU 260/261) / 512 (PPU 280/281)
- Szerszám vezérlés és élettartam figyelő


Alapfelszereltség
- 24 állásos szerszámcserélő
- Siemens 828D vezérlő Shopmill szoftverrel
- 3D Szimuláció
- Beépített hűtőrendszer
- Forgács szállítószalag
- Automatikus központi kenési rendszer
- Elektromos kézikerék
- Munkalámpa
- USB csatlakozó
- Védőburkolat
- Előfeszített golyósorsók
- Hűtőrendszer a kapcsolószekrényben
- Felhasználói kézikönyv angol nyelven

Paraméterek

Gép típus BFM CNC 2500 Pro Függőleges megmunkálóközpont
Cikkszám K-180471
Vezérlés típusa (controller type) SIEMENS 828 D
Vízszintes / függőleges / univerzális orsó ( Horiz. / Vert. / Univ. spindle) Függőleges
Asztal hossz (Table length) 2845 mm
Asztal szélesség (Table width) 762 mm
Max. teljesítmény (Spindle motor) 15 kW
Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min 2
Szerszámtár férőhely (Too storag capacity) 24 db
Csereidő szerszám/szerszám (Tool to tool change time) 1.5 sec
Pozicionálási pontosság (Positioning accuracy) 0.005 mm
Ismétlési pontosság (repeatability accuracy) 0.0025 mm
Gép magasság (Machine height) 2950 mm
Gép szélesség (Machine width) 2770 mm
Gép hossz (Machine lenght) 7630 mm
Gép súly (machine weight) 8000 kg
