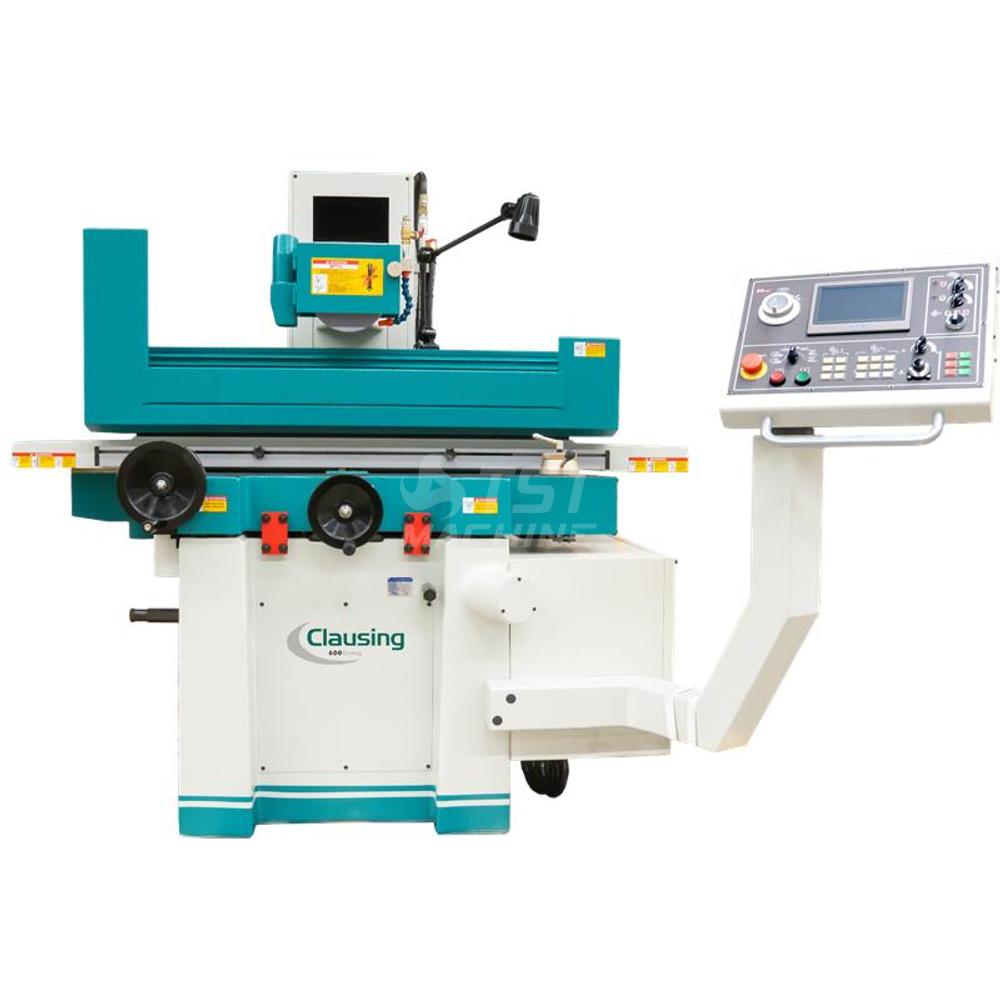

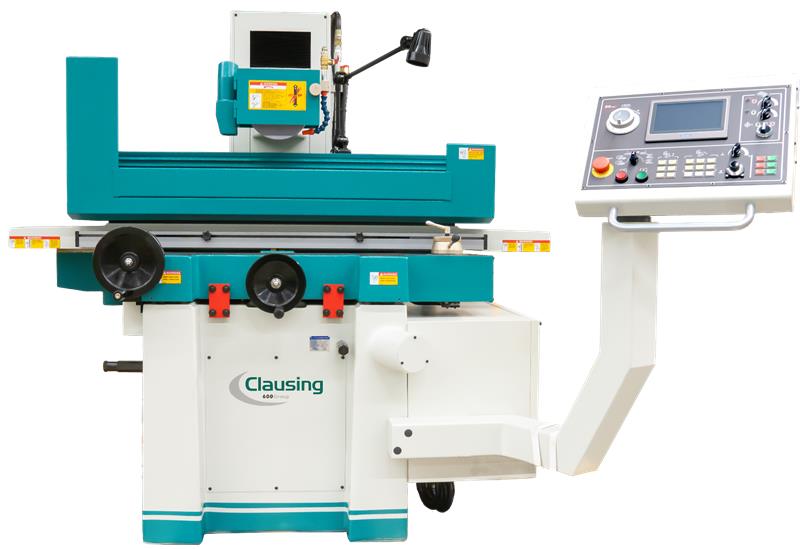

Clausing Equitop CSG1224 ASDIII Automata síkköszörű
Leírás és Paraméterek
Clausing EQUITOP automata digitális érintőképernyős síkköszörű
- ASDIII modellek átlátható, egyszerűen kezelhető, 7”-os érintőképernyő segítségével alkalmasak függőleges nullpont felvételére, célkoordináta és kiemelési pont megadására
- A kő függőleges mozgatását kétsebességes AC szervo motor végzi
- A kijelzőn megjeleníthető a pillanatnyi helyzet, megadható a kezdőpont, nagyoló méret, simító méret, a teljes süllyedés simító méretig, célpont, kiemelési érték, kiszikráztatás
- A keresztirányú mozgatást DC szervo motor végzi folyamatos vagy lépésenkénti módban
- A kőlehúzás sebessége a kezelőpanelről állítható
- Rendkívül stabil, széles megvezetésű állván, mely nagyteljesítményű megmunkálásra van méretezve
- Kitűnő minőségű feszültségmentesített öntöttvas asztal és állványrendszer
- Minden vezeték és orsó állandó, automata kenést kap a minimális kopás érdekében
- Precíziós, kézzel hántolt TURCITE B -vel bevont dupla asztalvezető rendszer (V és lapos vezeték) biztosítja a nagypontosságú megmunkálást
- Előre beállítható hidraulikus rendszer biztosítja az asztal egyenletes sebességét
- A keresztirányú mozgást golyósorsó és DC szervo motor biztosítja
ADS II vezérlő
DELTA PLC-vel vezérelt 182 mm-es színes érintőképernyő az EQUITOP gépek fényképes útmutatásai alapján az alábbi szolgáltatásokat nyújtja
- 7”-os színes érintőképernyő
- Mágnes asztal kontroll
- Köszörülési adatok megadása
- Rendszeradatok
- Nyitóképernyő
- Gépi I/O vonalak ellenőrzése
- Korongméret megadás
Alaptartozékok
- Köszörűkő
- Felfogató tárcsa
- Korongszerelő szerszám
- Korong kiegyensúlyozó tengely és talp
- Gyémánt koronglehúzó
- Párhuzamos kőlehúzó
- Elektromágnes asztal automata demagnetizálóval
- Hűtőrendszer papírszűrővel és mágneses leválasztóval
- Kézi kerék
- Automata kenési rendszer
- Szintező talpak
- Kezelőszerszámok
- Munkalámpa
- Angol nyelvű gépkönyv
- CE minősítés
- ASDIII modellek átlátható, egyszerűen kezelhető, 7”-os érintőképernyő segítségével alkalmasak függőleges nullpont felvételére, célkoordináta és kiemelési pont megadására
- A kő függőleges mozgatását kétsebességes AC szervo motor végzi
- A kijelzőn megjeleníthető a pillanatnyi helyzet, megadható a kezdőpont, nagyoló méret, simító méret, a teljes süllyedés simító méretig, célpont, kiemelési érték, kiszikráztatás
- A keresztirányú mozgatást DC szervo motor végzi folyamatos vagy lépésenkénti módban
- A kőlehúzás sebessége a kezelőpanelről állítható
- Rendkívül stabil, széles megvezetésű állván, mely nagyteljesítményű megmunkálásra van méretezve
- Kitűnő minőségű feszültségmentesített öntöttvas asztal és állványrendszer
- Minden vezeték és orsó állandó, automata kenést kap a minimális kopás érdekében
- Precíziós, kézzel hántolt TURCITE B -vel bevont dupla asztalvezető rendszer (V és lapos vezeték) biztosítja a nagypontosságú megmunkálást
- Előre beállítható hidraulikus rendszer biztosítja az asztal egyenletes sebességét
- A keresztirányú mozgást golyósorsó és DC szervo motor biztosítja
ADS II vezérlő
DELTA PLC-vel vezérelt 182 mm-es színes érintőképernyő az EQUITOP gépek fényképes útmutatásai alapján az alábbi szolgáltatásokat nyújtja
- 7”-os színes érintőképernyő
- Mágnes asztal kontroll
- Köszörülési adatok megadása
- Rendszeradatok
- Nyitóképernyő
- Gépi I/O vonalak ellenőrzése
- Korongméret megadás
Alaptartozékok
- Köszörűkő
- Felfogató tárcsa
- Korongszerelő szerszám
- Korong kiegyensúlyozó tengely és talp
- Gyémánt koronglehúzó
- Párhuzamos kőlehúzó
- Elektromágnes asztal automata demagnetizálóval
- Hűtőrendszer papírszűrővel és mágneses leválasztóval
- Kézi kerék
- Automata kenési rendszer
- Szintező talpak
- Kezelőszerszámok
- Munkalámpa
- Angol nyelvű gépkönyv
- CE minősítés
| Gép típus | CSG1224 ASDIII Automata síkköszörűgép |
| Cikkszám | CL-CSG1224-ASDIII |
| Digitális kijelző van/ nincs ( DRO) | van |
| Gép súly (machine weight) | 1990 kg |
| Előtolás módja: kézi / X-Y előtolás / X-Y-Z előtolás (Feed :man. / X-Y / X-Y-Z ) | minden tengelyen automatikus |
| Asztal vezetése: görgős/csúszó (Table guideway ball rolling/V+flat way) | V görgős + csúszó |
| Asztal méret hossz x szélesség mm (work table dimension) | 609x304 |
| Hosszirányú löket ( X longitudinal travel) | 650 mm |
| Keresztirányú löket ( Y cross travel) | 310 mm |
| Orsó tengely asztal távolsága (spindle center to table dist.) | 585 mm |
| Hosszirányú előtolás (table feed X) | 25 m/min |
| Keresztirányú előtolás Y ( table feed Y) | 320 mm/löket |
| Hosszirányú gyorsmenet X (table rapid X) | 25 m/min |
| Keresztirányú gyorsmenet Y (table rapid Y) | 320 m/min |
| Függőleges kézi fogásvétel osztása (scale ring division Z) | 0.001 mm/oszt |
| Függőleges aut. fogásvétel lépése ( autom. vertical feed Z) | 0.001 mm |
| Függőleges gyorsmenet Z (grinding wheel vertical rapid Z) | 150 m/min |
| Kőszörükő mérete (grinding wheel dim.) | 304 mm |
| Asztal terhelhetőség (max part. weight) | 200 kg |
| Főmotor teljesítmény / fesz. (headstock / spindle motor) | 3,7 |
| Gép hossz (L=Machine lenght) | 2480 mm |
| Gép szélesség (W=Machine widht) | 2140 mm |
| Gép magasság (H=Machine height) | 2100 mm |
| Gép tömeg (Machine weight) | 1990 kg |
