Név: | Főorsó furat: | Csúcs távolság ( center width): | Ár: | Kosárba |

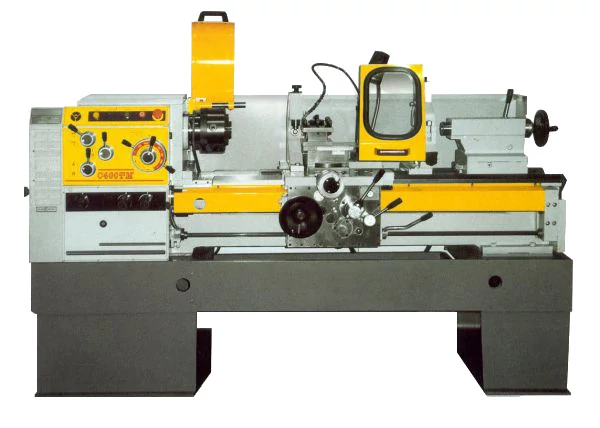

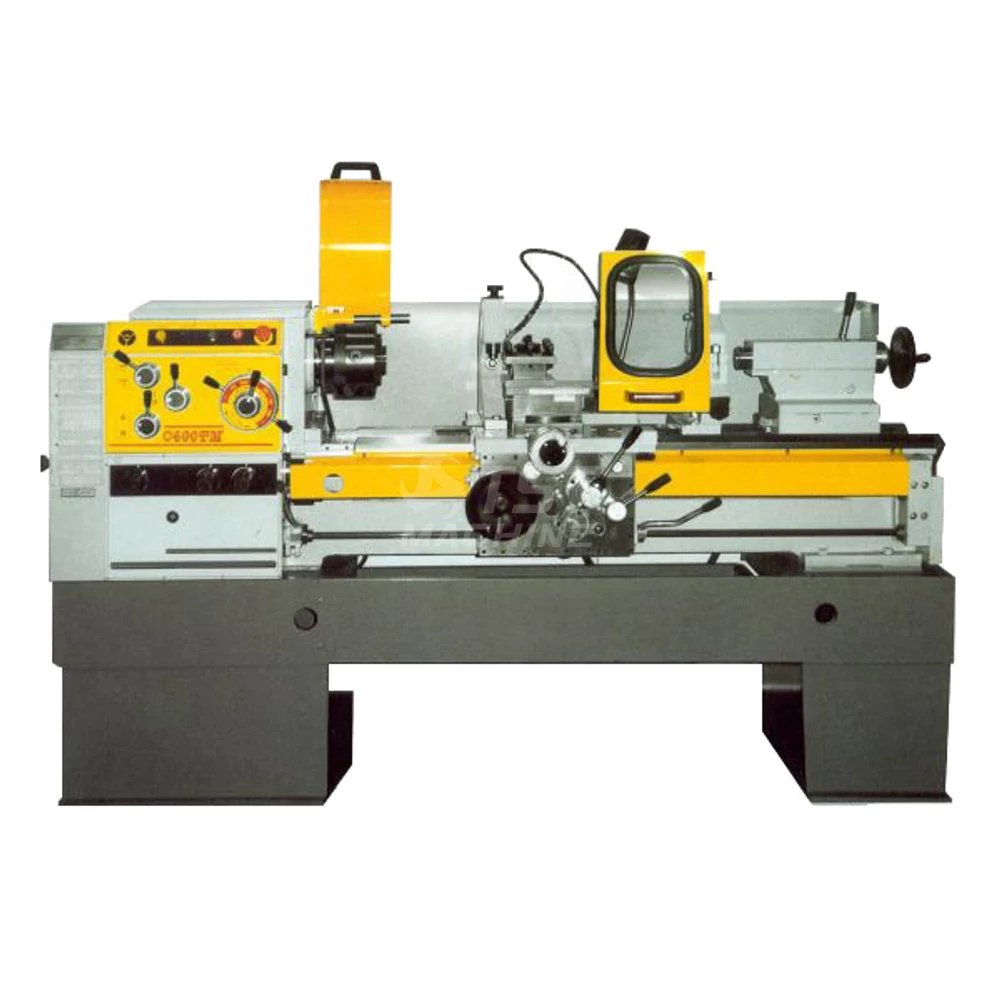

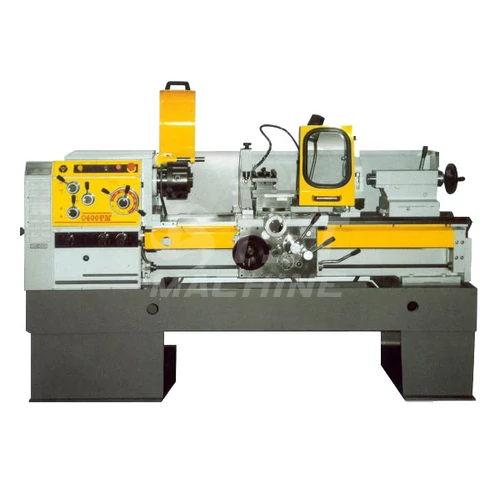

CU 400 Csúcsesztergagép család
|
62 mm
|
1000 mm
|
34.688 € + ÁFA
|
|
CU 400x1500 mm Csúcseszterga
|
62 mm
|
1500 mm
|
35.424 € + ÁFA
|
|
CU 400x2000 mm Csúcseszterga
|
62 mm
|
2000 mm
|
36.736 € + ÁFA
|
|
CU 400Mx1000 mm Csúcseszterga
|
72 mm
|
1000 mm
|
36.480 € + ÁFA
|
|
CU 400Mx1500 mm Csúcseszterga
|
72 mm
|
1500 mm
|
37.424 € + ÁFA
|
|
CU 400Mx2000 mm Csúcseszterga
|
72 mm
|
2000 mm
|
38.704 € + ÁFA
|
Leírás és Paraméterek
Általános bemutatás
A CU esztergasorozat széles körben ismert, egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak,
biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
- csúcsmagassággal,
- csúcstávolsággal,
- orsófurattal és
- főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-elektromos fék
-főorsó végződés DIN 55027
-elektromos szekrény, vezérlő panellel
-hűtőrendszer
-géplámpa
-négy irányú gyorsmeneti egység
-kivehető híd
-tokmány felfogató tárcsa
-hátsó burkolat
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-egyállású hosszütköző
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás angol nyelven
-sztenderd festés
-digitális útmérő rendszer üveglécekkel
Rendelhető kivitelek:
CU 400 orsó furat D62 mm
CU 400TM orsó furat D52 mm (4 kW)
CU 400M orsó furat D72 mm
Rendelhető tartozékok:
-3 pofás tokmány ( eltérő méretben )
-4 pofás tokmány
-4 pofás síktárcsa
-állóbáb
-futóbáb
-4 állású ütköző
-eszterga szív és hajtótárcsa
-fúrótokmány
-kúpesztergáló készülék
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
A CU esztergasorozat széles körben ismert, egyedi és kissorozatú gyártások
meghatározó esztergagépe már évtizedek óta. Felhasználható az ipar és
mezőgazdaság minden területén. Iskolai oktatás és próbagyártás területén
is jó hasznát vehetik a széles tartozékkínálatával. A gépek rendkívül megbízhatóak,
biztonságosak. Az összes EU előírásnak megfelelnek.
Kínálatunkban minden egyes típus különböző
- csúcsmagassággal,
- csúcstávolsággal,
- orsófurattal és
- főmotor teljesítménnyel is megrendelhető.
Kérje részletes tájékoztatásunkat.
Gépágy:
Nagy tömegű, nagyon merev, magas szilárdságú kitűnő rezgéscsillapítású szürke öntvény .
Dupla prizmás edzett precízen köszörült vezetékrendszer .
Beépített kivehető híd, mely eltávolításával nagyobb átmérőjű munkadarabok is megmunkálhatóak
Orsószekrény:
Magas szilárdságú precízen előállított kitűnő rezgéscsillapítású szürke öntvény, mely alkalmas
mind nagysebességű megmunkálásra, mind folyamatos nagy terhelés melletti igényes munkavégzésre.
A főorsó precízen csapágyazott ( SKF, NSK, FAG), edzett köszörül.
A tokmányok rögzítéséhez a korszerű CAMLOK rendszer szolgál.
Alaptartozékok:
-elektromos fék
-főorsó végződés DIN 55027
-elektromos szekrény, vezérlő panellel
-hűtőrendszer
-géplámpa
-négy irányú gyorsmeneti egység
-kivehető híd
-tokmány felfogató tárcsa
-hátsó burkolat
-tokmány burkolat
-késtartó burkolat
-ékszíjak
-cserekerekek
-szintező talpak
-alapozó készlet
-állócsúcs a főorsóhoz
-orsó átalakító adapter
-4 állású késtartó kulccsal
-egyállású hosszütköző
-szegnyereg gyorsoldással
-tartozék doboz
-kezelési leírás angol nyelven
-sztenderd festés
-digitális útmérő rendszer üveglécekkel
Rendelhető kivitelek:
CU 400 orsó furat D62 mm
CU 400TM orsó furat D52 mm (4 kW)
CU 400M orsó furat D72 mm
Rendelhető tartozékok:
-3 pofás tokmány ( eltérő méretben )
-4 pofás tokmány
-4 pofás síktárcsa
-állóbáb
-futóbáb
-4 állású ütköző
-eszterga szív és hajtótárcsa
-fúrótokmány
-kúpesztergáló készülék
A gép elérhető többféle csúcstávolsággal is:
- 1000mm
- 1500mm
- 2000mm
Gép típus | CU400x1000 csúcseszterga |
Cikkszám | V-CU400x1000 |
Vezeték típus: prizmás/edzett lapos / lineár (V-block/Boxway/Linear way) | prizmás / edzett lapos vezeték |
Kialakíítás csúcspad / karusszel (center lathe / verical lathe) | Csúcseszterga |
Digitális kijelző van/nincs ( DRO ) | opció |
Max. esztergálható átmérő (max. turning diam. over bed) | 440 mm |
Hídban elforduló átmérő (swing in gap) | 640 mm |
Csúcs magasság (center height) | 220 mm |
keresztszán löket (cross-slide travel) | 315 mm |
Hosszán löket ( longitudinal travel) mm | 1000 mm |
Késszán löket (top-slide travel) | 130 mm |
Ágy szélesség ( Bed width) | 400 mm |
Főorsó végződés/belső kúp (spindle mount/taper ) | A2-8 |
Főorsó fokozatok / fordulat (spindel range / speeds) | 9 |
Szegnyereg hüvely átmérő (talstock quill diam.) | 90 mm |
Szegnyereg belső kúp (tailstock taper) | MK5 |
Keresztirányú előtolás van / nincs (cross-slide feeds) | 0,02-6 |
Hosszirányú előtolás van / nincs (longitudinal feeds ) | 0,04-12 |
Késszán előtolás van / nincs (top-slide feeds) | nincs |
Keresztirányú gyorsmenet van / nincs (Cross-slide rapid feeed) | nincs |
Vágható menetek metrikus (tapping metric) | 0,5-120 |
Vágható menetek whithworth (tapping whithworth/inch) | 1/4-60 |
Vágható menetek modul (tapping module) | 0,125-30 |
Vágható menetek diametrik (tapping diametric) | 1-240 |
Főmotor teljesítménye ( Motor ) | 7.5 kW |
Főmotor teljesítmény / fesz. (headstock / spindle motor) | 7.5 |
Gép súly (machine weight) | 2810 kg |
