Leírás és Paraméterek
Nagy merevség , egyedülálló pontosság , kiemelkedő termelékenység !
Amerikai Ingersoll Ltd. felvásárlásával 2007 januárjában USA-ban ( Rockford IL. ) létrejött cégcsoport több mint 100 db különböző CNC szerszámgéptípus gyártását végzi .
A cégcsoport az átlagos megmunkálási igényű munkadarabok hatékony nagysebességű megmunkálására kifejlesztett VDL gépcsaládjának fő tulajdonságai a következők :
FANUC 0i MD CNC vezérlés kézi kerékkel AUTO OFF funkcióval
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
nagysebességű precíziós lineáris vezetékek X és Y tengelyek mentén
erősített 3 darabos lineáris vezetékrendszer Y irányban VDL1200 és VDL 1400A típusoknál
függőleges irányban edzett köszörült lapos vezeték az extrém terhelések kompenzálására a VDL1000 , VDL1200 és VDL1400A modelleknél
központosan megvezetett precízen kidolgozott ellensúlyrendszer biztosítja a fej könnyed pozícióban tartását
nagypontosságú C3 osztályba sorolt , lézer interferométerrel kompenzált golyósorsók mindhárom tengelyen
P4-es pontossági osztályba sorolt ferde hatásvonalú csapágyak biztosítják a szerszámok maximális futáspontosságát.
a főorsó meghajtására használt szíjrendszer csendes nyugodt járást biztosít magas fordulatszám tartományokban is
orsón keresztüli hűtés
BT 40-es főorsó kúp VDL500, VDL600A , VDL800, VDL1000–es gépeknél
BT 50-es főorsó kúp a nagyobb terhelésű VDL1200 és VDL1400-as gépeknél
a 24 férőhelyes kétkaros szerszámtár 4 mp-es (T-T) szerszám csereidő biztosít VDL1200 és VDL1400A megmunkáló központok számára
Rigid Tapping menetvágó ciklusok
központi hűtővíz rendszer
spirál forgácseltávolító rendszer
halogén gépvilágítás
szintezőlábak , kéziszerszámok
Alaptartozékok:
Teljesen zárható burkolat
Automata kenőrendszer
Orsó levegőtisztító rendszer
Kompakt olaj-víz szétválasztó rendszer
Hőcserélő rendszer az elektromos szekrényben
Vészjelző lámpa
Munkadarabhűtő rendszer
Kézi forgácstisztító ( levegőpisztoly)
RS-232 Port
Amerikai Ingersoll Ltd. felvásárlásával 2007 januárjában USA-ban ( Rockford IL. ) létrejött cégcsoport több mint 100 db különböző CNC szerszámgéptípus gyártását végzi .
A cégcsoport az átlagos megmunkálási igényű munkadarabok hatékony nagysebességű megmunkálására kifejlesztett VDL gépcsaládjának fő tulajdonságai a következők :
FANUC 0i MD CNC vezérlés kézi kerékkel AUTO OFF funkcióval
tetszetős XXI. századi design
teljesen zárt burkolat
rozsdamentes védőburkolat mindhárom tengelyen
nagysebességű precíziós lineáris vezetékek X és Y tengelyek mentén
erősített 3 darabos lineáris vezetékrendszer Y irányban VDL1200 és VDL 1400A típusoknál
függőleges irányban edzett köszörült lapos vezeték az extrém terhelések kompenzálására a VDL1000 , VDL1200 és VDL1400A modelleknél
központosan megvezetett precízen kidolgozott ellensúlyrendszer biztosítja a fej könnyed pozícióban tartását
nagypontosságú C3 osztályba sorolt , lézer interferométerrel kompenzált golyósorsók mindhárom tengelyen
P4-es pontossági osztályba sorolt ferde hatásvonalú csapágyak biztosítják a szerszámok maximális futáspontosságát.
a főorsó meghajtására használt szíjrendszer csendes nyugodt járást biztosít magas fordulatszám tartományokban is
orsón keresztüli hűtés
BT 40-es főorsó kúp VDL500, VDL600A , VDL800, VDL1000–es gépeknél
BT 50-es főorsó kúp a nagyobb terhelésű VDL1200 és VDL1400-as gépeknél
a 24 férőhelyes kétkaros szerszámtár 4 mp-es (T-T) szerszám csereidő biztosít VDL1200 és VDL1400A megmunkáló központok számára
Rigid Tapping menetvágó ciklusok
központi hűtővíz rendszer
spirál forgácseltávolító rendszer
halogén gépvilágítás
szintezőlábak , kéziszerszámok
Alaptartozékok:
Teljesen zárható burkolat
Automata kenőrendszer
Orsó levegőtisztító rendszer
Kompakt olaj-víz szétválasztó rendszer
Hőcserélő rendszer az elektromos szekrényben
Vészjelző lámpa
Munkadarabhűtő rendszer
Kézi forgácstisztító ( levegőpisztoly)
RS-232 Port

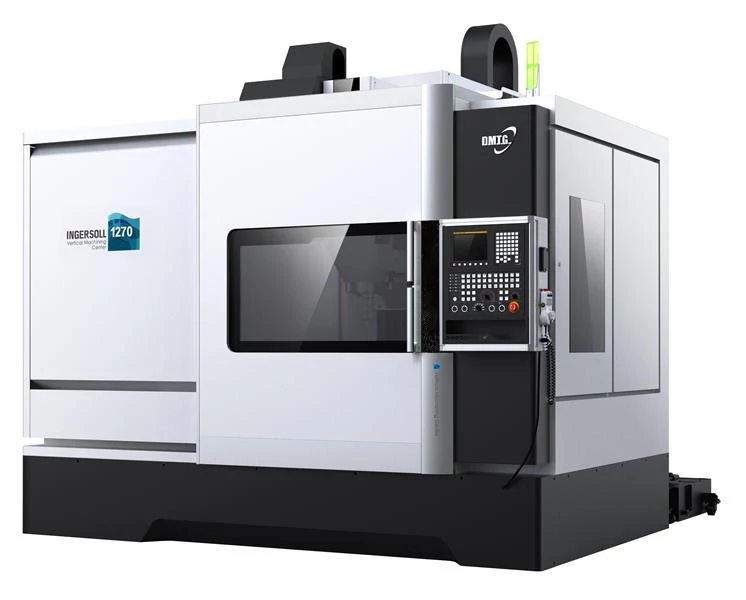

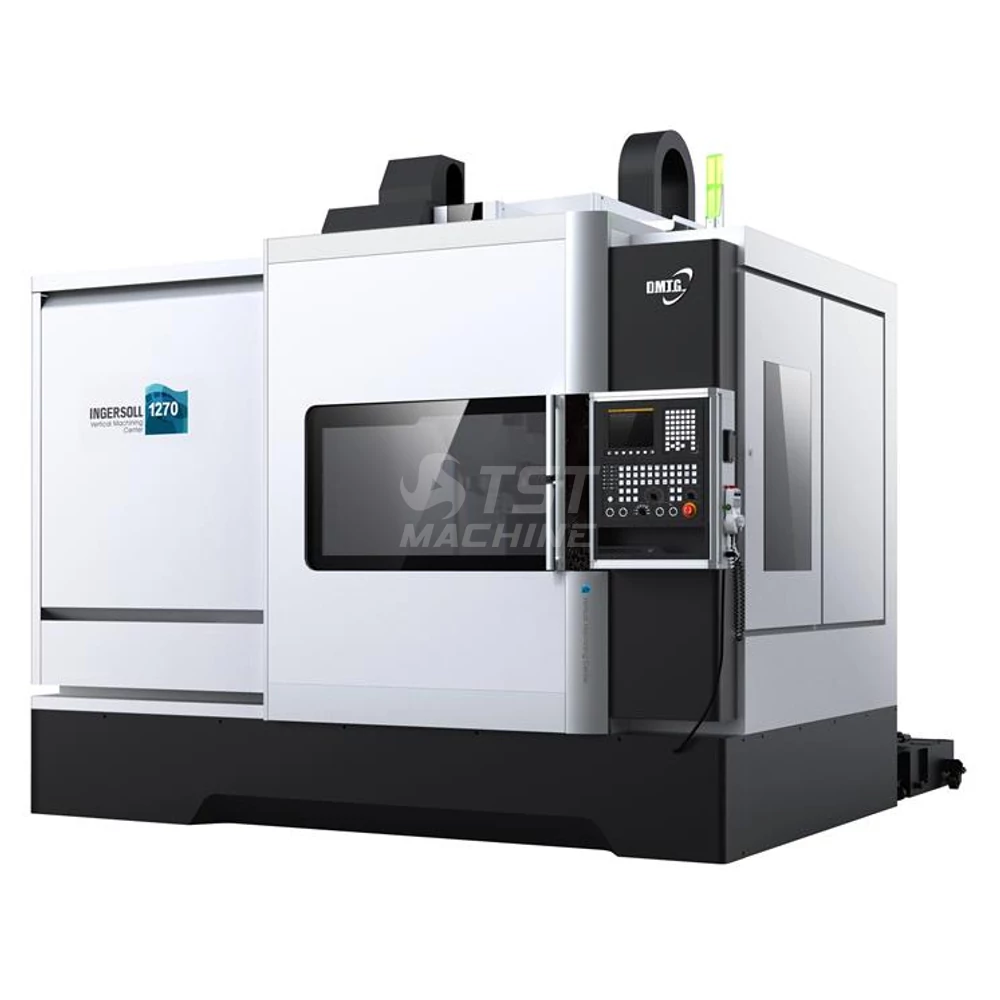

| Gép típus | DMTG-Ingersoll VDL 1300 |
| Cikkszám | ING-VDL1300 |
| Vezeték típus: edzett lapos / lineár (Boxway / Linear way) | Lineáris vezeték+lapos vezetés Z tengelyen |
| Vezérlés típusa (controller type) | FANUC 0i-MD |
| Elrendezés | függőleges |
| További CNC tengely van/nincs (Addition CNC axis) | opció |
| Asztal hossz (Table length) | 1300 mm |
| Asztal szélesség (Table width) | 560 mm |
| Főorsó meghajtása ( Spindle drive) | szíj |
| Max. teljesítmény (Spindle motor) | 7.5 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 24 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 24 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 18 m/min |
| Előtolás X,Y,Z tengely (Feed X,Y,Z axis) - mm/min | 8000 mm/min |
| Szerszámtár férőhely (Too storag capacity) | 20 db |
| Szerszámtár férőhely opció (Tool storage capacity option) | 24 db |
| Csereidő szerszám/szerszám (Tool to tool change time) | 6 sec |
| Csereidő forgács/forgács (Chip to chip change time) | 8 sec |
| Max. szerszám átmérő (Max. tool diameter) | 130 mm |
| Max. szerszám hossz (Max. tool lenght) | 300 mm |
| Max. szerszám súly (Max. tool weight) | 8 kg |
| Paletta cserélő van / nincs (APC) | nincs |
| Pozicionálási pontosság (Positioning accuracy) | 0.008 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.004 mm |
| Opcionális vezérlések (Optional CNC controller) | SIEMENS 828D |
| Hűtővízrendszer nyomása ( pressure of coolant system) | 0.8 Mpa |
| Gép magasság (Machine height) | 2570 mm |
| Gép szélesség (Machine width) | 2300 mm |
| Gép hossz (Machine lenght) | 3650 mm |
| Gép súly (machine weight) | 8000 kg |
