Leírás és Paraméterek
- A fúró- és marógépeket elsősorban a hatékony fúráshoz használják, hatékony tartományon belüli vastagságú munkadarabok, például lemezek, karimák, korongok és gyűrűk, szűrők megmunkálásához.
- Tömeggyártásra optimalizálva alapvetően egyszerű folyamatokra, de nagy ismétlésszámmal.
- Opcionálisan 24 férőhelyes szerszámtárral.
- A gördülővezeték és a precíziós golyósorsók garantálják a gép nagy pozicionálási és ismétlési pontosságát.
- Minden tengely szervo hajtású és előfeszített golyósorsókkal ellátott és bordásszíj áttétel biztosítja a megnövelt nyomatéktartományt.
- A tárgyasztal öntvényszerkezetet alkalmaz, T-hornyokkal ellátva így a felfogások végtelen variációját biztosítva a portál rendszer homlokfelületén dupla megvezetésű az orsóház.
- Japán ferde hatásvonalú csapágyazással, az első három 2 soros majd 5 soros csapágyazással a fokozatmentes fordulatszám szabályozás érdekében.
- Az orsó BT50-es kúppal allátott, belső hűtéssel így a hosszú éltartalmat biztosít és megfelelő furatöblítést
-A gép alapkivitelben központi vízszűrő rendszerrel van felszerelve, amely hatékonyan kiszűri a hűtőfolyadék szennyeződéseit.
- Amikor a szűrőben lévő hűtőfolyadék a folyadék középső szintjén van, a rendszer automatikusan kapcsolja a szivattyút, és a hűtőfolyadékot a forgácseltávolítóból átemeli a szűrőházba. A felső folyadékszint elérésekor a motor automatikusan leáll.
- Amennyiben a hűtőfolyadék szinte a minimum alá csökken az vezérlő automatikusan visszahúzza a szerszámot, és a gép felfüggeszti a munkát.
- Minden vezetéken központi olajzó rendszer gondolkodik a megfelelő kenésről a hosszú élettartam érdekében.
- Tömeggyártásra optimalizálva alapvetően egyszerű folyamatokra, de nagy ismétlésszámmal.
- Opcionálisan 24 férőhelyes szerszámtárral.
- A gördülővezeték és a precíziós golyósorsók garantálják a gép nagy pozicionálási és ismétlési pontosságát.
- Minden tengely szervo hajtású és előfeszített golyósorsókkal ellátott és bordásszíj áttétel biztosítja a megnövelt nyomatéktartományt.
- A tárgyasztal öntvényszerkezetet alkalmaz, T-hornyokkal ellátva így a felfogások végtelen variációját biztosítva a portál rendszer homlokfelületén dupla megvezetésű az orsóház.
- Japán ferde hatásvonalú csapágyazással, az első három 2 soros majd 5 soros csapágyazással a fokozatmentes fordulatszám szabályozás érdekében.
- Az orsó BT50-es kúppal allátott, belső hűtéssel így a hosszú éltartalmat biztosít és megfelelő furatöblítést
-A gép alapkivitelben központi vízszűrő rendszerrel van felszerelve, amely hatékonyan kiszűri a hűtőfolyadék szennyeződéseit.
- Amikor a szűrőben lévő hűtőfolyadék a folyadék középső szintjén van, a rendszer automatikusan kapcsolja a szivattyút, és a hűtőfolyadékot a forgácseltávolítóból átemeli a szűrőházba. A felső folyadékszint elérésekor a motor automatikusan leáll.
- Amennyiben a hűtőfolyadék szinte a minimum alá csökken az vezérlő automatikusan visszahúzza a szerszámot, és a gép felfüggeszti a munkát.
- Minden vezetéken központi olajzó rendszer gondolkodik a megfelelő kenésről a hosszú élettartam érdekében.

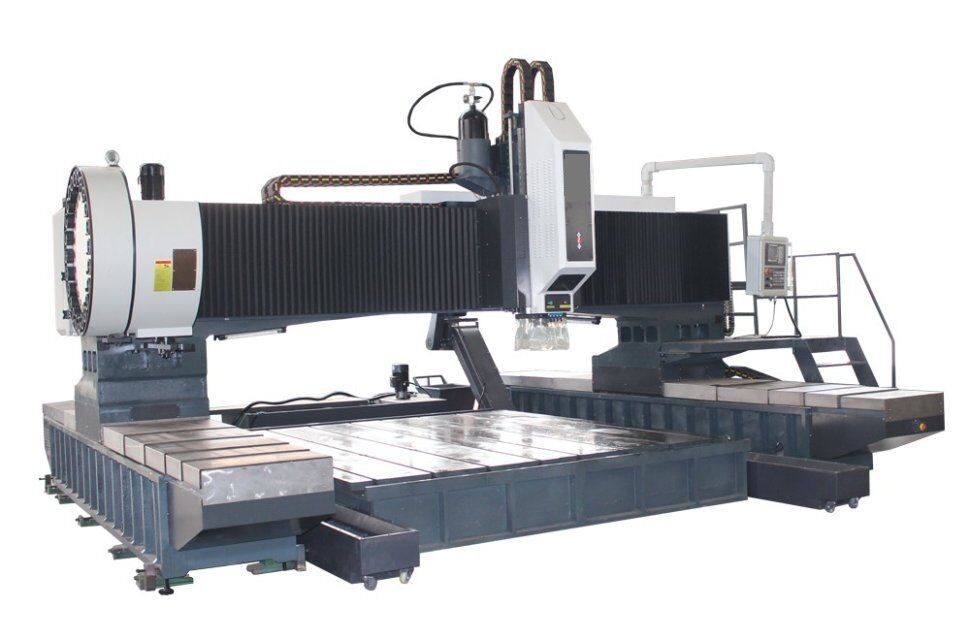

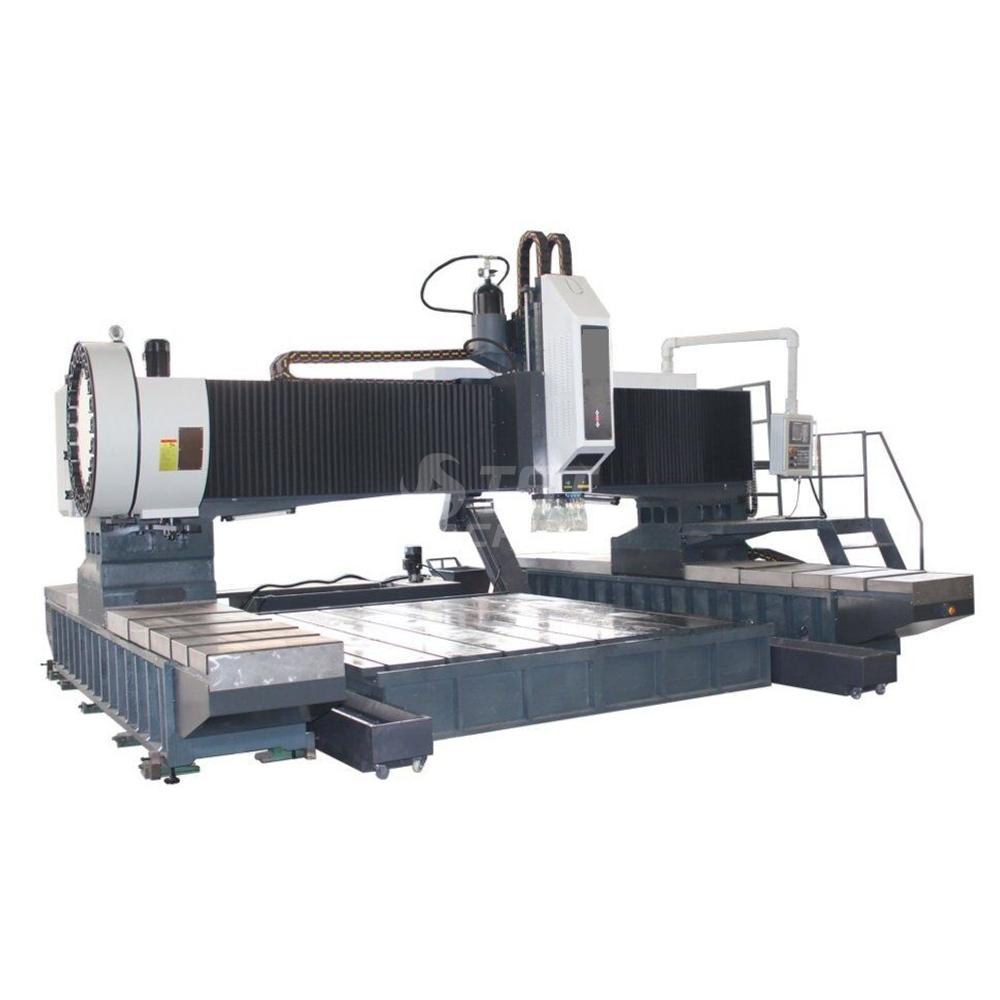

| Gép típus | Drill Master 3030 |
| Cikkszám | SA-DT-3030 |
| Vezérlés típusa (controller type) | SIEMENS 808 D |
| Asztal hossz (Table length) | 3000 mm |
| Asztal szélesség (Table width) | 3000 mm |
| Max. teljesítmény (Spindle motor) | 22 kW |
| X-tengely gyorsmenet (Rapid feed X axis) | 8 m/min |
| Y-tengely gyorsmenet (Rapid feed Y axis) | 8 m/min |
| Z-tengely gyorsmenet (Rapid feed Z-axis) | 5 m/min |
| Szerszámtár férőhely opció (Tool storage capacity option) | 24 db |
| Pozicionálási pontosság (Positioning accuracy) | 0.05 mm |
| Ismétlési pontosság (repeatability accuracy) | 0.03 mm |
| Opcionális vezérlések (Optional CNC controller) | FANUC |
| Orsó-asztal távolság (min-max) mm (spindle-table distance) | 300-900 |
| Gép magasság (Machine height) | 3800 mm |
| Gép szélesség (Machine width) | 6200 mm |
| Gép hossz (Machine lenght) | 7000 mm |
| Gép súly (machine weight) | 32000 kg |
